Varianty
Info
| WGNr. | W175 | |

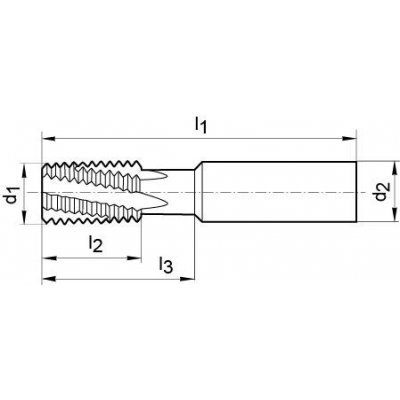

| Ø d1 | 12 | mm |
| Stoupání | 1 | mm |
| Délka břitu l2 | 20 | mm |
| d ? pro Ø závitu | 18 | mm |
| Užitečná délka l3 | 31 | mm |
| Celková délka l1 | 80 | mm |
| Ø stopky d2 | 12 | mm |
| Poč. drážek | 4 | |
| Ocel < 700 N/mm2 | 80 | |
| Ocel < 1000 N/mm2 | 64 | |
| Ocel < 1400 N/mm2 | 51 | |
| Kalená ocel < 55 HRC | 70 | |
| Kalená ocel < 60 HRC | 50 | |
| INOX ferit./martenzit. | 60 | |
| INOX austenitická | 48 | |
| INOX duplex | 38 | |
| Litina GG/GTS | 100 | |
| Litina GGG | 90 | |
| Titan > 850 N/mm2 | 50 | |
| Hliník < 8% Si | 200 | |
| Hliník > 8% Si | 150 | |
| Povrstvení | TiCN | |
| Strana katalogu FORMATplus 2023 | 1/237 |
Logistické parametry
| Výška | 25,0 mm |
|---|---|
| Délka | 25,0 mm |
| Šířka | 85,0 mm |
| Objem | 0,05 l |
| Hmotnost (netto) | 0,116 kg |
Popis
Závitová fréza, TKProvedení: Díky principu frézování lze docílit přesné hloubky závitu, velmi vysoké kvality povrchu závitu, procesně bezpečného zpracování těžko obrobitelných materiálů, jakož i výroby závitů až do velmi krátkých vzdáleností od dna.
S ohledem na stoupání závitu lze obrábět také větší O. S hrdlovým zápichem, lze použít pro různé velikosti závitů se stejným stoupáním.
Použití: Na metrické běžné závity (jak pravotočivé, tak i levotočivé) dle DIN 13 v průchozích a slepých otvorech.
Upozornění: Závitovou frézu z tvrdokovu na další druhy závitů (UNC, UNF, trubkové závity, atd.) dodáváme na vyžádání. Další informace viz v technické příloze.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
