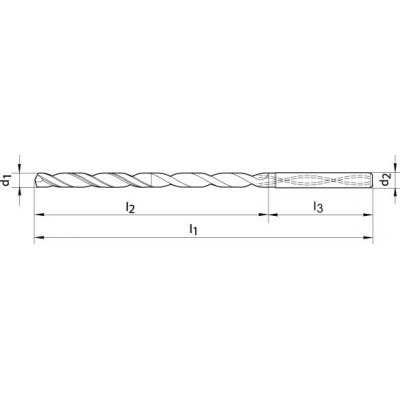

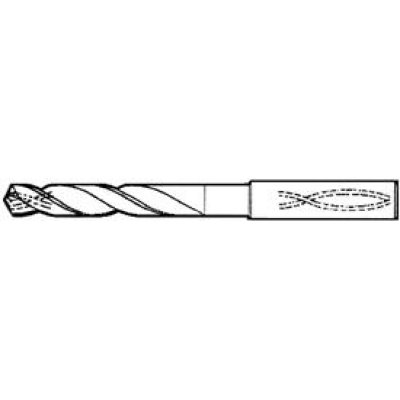

Vrták na hluboké otvory, výrobní norma tvrdokov TiALN stopka HA s vnitřním chlazením 4,50 mm GÜHRING 9065110045000

Popis

Vrták pro hluboké otvory, 20 x D

Postup RT 100 T:
• Iniciální frézování plochy v pravém úhlu k vstupnímu úhlu obrábění vrtáním.
• Vrtání válcového pilotního otvoru (tolerance F9) do hloubky vrtání alespoň 1 x D.
• Závrt v pilotním otvoru s cca. 300 ot./min. při f = 500 mm/min.
• Nastavení tlaku chladiva a počtu otáček.
• Průběžné vrtání do úplné hloubky vrtaného otvoru bez cyklu uvolnění.
• U průchozích otvorů se šikmým průnikem vrtáku na druhé straně snižte záběrovou rychlost vf cca 1 mm před průnikem na 40 %.
• Po dosažení stanovené hloubky vrtání snižte počet otáček na nulu a vypněte přísun chladiva, vrták vysuňte ve spěšném chodu.
• Běžné chlazení mazivem pod tlakem alespoň 40 bar.

Upozornění: Vrtáky lze několikrát dobrušovat.

Všechny hloubkové vrtáky je nutné při návrtu vést.
Hloubkové vrtáky se nesmí ve strojním prostoru nikdy pohybovat volně s maximálním počtem otáček.

Provedení: Pravořezné. Speciální tvar drážek s dvojitým zkosením hran a speciálním podbrusem. Se zkrutovým vnitřním chlazením přes lamely. Boční úhel čela 30°, tloušťka jádra silnější než standard a bez stoupání šroubovice. Vrták vykazuje velmi dobré samočinně středicí chování.

Použití: Pro vrtání otvorů s velmi přísnými tolerancemi O a velmi dobrou kvalitou povrchu. Vhodný k vrtání extrémně hlubokých otvorů do 20 x D, s vysokými řeznými rychlostmi. Zejména vhodné na materiály tvořící krátké třísky, jako jsou litiny, šedá litina, zušlechťovaná šedá litina, temperovaná litina a litina s kuličkovým grafitem a hliníkové slitiny s vysokým obsahem křemíku.
