Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7437680020 |
Vodorovná upínka 6870F velikost 20 s variabilní výškou upnutí AMF |
25,20 EUR
30,49 EUR s DPH
|
|
|
E7437680050 |
Vodorovná upínka 6870F velikost 50 s variabilní výškou upnutí AMF |
25,90 EUR
31,34 EUR s DPH
|
|
|
E7437680070 |
Vodorovná upínka 6870F velikost 70 s variabilní výškou upnutí AMF |
26,70 EUR
32,31 EUR s DPH
|
|
|
E7437680120 |
Vodorovná upínka 6871 velikost 20 s variabilní výškou upnutí AMF |
25,40 EUR
30,73 EUR s DPH
|
|
|
E7437680150 |
Vodorovná upínka 6871 velikost 50 s variabilní výškou upnutí AMF |
26,10 EUR
31,58 EUR s DPH
|
|
|
E7437680220 |
Vodorovná upínka 6872 velikost 20 s variabilní výškou upnutí AMF |
25,40 EUR
30,73 EUR s DPH
|
|
|
E7437680250 |
Vodorovná upínka 6872 velikost 50 s variabilní výškou upnutí AMF |
26,10 EUR
31,58 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 70 | |
| F1 | 3 | kN |
| Přítlačný šroub | M8 x 66 | |
| Automatické vyrovnání výšky S | 35 | mm |
| Max. vyrovnání výšky | 60 | mm |
| Hmotnost | 575 | g |

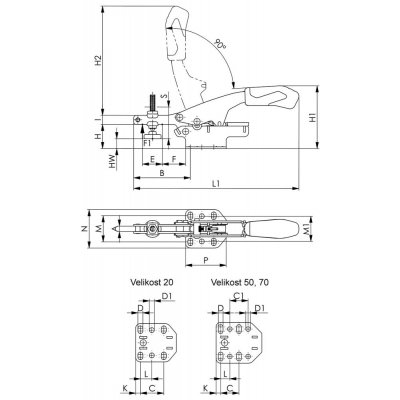

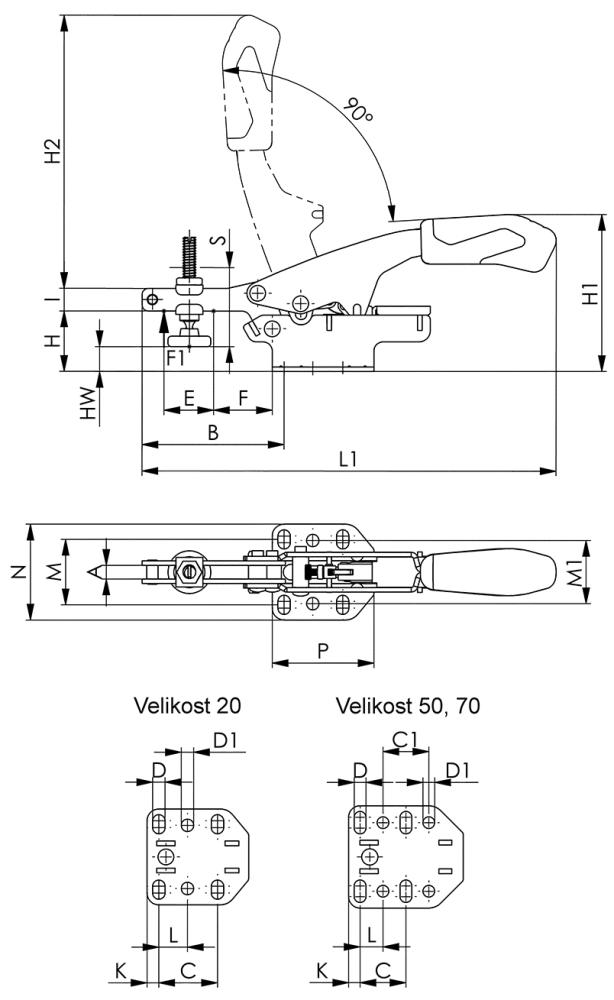

| A | 8,5 | mm |
| B | 104 | mm |
| C | 25,4 | mm |
| C1 | 25,4 | mm |
| D | 6,5 | mm |
| D1 | 6,5 | mm |
| E | 35 | mm |
| F | 50 | mm |
| H | 41 | mm |
| H1 | 90 | mm |
| H2 | 174 | mm |
| HW min. | -6,6 | mm |
| HW max. | 19,7 | mm |
| I | 13 | mm |
| K | 6,3 | mm |
| L | 12,7 | mm |
| L1 | 261 | mm |
| M | 32–44 | mm |
| M1 | 38 | mm |
| N | 57 | mm |
| P | 63,5 | mm |
| Strana katalogu FORMATplus 2023 | 3/181 |
Popis

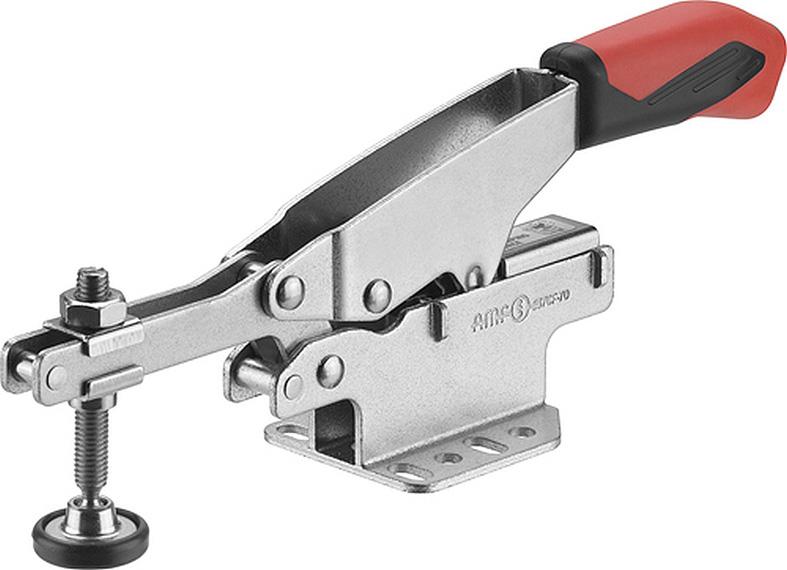

Vodorovná upínka s variabilní výškou upnutí a vodorovnou patkouProvedení: Vodorovná upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Optimální použití pro výrobu sériových dílů.
Obsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
