Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439390000 |
Vodorovná upínka 6830 velikost 0 AMF (93005) |
385,00 Kč
465,85 Kč s DPH
|
|
|
E7439390010 |
Vodorovná upínka 6830 velikost 1 AMF (93013) |
571,00 Kč
690,91 Kč s DPH
|
|
|
E7439390020 |
Vodorovná upínka 6830 velikost 2 AMF (93021) |
627,00 Kč
758,67 Kč s DPH
|
|
|
E7439390030 |
Vodorovná upínka 6830 velikost 3 AMF (93039) |
793,00 Kč
959,53 Kč s DPH
|
|
|
E7439390040 |
Vodorovná upínka 6830 velikost 4 AMF (93047) |
992,00 Kč
1 200,32 Kč s DPH
|
|
|
E7439390050 |
Vodorovná upínka 6830 velikost 5 AMF (93054) |
1 571,00 Kč
1 900,91 Kč s DPH
|
|
|
E7439390060 |
Vodorovná upínka 6830 velikost 6 AMF (561275) |
2 514,00 Kč
3 041,94 Kč s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 5 | |
| F1 | 3 | kN |
| F2 | 5 | kN |
| Přítlačný šroub | M8 x 65 | |
| Hmotnost | 1080 | g |

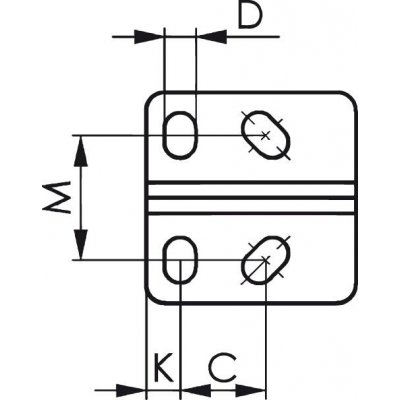

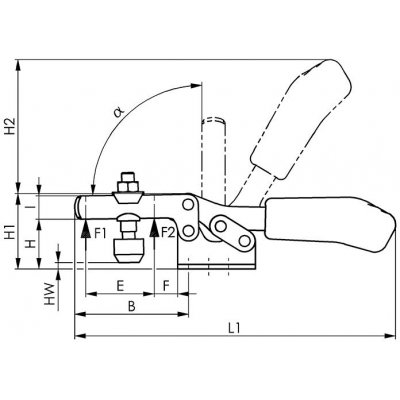

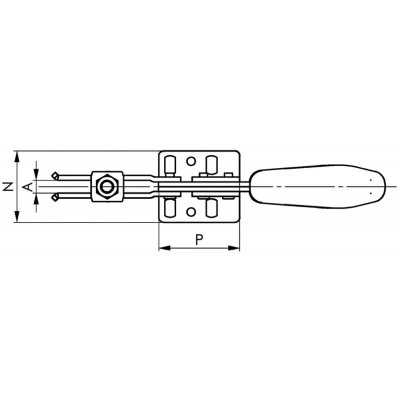

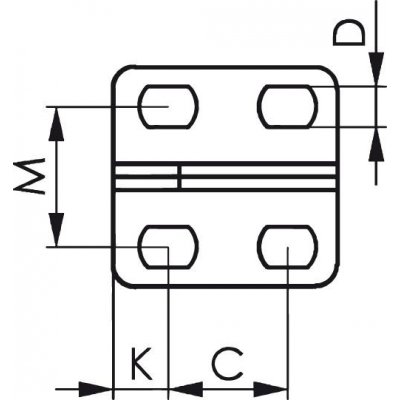

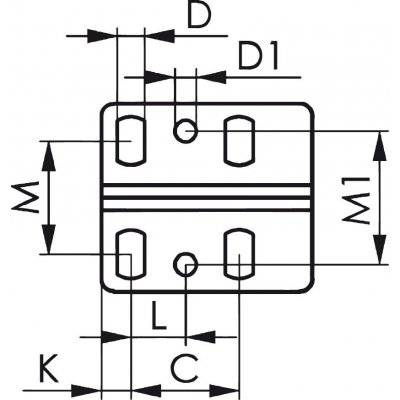

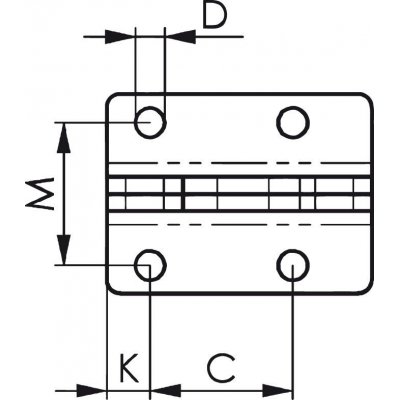

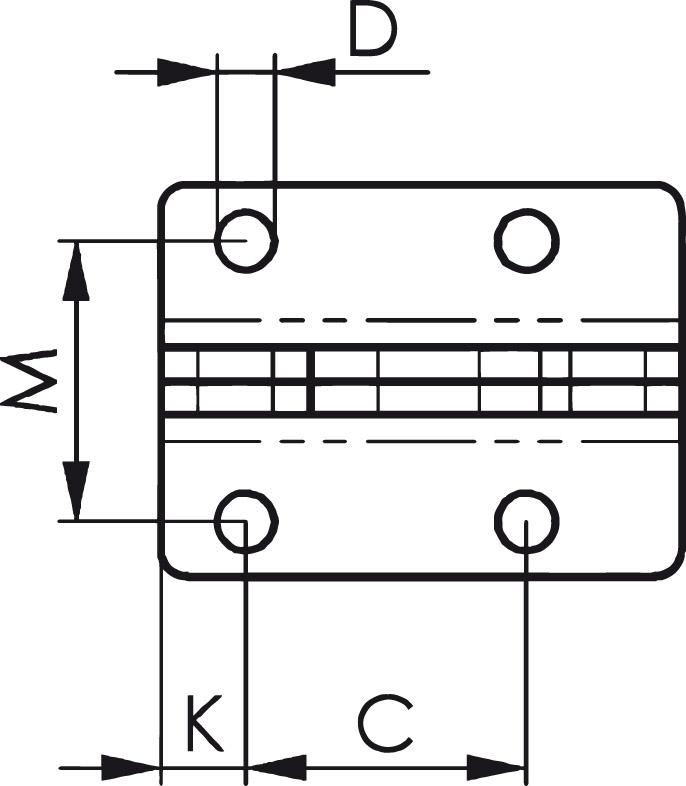

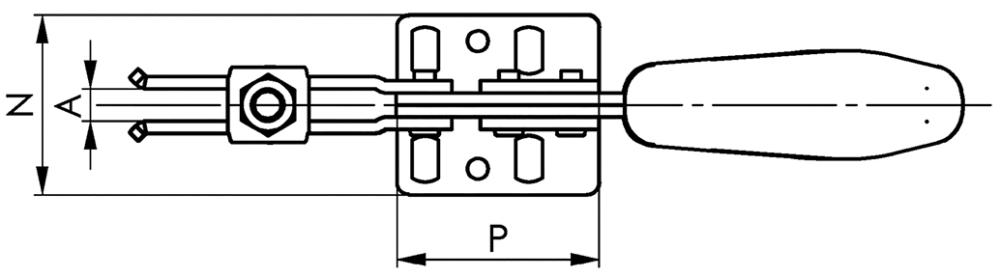

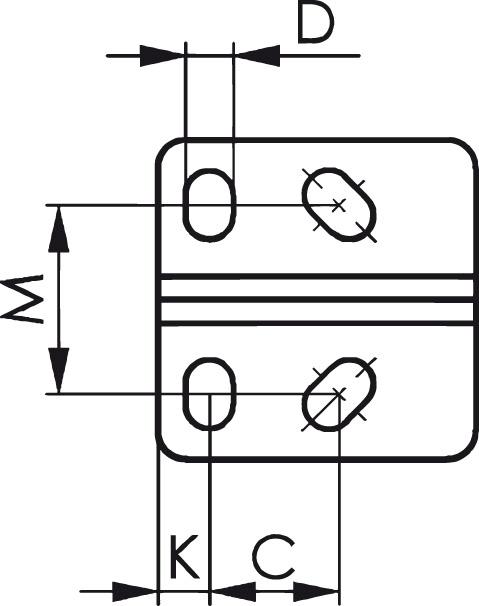

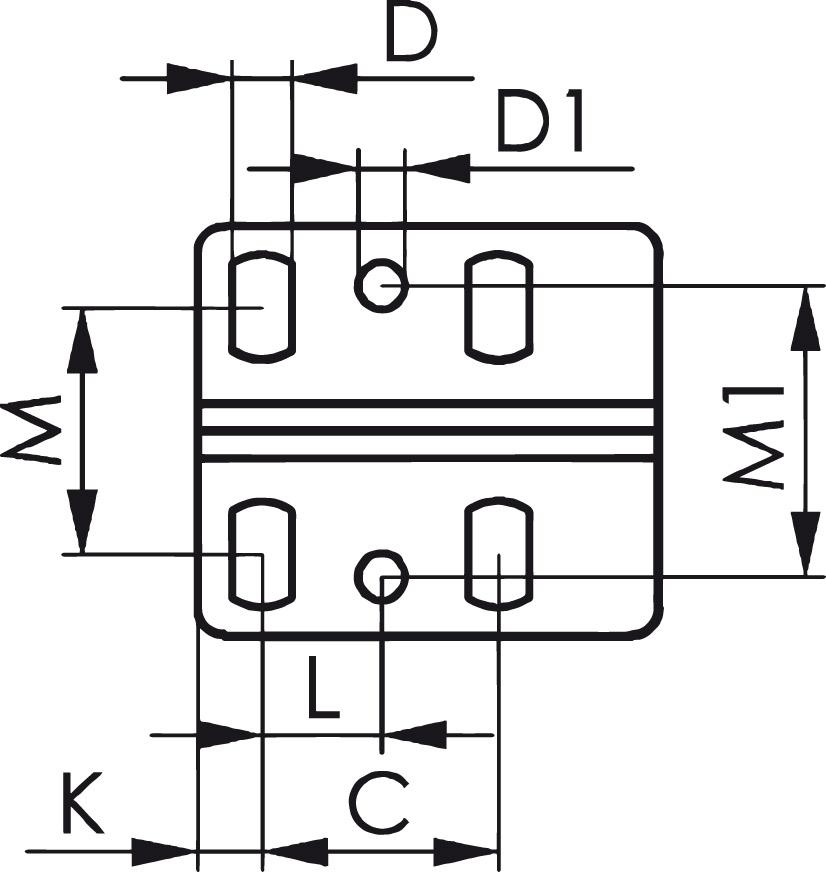

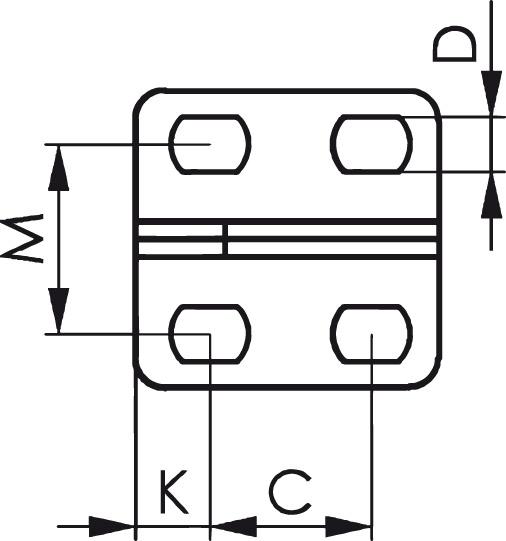

| A | 10 | |
| B | 123 | |
| C | 41,5 | |
| D | 8,5 | |
| D1 | – | |
| E | 78 | |
| F | 16 | |
| H | 46 | |
| H1 | 73 | |
| H2 | 128 | |
| HW min. | +1,7 | |
| HW max. | 25 | |
| I | 25 | |
| K | 12,5 | |
| L | – | |
| L1 | 321 | |
| M | 41,5 | |
| M1 | – | |
| N | 58 | |
| P | 77 | |
| alpha | 90% | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/177 |
Logistické parametry
| Výška | 71,0 mm |
|---|---|
| Délka | 338,0 mm |
| Šířka | 58,0 mm |
| Objem | 1,39 l |
| Hmotnost (netto) | 1,080 kg |
Popis

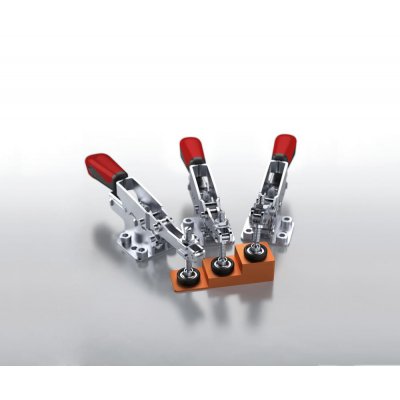

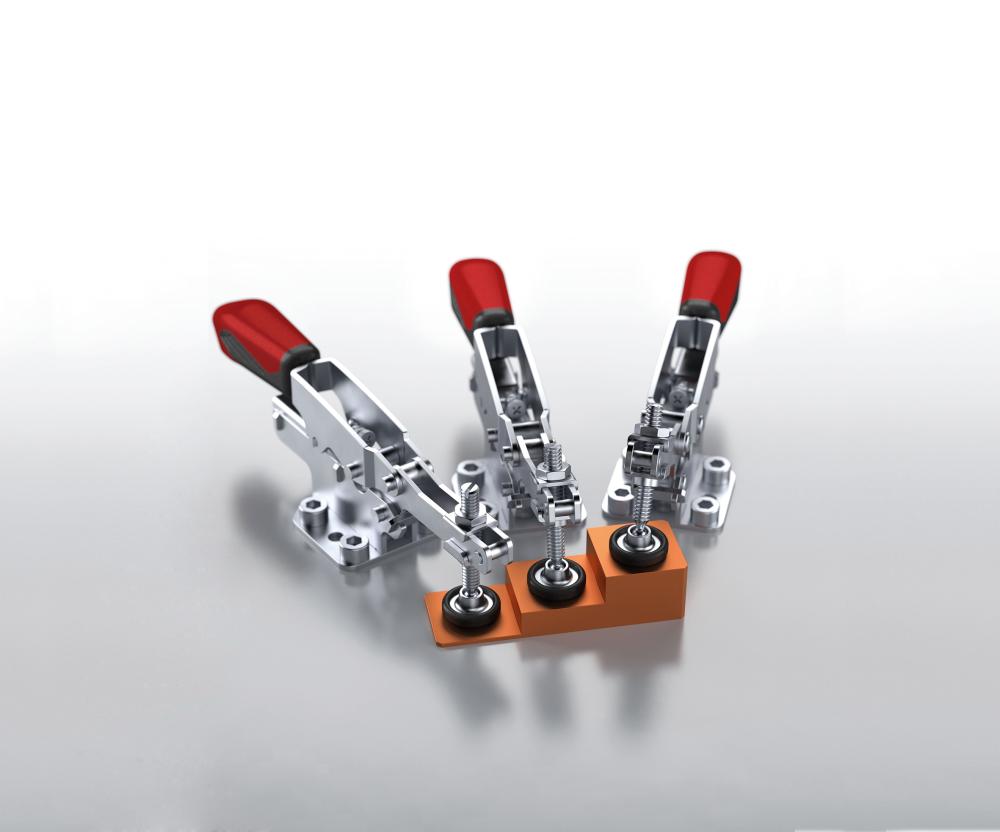

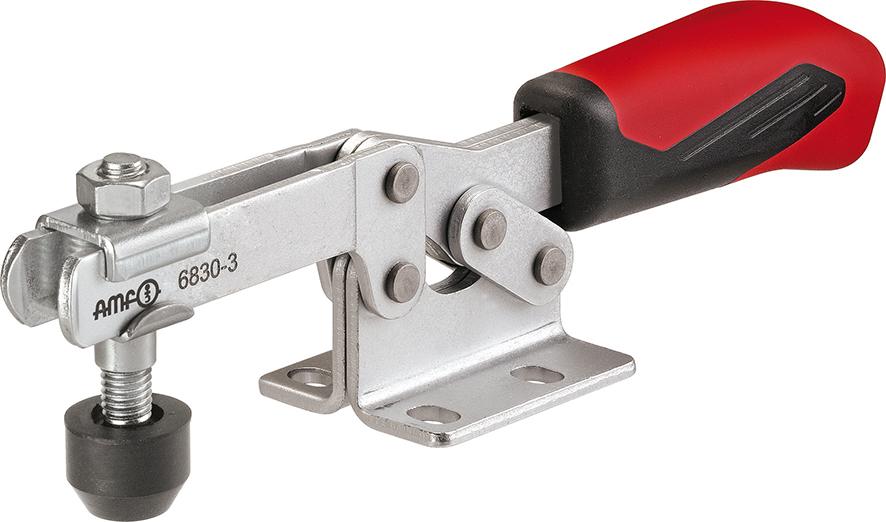

Horizontální upínka s horizontální patkou, pozinkovaná a pasivovanáProvedení: Vodorovná upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Pozinkovány a pasivovány.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
