Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439390000 |
Vodorovná upínka 6830 velikost 0 AMF (93005) |
15,10 EUR
18,27 EUR s DPH
|
|
|
E7439390010 |
Vodorovná upínka 6830 velikost 1 AMF (93013) |
22,40 EUR
27,10 EUR s DPH
|
|
|
E7439390020 |
Vodorovná upínka 6830 velikost 2 AMF (93021) |
24,60 EUR
29,77 EUR s DPH
|
|
|
E7439390030 |
Vodorovná upínka 6830 velikost 3 AMF (93039) |
31,10 EUR
37,63 EUR s DPH
|
|
|
E7439390040 |
Vodorovná upínka 6830 velikost 4 AMF (93047) |
38,90 EUR
47,07 EUR s DPH
|
|
|
E7439390050 |
Vodorovná upínka 6830 velikost 5 AMF (93054) |
61,60 EUR
74,54 EUR s DPH
|
|
|
E7439390060 |
Vodorovná upínka 6830 velikost 6 AMF (561275) |
98,60 EUR
119,31 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 0,8 | kN |
| F2 | 1,1 | kN |
| Přítlačný šroub | M5 x 30 | |
| Hmotnost | 105 | g |

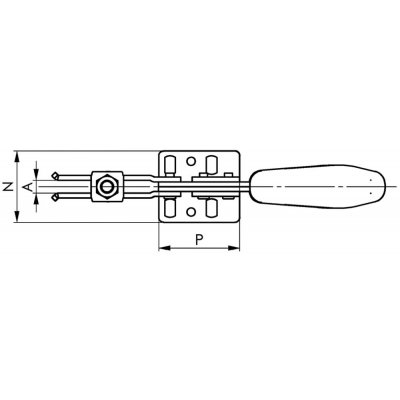

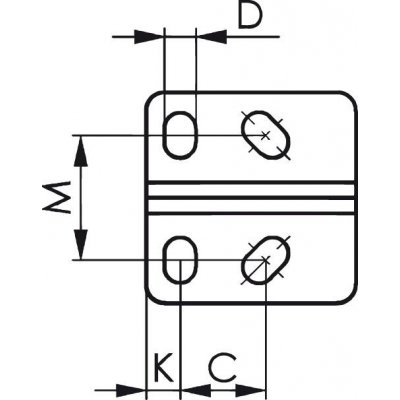

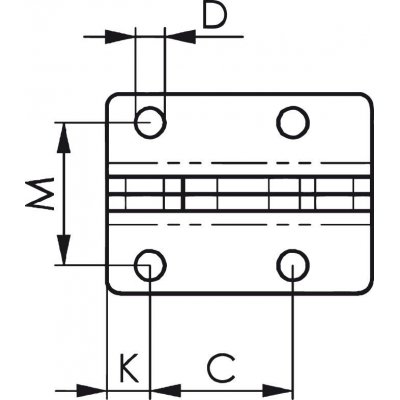

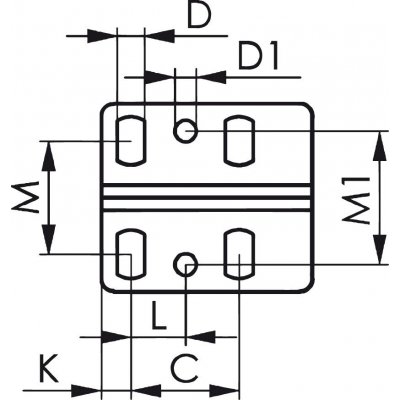

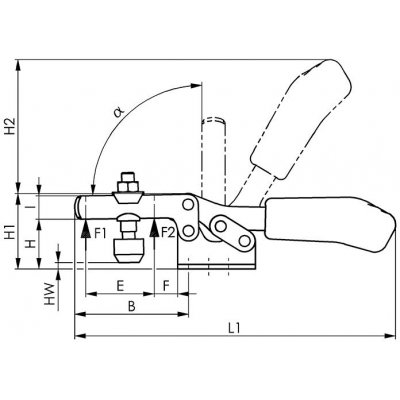

| A | 5 | |
| B | 42 | |
| C | 13–14,5 | |
| D | 5,2 | |
| D1 | – | |
| E | 18,7 | |
| F | 8 | |
| H | 19 | |
| H1 | 30 | |
| H2 | 49 | |
| HW min. | –3 | |
| HW max. | 2,5 | |
| I | 10 | |
| K | 5,5 | |
| L | – | |
| L1 | 120 | |
| M | 18–21,5 | |
| M1 | – | |
| N | 34 | |
| P | 34 | |
| alpha | 90% | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/177 |
Logistické parametry
| Výška | 30,0 mm |
|---|---|
| Délka | 130,0 mm |
| Šířka | 32,0 mm |
| Objem | 0,12 l |
| Hmotnost (netto) | 0,105 kg |
Popis

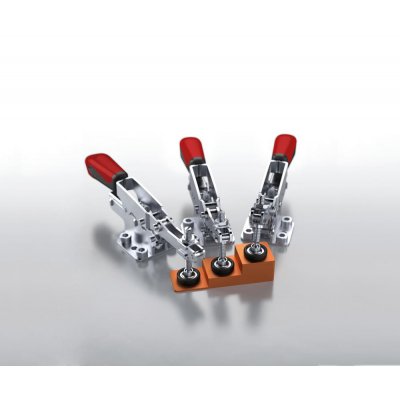

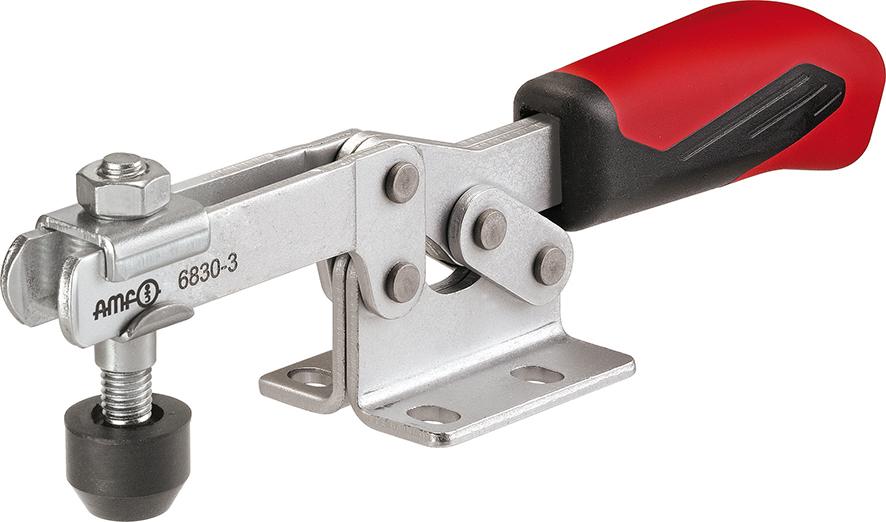

Horizontální upínka s horizontální patkou, pozinkovaná a pasivovanáProvedení: Vodorovná upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Pozinkovány a pasivovány.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
