Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438140000 |
Vodorovná upínka 6830 ESD velikost 0 AMF (562488) |
627,00 Kč
758,67 Kč s DPH
|
|
|
E7438140010 |
Vodorovná upínka 6830 ESD velikost 1 AMF (562489) |
762,00 Kč
922,02 Kč s DPH
|
|
|
E7438140020 |
Vodorovná upínka 6830 ESD velikost 2 AMF (562490) |
793,00 Kč
959,53 Kč s DPH
|
|
|
E7438140030 |
Vodorovná upínka 6830 ESD velikost 3 AMF (562491) |
926,00 Kč
1 120,46 Kč s DPH
|

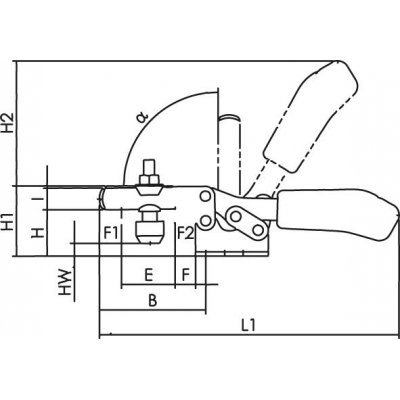

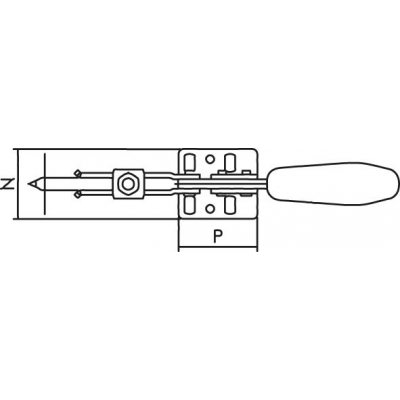

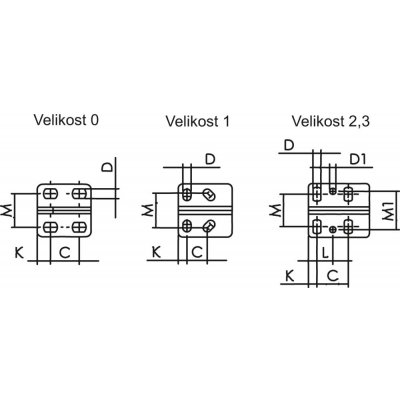

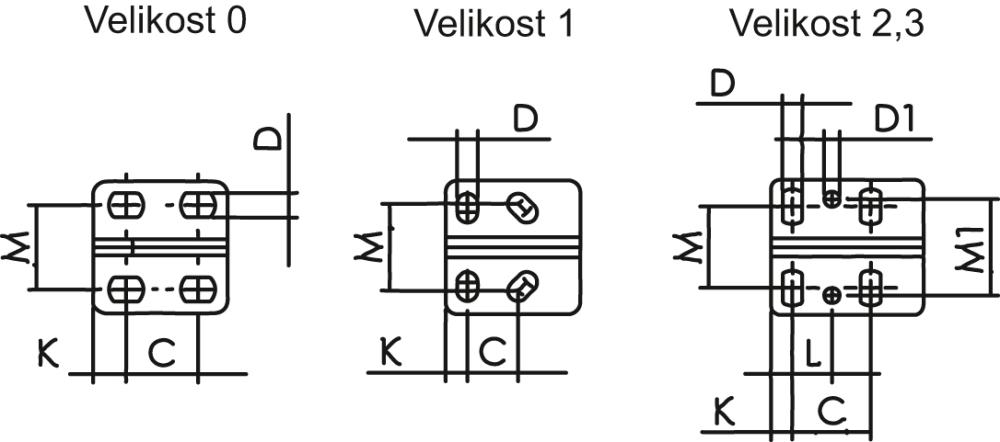

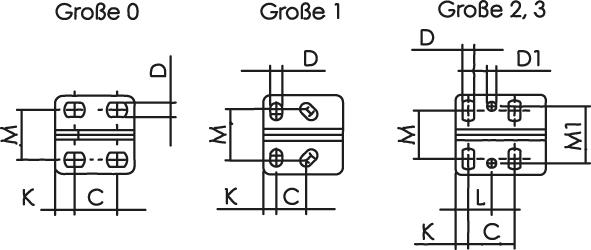

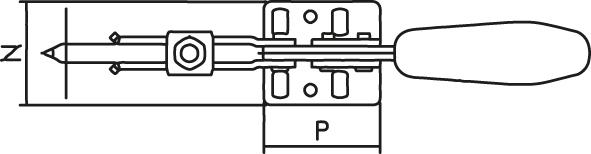

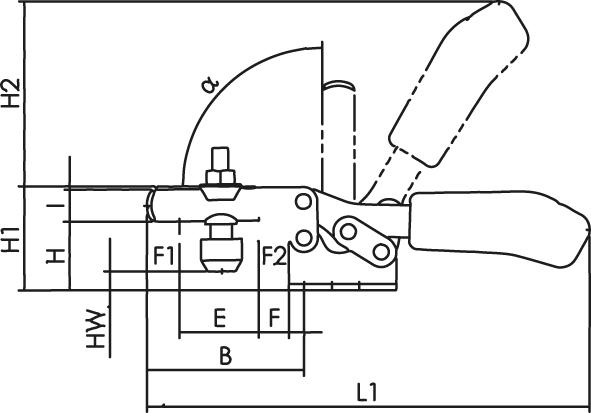

Info
| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 0,8 | kN |
| F2 | 1,1 | kN |
| Přítlačný šroub | M5 x 30 | |
| Hmotnost | 105 | g |
| A | 5 | |
| B | 42 | |
| C | 13–14,5 | |
| D | 5,2 | |
| E | 18,7 | |
| F | 8 | |
| H | 19 | |
| H1 | 30 | |
| HW min. | -3 | |
| HW max. | 2,5 | |
| I | 10 | |
| K | 5,5 | |
| L1 | 120 | |
| M | 18–21,5 | |
| M1 | – | |
| N | 34 | |
| P | 34 | |
| alpha | 90% | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 562489 | |
| Strana katalogu FORMATplus 2023 | 3/178 |
Popis

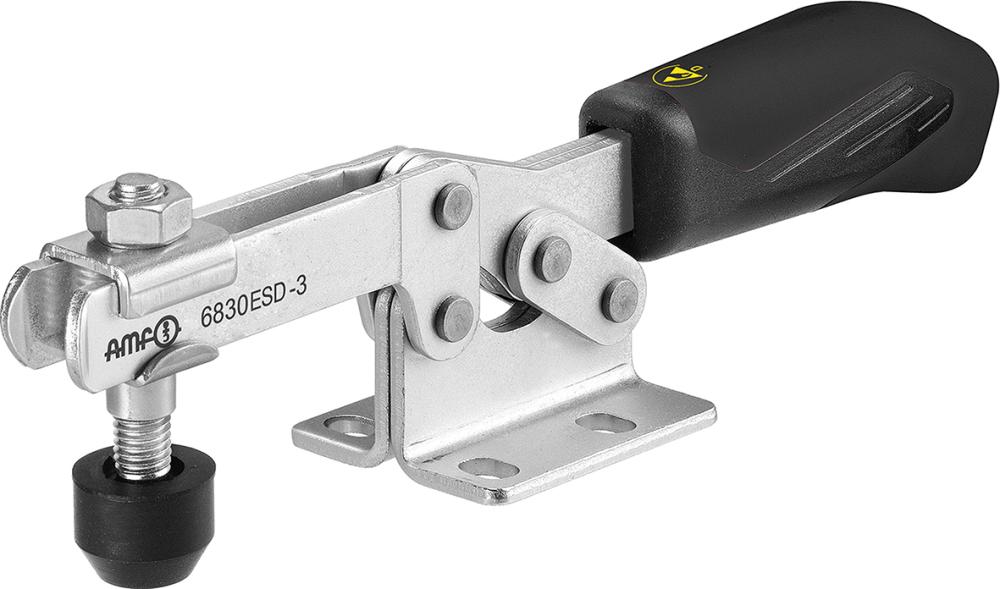

Vodorovná upínka ESDProvedení: S ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu). S otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací kus s ochranou proti sevření prstů, pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Vodorovná upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA –electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1.
Upozornění: Vodorovná upínka ESD není izolační. Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím.
Obsah dodávky: Vodorovná upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
