Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7411090030 |
Vícefazetový stupňovitý vrták DIN8378 HSS 90° M3 FORMAT |
18,90 EUR
22,87 EUR s DPH
|
|
|
E7411090040 |
Vícefazetový stupňovitý vrták DIN8378 HSS 90° M4 FORMAT |
20,70 EUR
25,05 EUR s DPH
|
|
|
E7411090050 |
Vícefazetový stupňovitý vrták DIN8378 HSS 90° M5 FORMAT |
21,20 EUR
25,65 EUR s DPH
|
|
|
E7411090060 |
Vícefazetový stupňovitý vrták DIN8378 HSS 90° M6 FORMAT |
28,40 EUR
34,36 EUR s DPH
|
|
|
E7411090080 |
Vícefazetový stupňovitý vrták DIN8378 HSS 90° M8 FORMAT |
35,30 EUR
42,71 EUR s DPH
|
|
|
E7411090100 |
Vícefazetový stupňovitý vrták DIN8378 HSS 90° M10 FORMAT |
43,30 EUR
52,39 EUR s DPH
|
|
|
E7411090120 |
Vícefazetový stupňovitý vrták DIN8378 HSS 90° M12 FORMAT |
45,10 EUR
54,57 EUR s DPH
|
Technické parametry
| Materiál nástroje | HSS |
|---|---|
| Povlak | - |
| Norma | DIN8378 |
Info
| WGNr. | W104 | |
| na závit | M5 | |

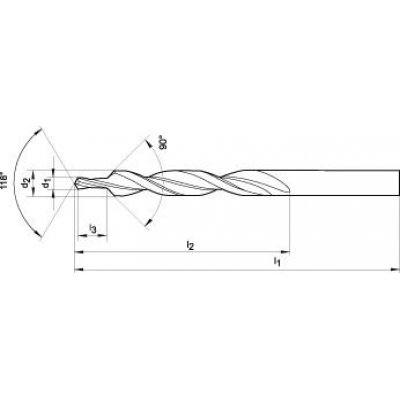

| Ø vrtáku d1 x Ø výhrubníku d2 | 4,2 x 5,5 | mm |
| Celková délka l1 | 93 | mm |
| Délka spirály l2 | 57 | mm |
| Délka vrtacích stupňů l3 | 13,6 | mm |
| Ocel < 700 N/mm2 | 25 | |
| Ocel < 1000 N/mm2 | 20 | |
| Ocel < 1400 N/mm2 | 16 | |
| INOX ferit./martenzit. | 8 | |
| INOX austenitická | 6 | |
| INOX duplex | 5 | |
| Litina GG/GTS | 20 | |
| Litina GGG | 16 | |
| Hliník < 8% Si | 40 | |
| Měď, slitina mědi | 60 | |
| Povrstvení | s úpravou párou | |
| Strana katalogu FORMATplus 2023 | 1/78 |
Logistické parametry
| Výška | 6,0 mm |
|---|---|
| Délka | 92,0 mm |
| Šířka | 6,0 mm |
| Hmotnost (netto) | 0,011 kg |
Popis

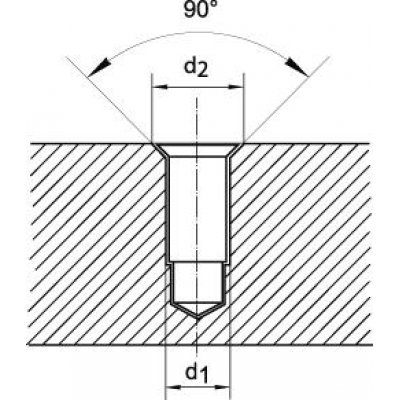

Stupňovitý vrták pro otvory pod závit, 90°, na jádrové vrtáníProvedení: Broušený profil, pravořezný, s přesným zábrusem hrotu. Boční úhel čela, běžná tloušťka jádra a běžné stoupání šroubovice. Vrtání a zahloubení probíhá v jednom pracovním kroku a lícují mezi sebou.
O-Toleranz:Tolerance O: d1 = h9
d2 = h8
Upozornění: Řezná rychlost se řídí velkým průměrem, posuv malým průměrem.
Provedení: DIN 8378, úhel zahloubení 90°.
Použití: Na závitové jádrové otvory dle DIN 336, část 1 a volné zahloubení 90° dle průchozích otvorů v souladu s DIN EN 20273.
Na vyžádání lze dodat s kuželovou stopkou Morseovou DIN 8379 nebo provedení z MTK.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
