Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7411150030 |
Vícefazetový stupňovitý vrták DIN8378 HSS 180° M3 FORMAT |
576,00 Kč
696,96 Kč s DPH
|
|
|
E7411150040 |
Vícefazetový stupňovitý vrták DIN8378 HSS 180° M4 FORMAT |
666,00 Kč
805,86 Kč s DPH
|
|
|
E7411150050 |
Vícefazetový stupňovitý vrták DIN8378 HSS 180° M5 FORMAT |
808,00 Kč
977,68 Kč s DPH
|
|
|
E7411150060 |
Vícefazetový stupňovitý vrták DIN8378 HSS 180° M6 FORMAT |
933,00 Kč
1 128,93 Kč s DPH
|
|
|
E7411150080 |
Vícefazetový stupňovitý vrták DIN8378 HSS 180° M8 FORMAT |
1 173,00 Kč
1 419,33 Kč s DPH
|
|
|
E7411150100 |
Vícefazetový stupňovitý vrták DIN8378 HSS 180° M10 FORMAT |
2 438,00 Kč
2 949,98 Kč s DPH
|
Technické parametry
| Materiál nástroje | HSS |
|---|---|
| Povlak | - |
| Norma | DIN8378 |
Info
| WGNr. | W104 | |
| na závit | M4 | |

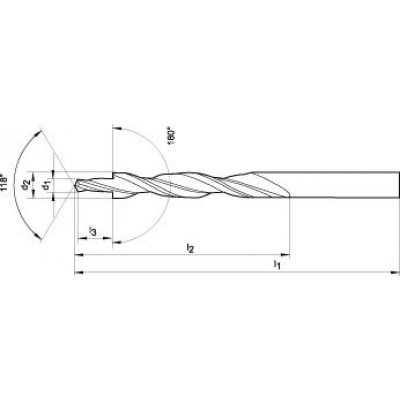

| Ø vrtáku d1 x Ø výhrubníku d2 | 4,5 x 8 | mm |
| Celková délka l1 | 117 | mm |
| Délka spirály l2 | 75 | mm |
| Délka vrtacích stupňů l3 | 11 | mm |
| Ocel < 700 N/mm2 | 25 | |
| Ocel < 1000 N/mm2 | 20 | |
| Ocel < 1400 N/mm2 | 16 | |
| INOX ferit./martenzit. | 8 | |
| INOX austenitická | 6 | |
| INOX duplex | 5 | |
| Litina GG/GTS | 20 | |
| Litina GGG | 16 | |
| Hliník < 8% Si | 40 | |
| Měď, slitina mědi | 60 | |
| Povrstvení | s úpravou párou | |
| Strana katalogu FORMATplus 2023 | 1/78 |
Logistické parametry
| Výška | 8,0 mm |
|---|---|
| Délka | 115,0 mm |
| Šířka | 8,0 mm |
| Objem | 0,01 l |
| Hmotnost (netto) | 0,027 kg |
Popis
Stupňovitý vrták pro otvory pod závit, 180°, na průchozí otvoryProvedení: Broušený profil, pravořezný, s přesným zábrusem hrotu. Boční úhel čela, běžná tloušťka jádra a běžné stoupání šroubovice. Vrtání a zahloubení probíhá v jednom pracovním kroku a lícují mezi sebou.
O-Toleranz:Tolerance O: d1 = h9
d2 = h8
Upozornění: Řezná rychlost se řídí velkým průměrem, posuv malým průměrem.
Provedení: DIN 8376, úhel zahloubení 180°, střední.

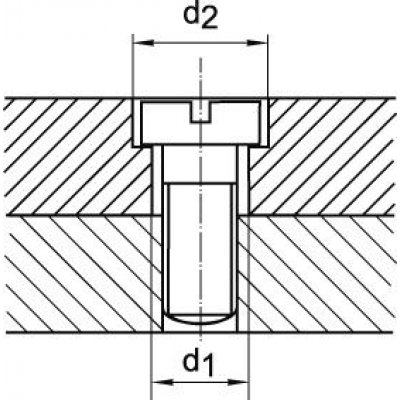

Použití: Na závitové a průchozí otvory dle DIN EN 20273 a zapuštění hlavy šroubů v úhlu 180°. Tvar H, J a K podle DIN 84, DIN 912, DIN 6912, DIN 7513 a DIN 7984.
Na vyžádání lze dodat s kuželovou stopkou Morseovou DIN 8377 nebo provedení z MTK.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
