Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7411120030 |
Vícefazetový stupňovitý vrták DIN8374 HSS 90° M3 FORMAT |
22,40 EUR
27,10 EUR s DPH
|
|
|
E7411120040 |
Vícefazetový stupňovitý vrták DIN8374 HSS 90° M4 FORMAT |
25,90 EUR
31,34 EUR s DPH
|
|
|
E7411120050 |
Vícefazetový stupňovitý vrták DIN8374 HSS 90° M5 FORMAT |
32,80 EUR
39,69 EUR s DPH
|
|
|
E7411120060 |
Vícefazetový stupňovitý vrták DIN8374 HSS 90° M6 FORMAT |
36,70 EUR
44,41 EUR s DPH
|
|
|
E7411120080 |
Vícefazetový stupňovitý vrták DIN8374 HSS 90° M8 FORMAT |
61,10 EUR
73,93 EUR s DPH
|
|
|
E7411120100 |
Vícefazetový stupňovitý vrták DIN8374 HSS 90° M10 FORMAT |
94,20 EUR
113,98 EUR s DPH
|
Technické parametry
| Materiál nástroje | HSS |
|---|---|
| Povlak | - |
| Norma | DIN8374 |
Info
| WGNr. | W104 | |
| na závit | M10 | |

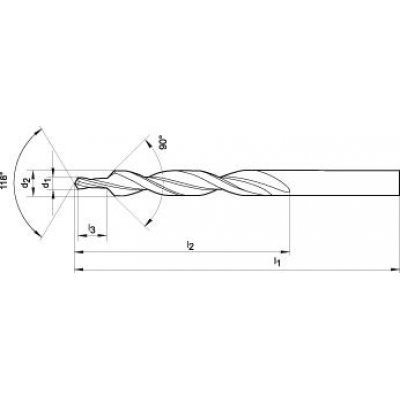

| Ø vrtáku d1 x Ø výhrubníku d2 | 10,5 x 19 | mm |
| Celková délka l1 | 198 | mm |
| Délka spirály l2 | 135 | mm |
| Délka vrtacích stupňů l3 | 23 | mm |
| Ocel < 700 N/mm2 | 25 | |
| Ocel < 1000 N/mm2 | 20 | |
| Ocel < 1400 N/mm2 | 16 | |
| INOX ferit./martenzit. | 8 | |
| INOX austenitická | 6 | |
| INOX duplex | 5 | |
| Litina GG/GTS | 20 | |
| Litina GGG | 16 | |
| Hliník < 8% Si | 40 | |
| Měď, slitina mědi | 60 | |
| Povrstvení | s úpravou párou | |
| Strana katalogu FORMATplus 2023 | 1/78 |
Logistické parametry
| Výška | 25,0 mm |
|---|---|
| Délka | 200,0 mm |
| Šířka | 25,0 mm |
| Objem | 0,12 l |
| Hmotnost (netto) | 0,265 kg |
Popis

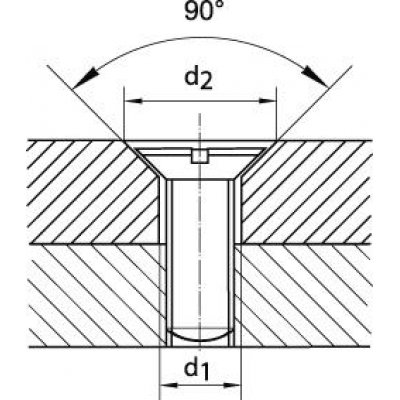

Stupňovitý vrták pro otvory pod závit, 90°, na průchozí otvoryProvedení: Broušený profil, pravořezný, s přesným zábrusem hrotu. Boční úhel čela, běžná tloušťka jádra a běžné stoupání šroubovice. Vrtání a zahloubení probíhá v jednom pracovním kroku a lícují mezi sebou.
O-Toleranz:Tolerance O: d1 = h9
d2 = h8
Upozornění: Řezná rychlost se řídí velkým průměrem, posuv malým průměrem.
Provedení: DIN 8374, úhel zahloubení 90°, jemný.
Použití: Na závitové a průchozí otvory dle DIN EN 20273 a zapuštění hlavy šroubů v úhlu 90°. Tvar A a B podle DIN 74, část 1. Na šrouby dle DIN EN 963 a DIN 964°.
Na vyžádání lze dodat s Morseovou kuželovou stopkou DIN 8375.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
