Vakuová upínací deska, rastr 12,5mm 300x400x9mm AMF 375758

Popis

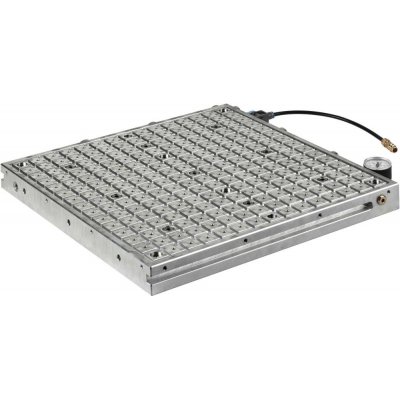

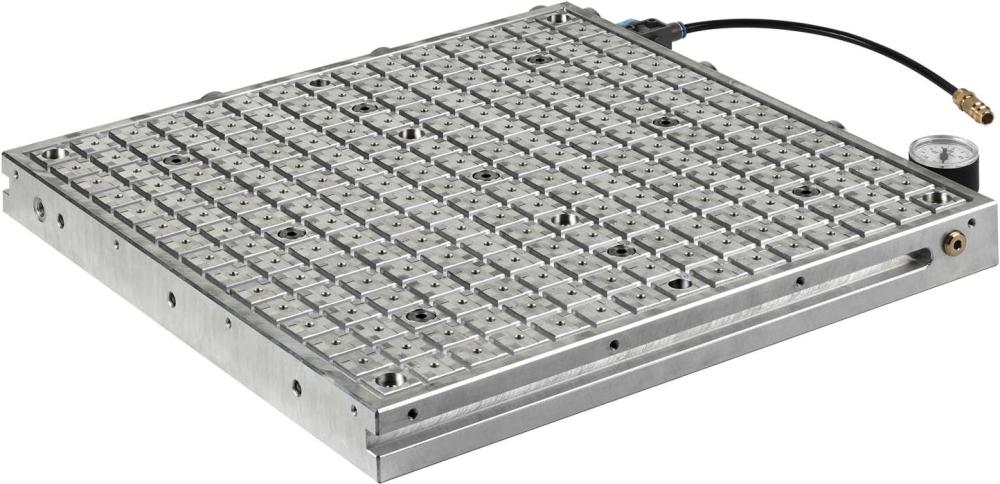

Vakuová upínací deska, rastr 12,5 x 12,5 mm

Provedení:

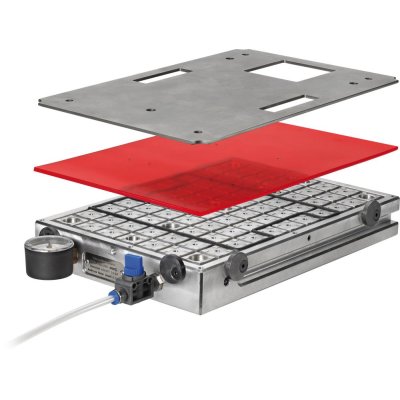

Vakuová upínací deska má na horní straně drážky a přísavky. Vložením těsnicí šňůry můžete vymezit více polí pro požadovanou velikost obrobku. Snadné nastavení polohy pomocí otvorů pro dorazové kolíky nebo pomocí bočních výškově nastavitelných excentrických dorazů. Pomocí bočních drážek nebo upevňovacích otvorů (pro M8) můžete vakuovou upínací desku upevnit na základní desku (např. strojní stůl). Vakuovou upínací desku lze rovněž bez problémů integrovat díky úchytovým otvorům do systému upnutí nulového bodu AMF Zero-Point velikosti 20.

Použití:
Obráběné obrobky se upnou vytvořením vakua pomocí integrovaného systému s Venturiho tryskou (je součástí dodávky) nebo pomocí externího vakuového čerpadla. Individuálním rozdělením polí můžete upínat a obrábět i několik různých obrobků současně. Typické použití jsou frézovací a brusné práce.

Výhody:
• upínací deska AMF může být napájena stlačeným vzduchem ve spojení s integrovanou Venturiho tryskou i externím vakuovým čerpadlem. • Vakuová upínací deska je ihned připravena k použití, protože všechny potřebné komponenty jsou součástí dodávky. • Všechny přísavné plochy jsou vzájemně propojeny. • S upevňovacím závitem M4 k upevnění adaptérové desky č. 7800APA. •• Aby bylo možné upnutí reprodukovat, jsou všechny drážky označené souřadnicovým systémem. •• Vytyčovací otvory D 4 mm pro polohování komponent pomocí dorazových kolíků. • Úspory nákladů díky použití Venturiho trysky –nízká spotřeba stlačeného vzduchu a tedy nízké provozní náklady, např. 1 m3 stlačeného vzduchu stojí 0,0078 €. Při průměrné spotřebě 49 l/min. to odpovídá 0,023 €/h. • Více přísavek pro flexibilní rozdělení pole a umožnění upnutí několika dílů. • Vakuové desky lze navzájem kombinovat. • Vysoké přídržné síly. • Univerzálně použitelné –vysoký součinitel tření umožňuje bezpečné upnutí neopracovaných ploch obrobku • Pomocí těsnicích šňůr se na povrchu obrobku vyrovnají nerovnosti. Opracování pěti stran bez deformace a vibrací

Rozsah dodávky:
Vakuová upínací deska z hliníku, integrovaná Venturiho tryska, tlumič hluku, vakuometr, uzavírací ventil, pneumatická hadice s délkou 2 m, sací filtr, excentrické dorazy, zásuvná vsuvka pro tlakovou hadici a těsnicí šňůra Ø 4 mm černá v délce 10 m a těsnicí šňůra Ø 4 mm šedá v délce 10 m.

Upozornění:
Provoz jen s vysušeným a bezolejovým stlačeným vzduchem! max. sací objem proti atmosféře: 48,8 l/min. Teplota média: 0 °C - 60 °C Okolní teplota: 10 °C–50 °C Dodržujte montážní návod 7800.
