Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439380010 |
Upínka vertikální patice rozměr 6803 rozměr 1 AMF (90316) |
398,00 Kč
481,58 Kč s DPH
-18.8%
|
|
|
E7439380020 |
Upínka vertikální patice rozměr 6803 rozměr 2 AMF (90324) |
513,00 Kč
620,73 Kč s DPH
-16.9%
|
|
|
E7439380030 |
Upínka vertikální patice rozměr 6803 rozměr 3 AMF (90332) |
533,00 Kč
644,93 Kč s DPH
-24.0%
|
Info

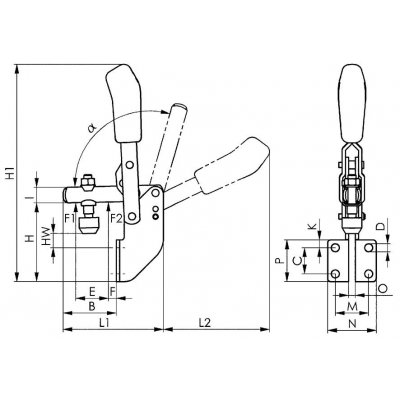

| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 1,2 | kN |
| F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 45 | |
| Hmotnost | 400 | g |

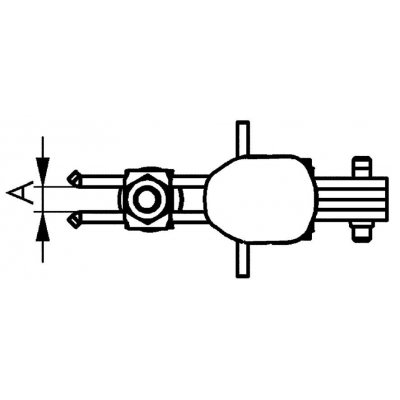

| A | 8 | |
| B | 62 | |
| C | 24 | |
| D | 6,5 | |
| E | 37 | |
| F | 11 | |
| H | 71 | |
| H1 | 223 | |
| HW min. | 9 | |
| HW max. | 17,5 | |
| I | 18 | |
| K | 7 | |
| L1 | 110 | |
| L2 | 112 | |
| M | 28,5 | |
| N | 42,5 | |
| O | 6 | |
| P | 38 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/175 |
Logistické parametry
| Výška | 243,0 mm |
|---|---|
| Délka | 98,0 mm |
| Šířka | 23,0 mm |
| Objem | 0,55 l |
| Hmotnost (netto) | 0,400 kg |
Popis

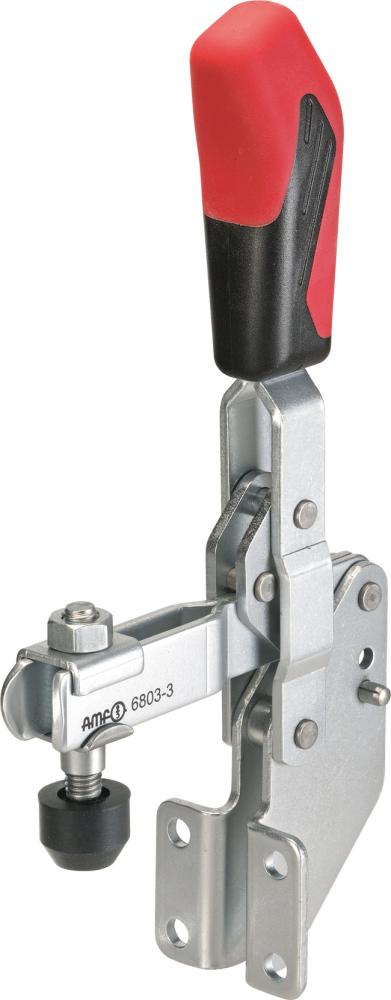

Svislá upínka s úhlovou patkouProvedení: Svislá upínka s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikosti 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Pro namontování zboku.
Obsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
