Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439380010 |
Upínka vertikální patice rozměr 6803 rozměr 1 AMF (90316) |
558,00 Kč
675,18 Kč s DPH
|
|
|
E7439380020 |
Upínka vertikální patice rozměr 6803 rozměr 2 AMF (90324) |
696,00 Kč
842,16 Kč s DPH
|
|
|
E7439380030 |
Upínka vertikální patice rozměr 6803 rozměr 3 AMF (90332) |
765,00 Kč
925,65 Kč s DPH
|
Info

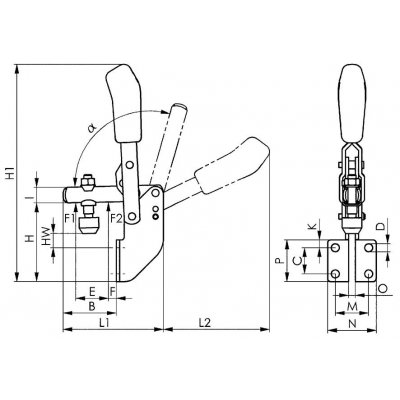

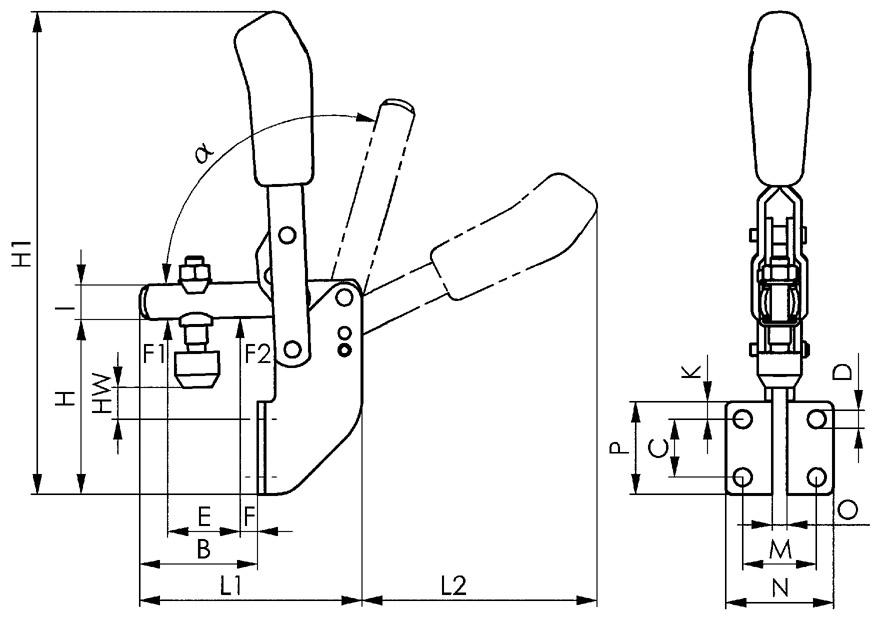

| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 0,6 | kN |
| F2 | 1,1 | kN |
| Přítlačný šroub | M5 x 30 | |
| Hmotnost | 125 | g |

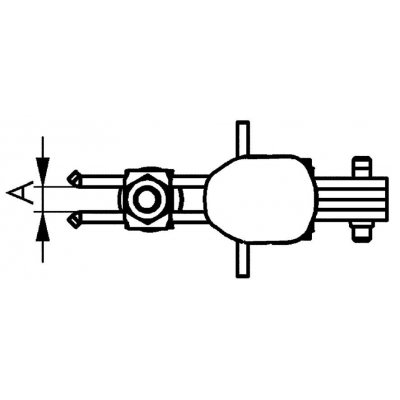

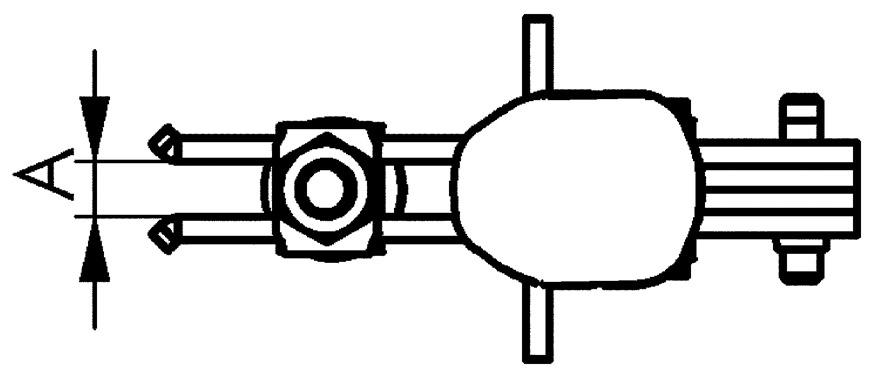

| A | 5 | |
| B | 34,5 | |
| C | 14 | |
| D | 4,5 | |
| E | 18 | |
| F | 7 | |
| H | 45 | |
| H1 | 125 | |
| HW min. | 2,5 | |
| HW max. | 9 | |
| I | 10 | |
| K | 10 | |
| L1 | 61 | |
| L2 | 58 | |
| M | 20 | |
| N | 30 | |
| O | 5 | |
| P | 30 | |
| alpha | 98% | |
| alpha* | – | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 90316 | |
| Strana katalogu FORMATplus 2023 | 3/175 |
Logistické parametry
| Výška | 16,0 mm |
|---|---|
| Délka | 1 125,0 mm |
| Šířka | 70,0 mm |
| Objem | 1,26 l |
| Hmotnost (netto) | 0,135 kg |
Popis

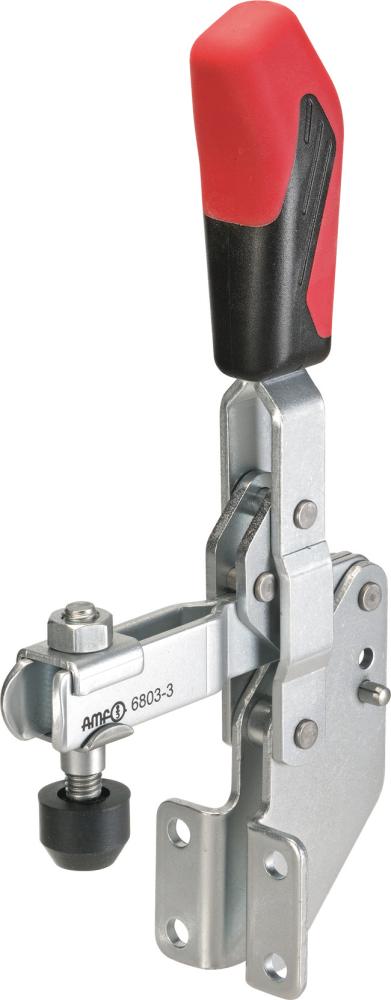

Svislá upínka s úhlovou patkouProvedení: Svislá upínka s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikosti 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Pro namontování zboku.
Obsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
