Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439370010 |
Upínka vertikální patice rozměr 6802 rozměr 1 AMF (90217) |
510,00 Kč
617,10 Kč s DPH
|
|
|
E7439370020 |
Upínka vertikální patice rozměr 6802 rozměr 2 AMF (90225) |
658,00 Kč
796,18 Kč s DPH
|
|
|
E7439370030 |
Upínka vertikální patice rozměr 6802 rozměr 3 AMF (90233) |
791,00 Kč
957,11 Kč s DPH
|
|
|
E7439370040 |
Upínka vertikální patice rozměr 6802 rozměr 4 AMF (90241) |
1 035,00 Kč
1 252,35 Kč s DPH
|
|
|
E7439370050 |
Upínka vertikální patice rozměr 6802 rozměr 5 AMF (90258) |
1 670,00 Kč
2 020,70 Kč s DPH
|
|
|
E7439370060 |
Upínka vertikální patice rozměr 6802 rozměr 6 AMF (90266) |
2 402,00 Kč
2 906,42 Kč s DPH
|
Info

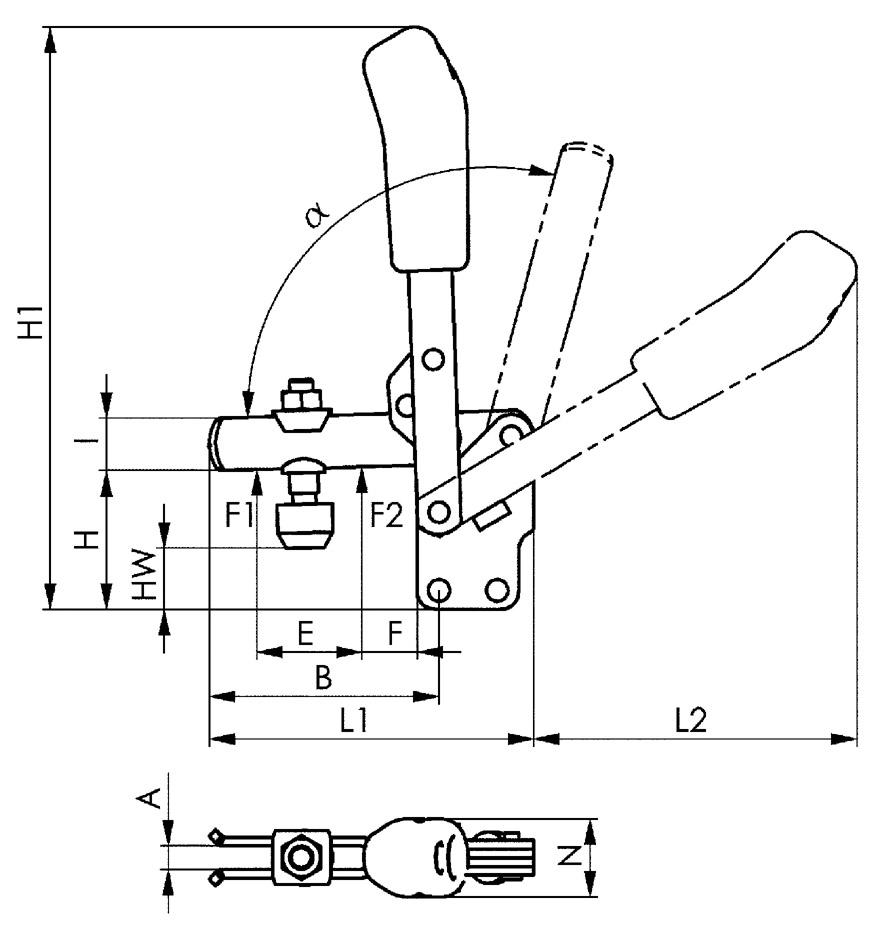

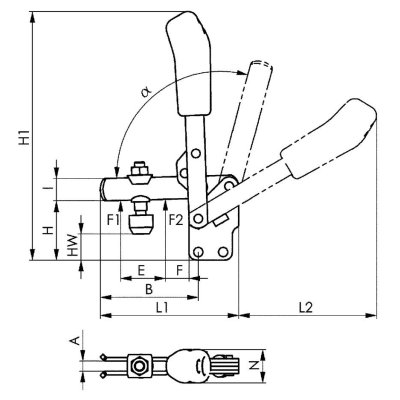

| WGNr. | W341 | |
| Velikost | 6 | |
| F1 | 3,4 | kN |
| F2 | 5,5 | kN |
| Délka upínací páky | 382 | mm |
| Délka upínacího ramena | 230 | mm |
| Přítlačný šroub | M12 x 110 | |
| Hmotnost | 2200 | g |

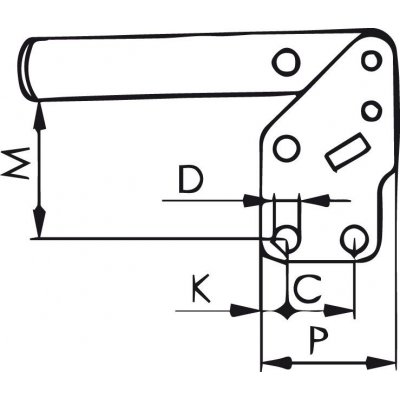

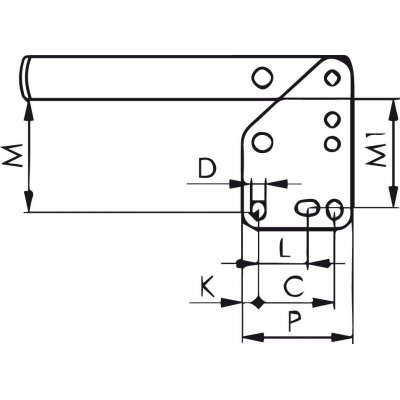

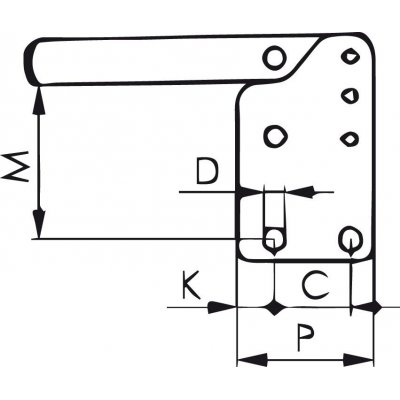

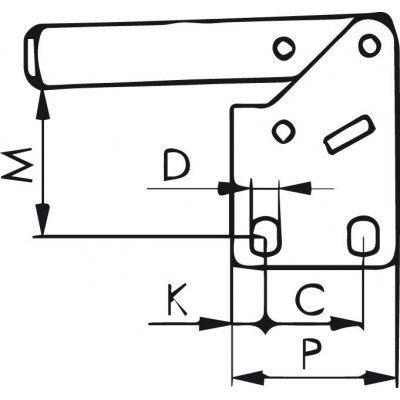

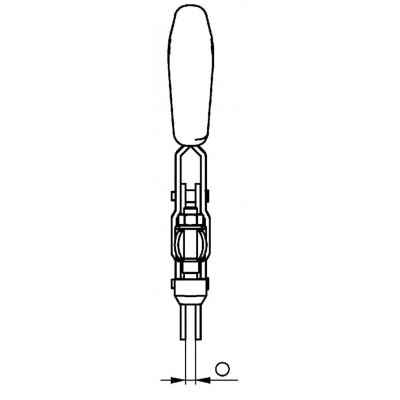

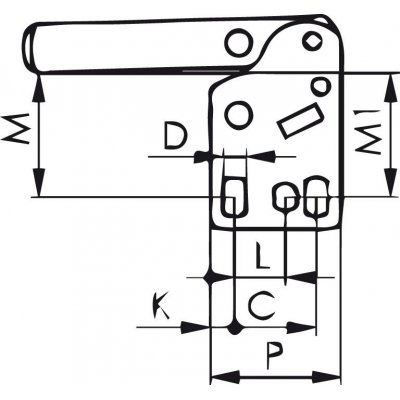

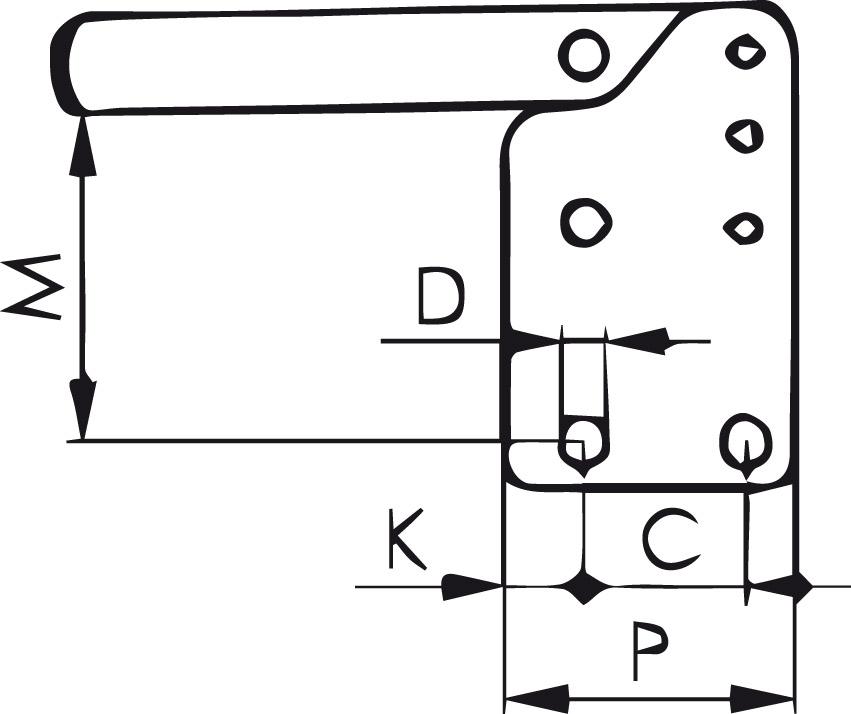

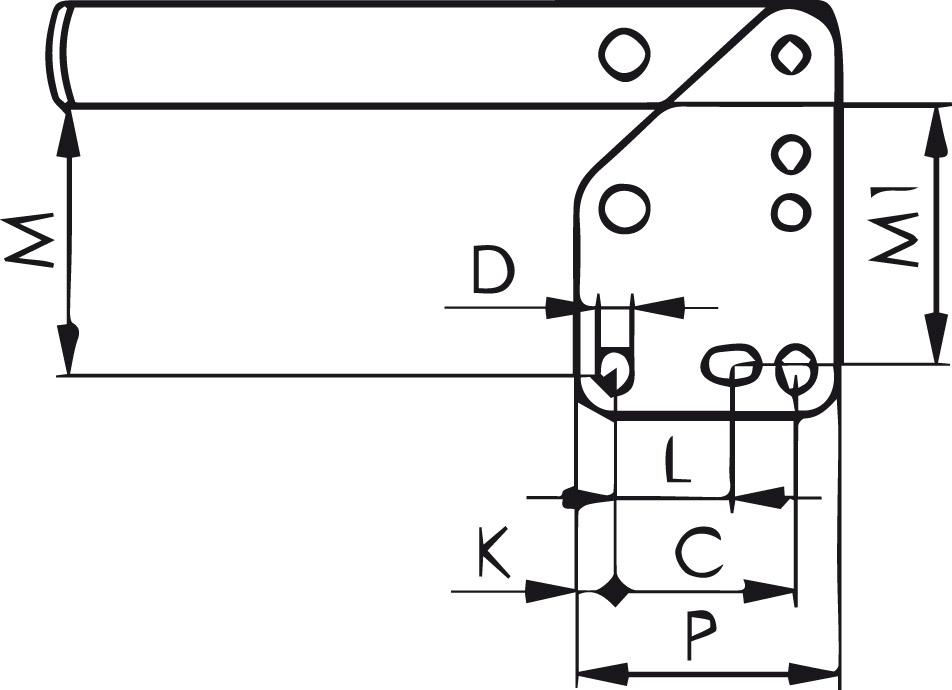

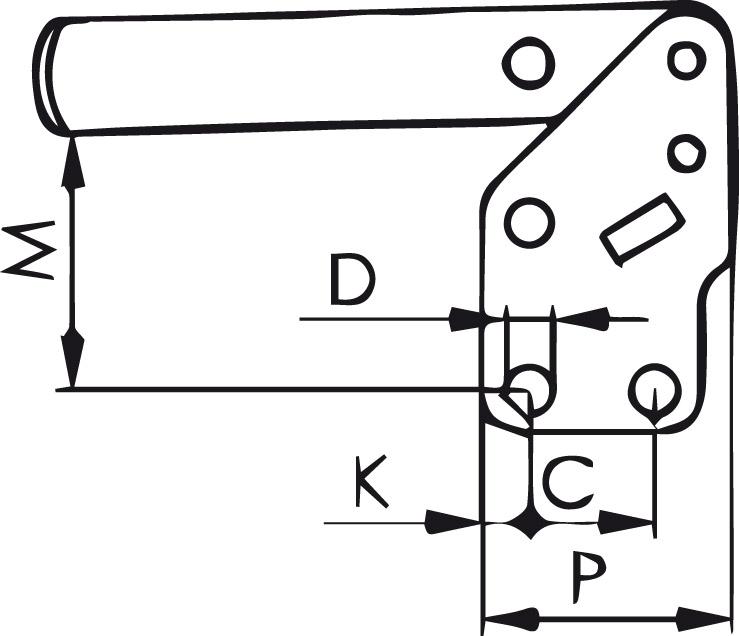

| A | 14 | |
| B | 165 | |
| C | 50,5 | |
| D | 13 | |
| E | 89 | |
| F | 28 | |
| H | 117 | |
| H1 | 369 | |
| HW min. | 33 | |
| HW max. | 90,5 | |
| I | 30 | |
| K | 24,5 | |
| L | – | |
| L1 | 231 | |
| L2 | 206 | |
| M | 102 | |
| M1 | – | |
| N | 45 | |

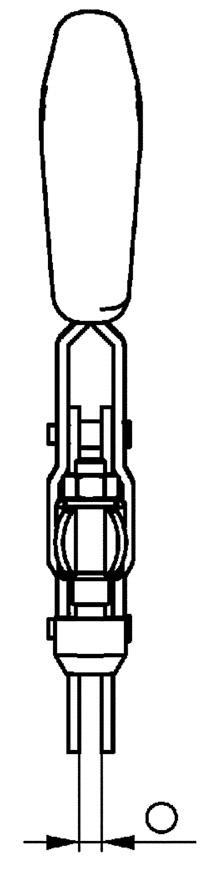

| O | 10 | |
| P | 90 | |
| alpha | 140% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 90266 | |
| Strana katalogu FORMATplus 2023 | 3/174 |
Logistické parametry
| Výška | 39,0 mm |
|---|---|
| Délka | 360,0 mm |
| Šířka | 140,0 mm |
| Objem | 1,97 l |
| Hmotnost (netto) | 2,431 kg |
Popis

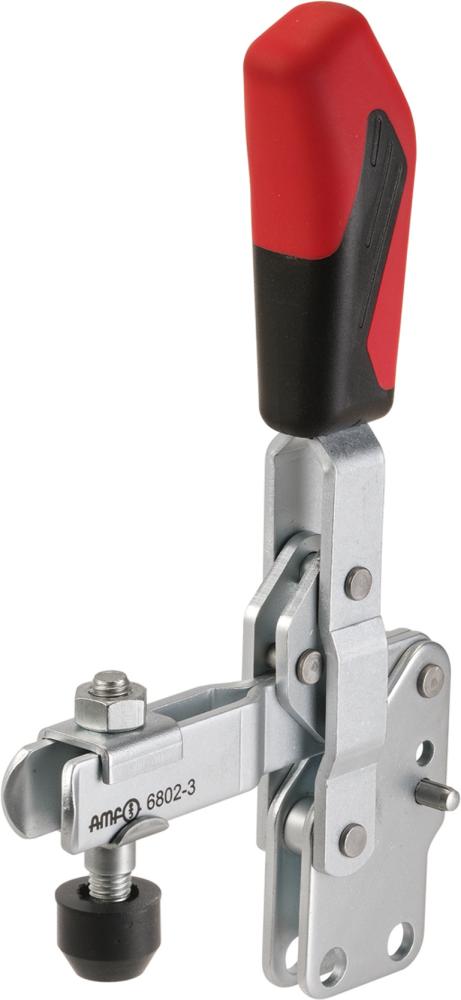

Svislá upínka s vertikální patkouProvedení: Svislá upínka s otevřeným přídržným ramenem a svislou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikosti 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: K upevnění na můstky a pro svařované konstrukce.
Obsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
