Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439370010 |
Upínka vertikální patice rozměr 6802 rozměr 1 AMF (90217) |
444,00 Kč
537,24 Kč s DPH
|
|
|
E7439370020 |
Upínka vertikální patice rozměr 6802 rozměr 2 AMF (90225) |
597,00 Kč
722,37 Kč s DPH
|
|
|
E7439370030 |
Upínka vertikální patice rozměr 6802 rozměr 3 AMF (90233) |
701,00 Kč
848,21 Kč s DPH
|
|
|
E7439370040 |
Upínka vertikální patice rozměr 6802 rozměr 4 AMF (90241) |
944,00 Kč
1 142,24 Kč s DPH
|
|
|
E7439370050 |
Upínka vertikální patice rozměr 6802 rozměr 5 AMF (90258) |
1 505,00 Kč
1 821,05 Kč s DPH
|
|
|
E7439370060 |
Upínka vertikální patice rozměr 6802 rozměr 6 AMF (90266) |
2 190,00 Kč
2 649,90 Kč s DPH
|
Info

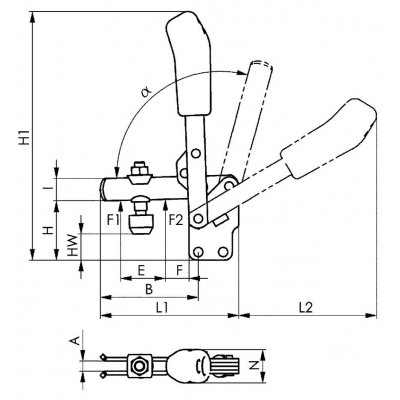

| WGNr. | W341 | |
| Velikost | 5 | |
| F1 | 3 | kN |
| F2 | 5 | kN |
| Délka upínací páky | 321 | mm |
| Délka upínacího ramena | 195 | mm |
| Přítlačný šroub | M12 x 80 | |
| Hmotnost | 1480 | g |

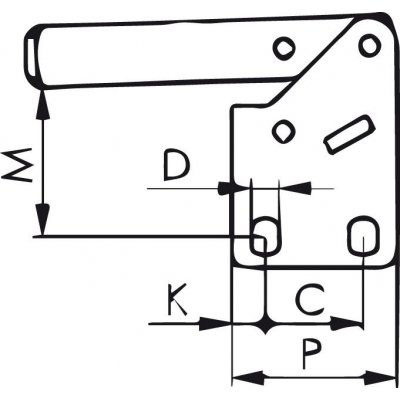

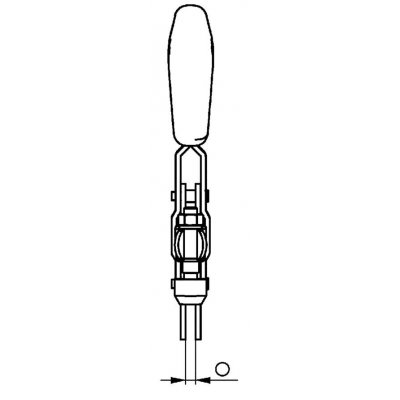

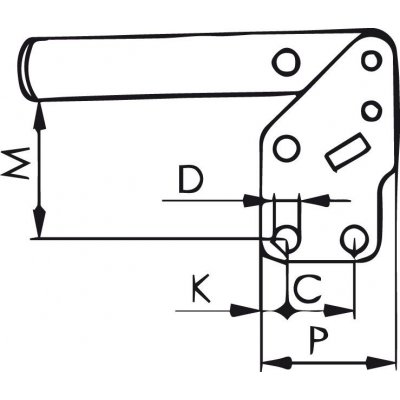

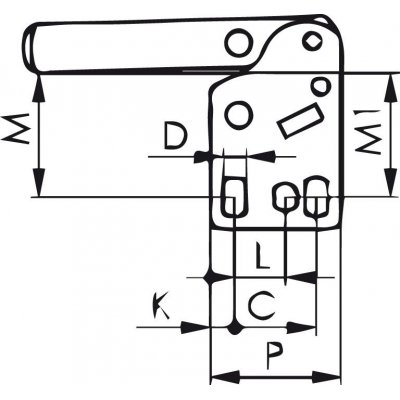

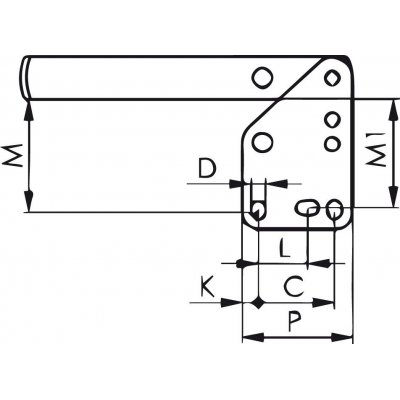

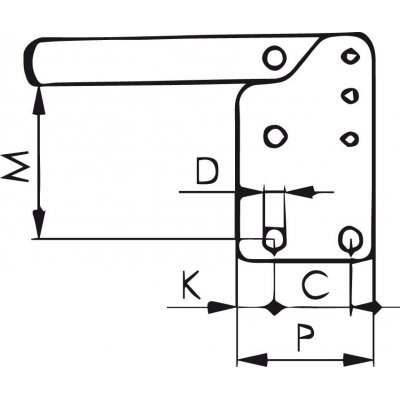

| A | 14 | |
| B | 140 | |
| C | 45 | |
| D | 8,5 | |
| E | 72 | |
| F | 35 | |
| H | 77 | |
| H1 | 301 | |
| HW min. | 18 | |
| HW max. | 49 | |
| I | 25 | |
| K | 9,5 | |
| L | 26,5–31,5 | |
| L1 | 195 | |
| L2 | 183 | |
| M | 66 | |
| M1 | 64 | |
| N | 45 | |
| O | 10 | |
| P | 65 | |
| alpha | 115% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/174 |
Logistické parametry
| Výška | 55,0 mm |
|---|---|
| Délka | 285,0 mm |
| Šířka | 170,0 mm |
| Objem | 2,66 l |
| Hmotnost (netto) | 1,507 kg |
Popis

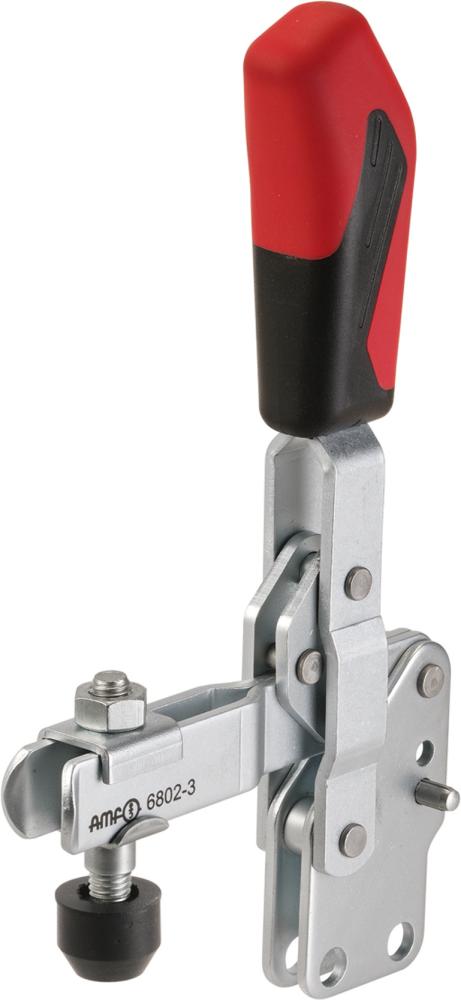

Svislá upínka s vertikální patkouProvedení: Svislá upínka s otevřeným přídržným ramenem a svislou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikosti 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: K upevnění na můstky a pro svařované konstrukce.
Obsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
