Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439370010 |
Upínka vertikální patice rozměr 6802 rozměr 1 AMF (90217) |
20,00 EUR
24,20 EUR s DPH
|
|
|
E7439370020 |
Upínka vertikální patice rozměr 6802 rozměr 2 AMF (90225) |
25,80 EUR
31,22 EUR s DPH
|
|
|
E7439370030 |
Upínka vertikální patice rozměr 6802 rozměr 3 AMF (90233) |
31,00 EUR
37,51 EUR s DPH
|
|
|
E7439370040 |
Upínka vertikální patice rozměr 6802 rozměr 4 AMF (90241) |
40,60 EUR
49,13 EUR s DPH
|
|
|
E7439370050 |
Upínka vertikální patice rozměr 6802 rozměr 5 AMF (90258) |
65,50 EUR
79,26 EUR s DPH
|
|
|
E7439370060 |
Upínka vertikální patice rozměr 6802 rozměr 6 AMF (90266) |
94,20 EUR
113,98 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 4 | |
| F1 | 1,7 | kN |
| F2 | 3 | kN |
| Délka upínací páky | 252 | mm |
| Délka upínacího ramena | 140 | mm |
| Přítlačný šroub | M8 x 65 | |
| Hmotnost | 630 | g |

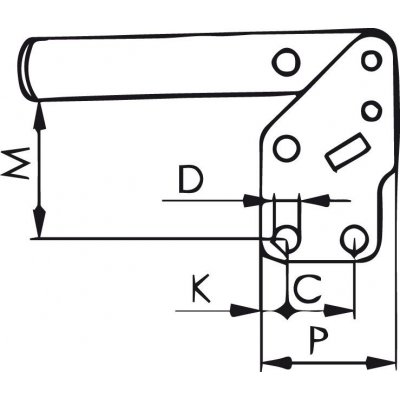

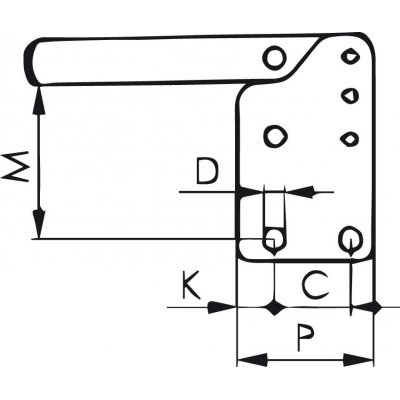

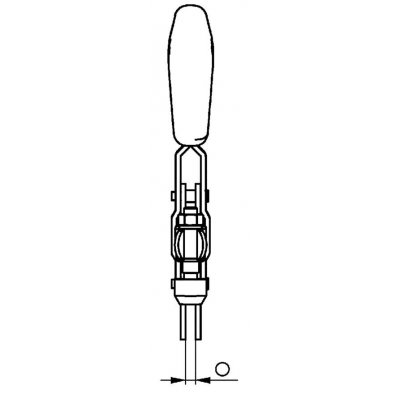

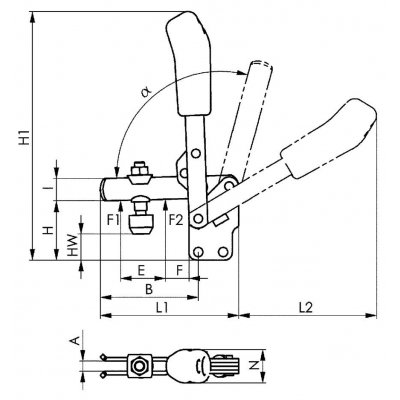

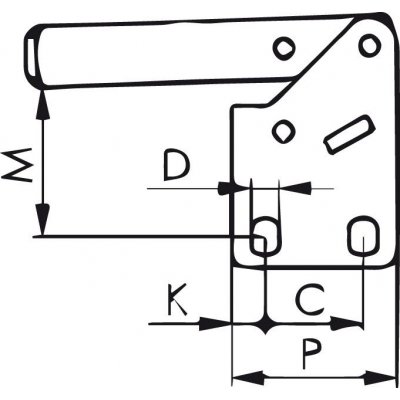

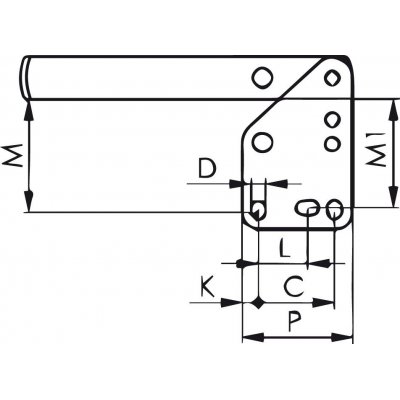

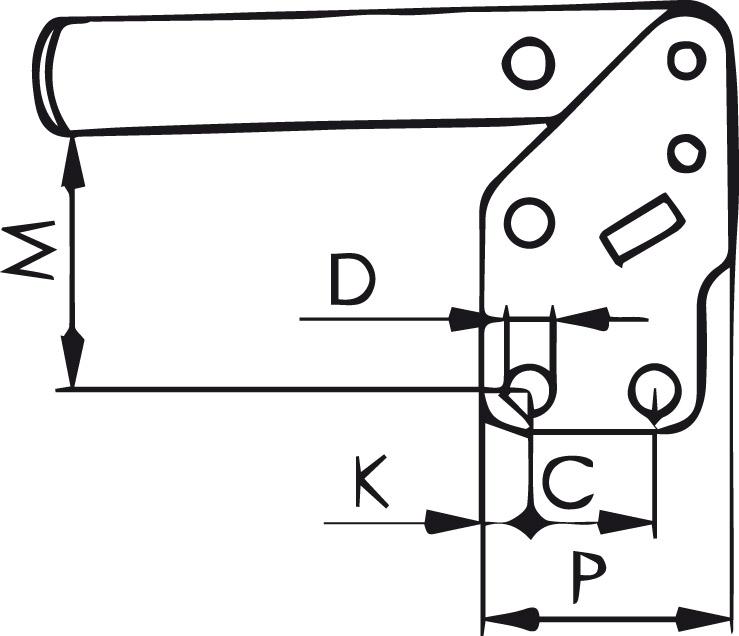

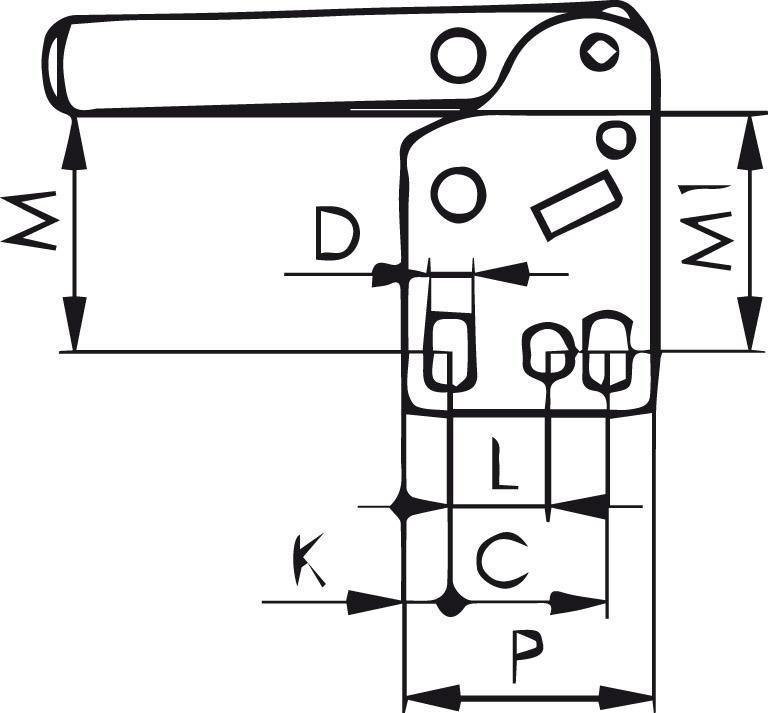

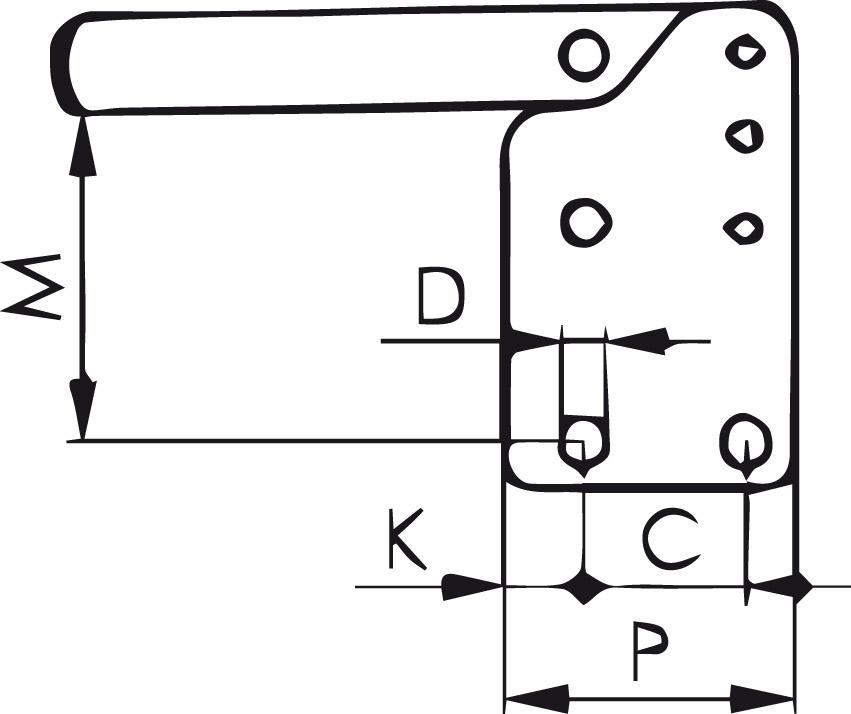

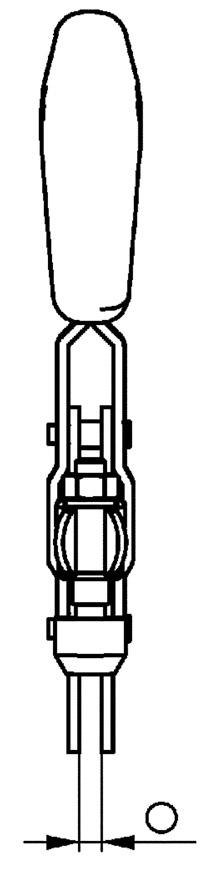

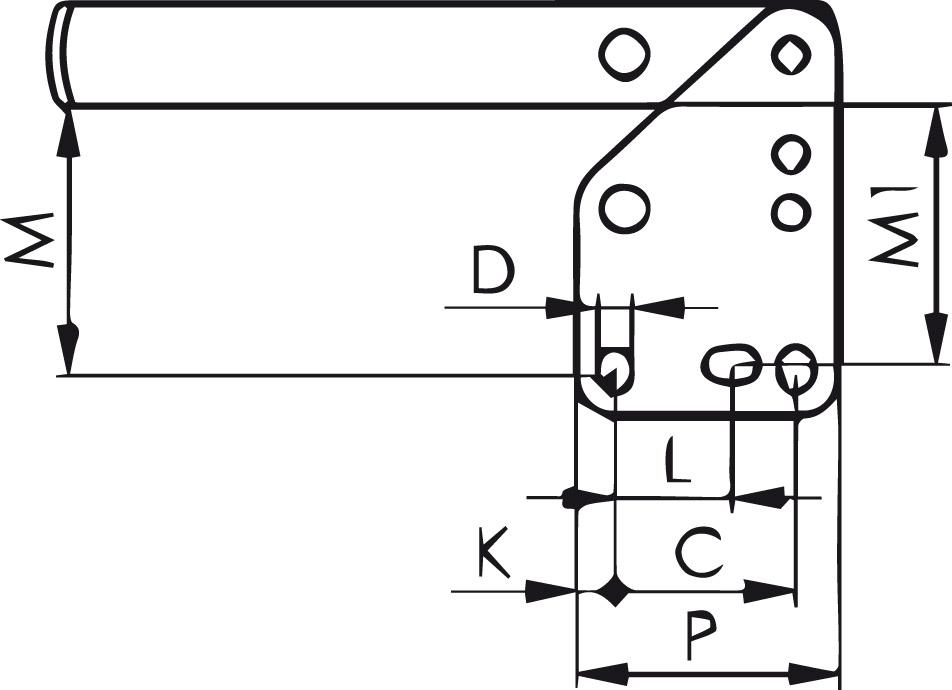

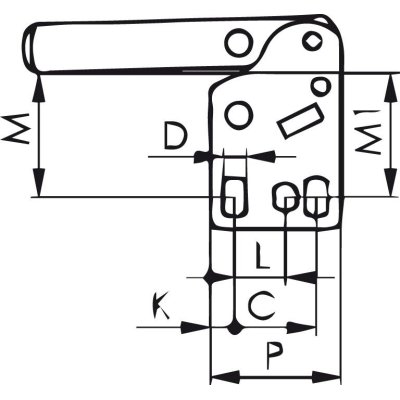

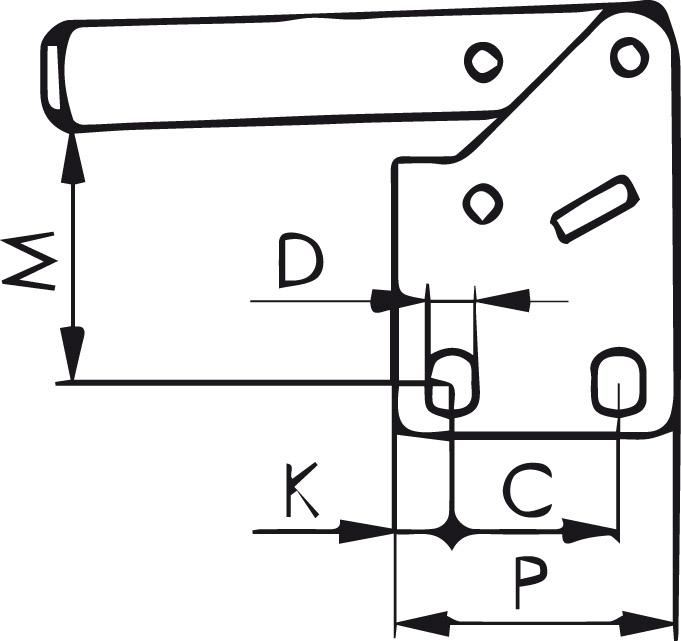

| A | 10 | |
| B | 101 | |
| C | 32 | |
| D | 8,6 | |
| E | 54 | |
| F | 16 | |
| H | 65 | |
| H1 | 244 | |
| HW min. | 16,5 | |
| HW max. | 45,5 | |
| I | 20 | |
| K | 13 | |
| L | – | |
| L1 | 141 | |
| L2 | 130 | |
| M | 55,5 | |
| M1 | – | |
| N | 35 | |
| O | 8 | |
| P | 53 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/174 |
Logistické parametry
| Výška | 252,0 mm |
|---|---|
| Délka | 140,0 mm |
| Šířka | 30,0 mm |
| Objem | 1,06 l |
| Hmotnost (netto) | 0,630 kg |
Popis

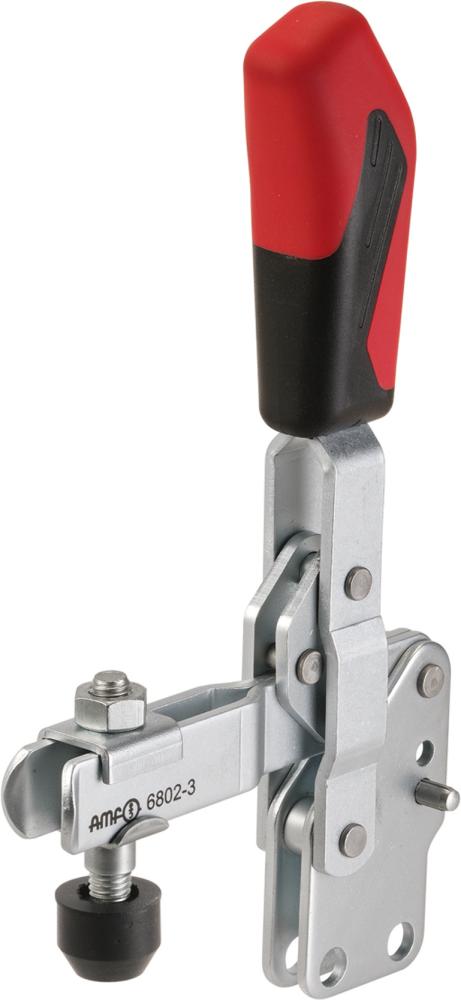

Svislá upínka s vertikální patkouProvedení: Svislá upínka s otevřeným přídržným ramenem a svislou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikosti 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: K upevnění na můstky a pro svařované konstrukce.
Obsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
