Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439360000 |
Upínka vertikální patice rozměr 6800 rozměr 0 AMF (90001) |
15,10 EUR
18,27 EUR s DPH
|
|
|
E7439360010 |
Upínka vertikální patice rozměr 6800 rozměr 1 AMF (90019) |
16,50 EUR
19,97 EUR s DPH
|
|
|
E7439360020 |
Upínka vertikální patice rozměr 6800 rozměr 2 AMF (90027) |
22,10 EUR
26,74 EUR s DPH
|
|
|
E7439360030 |
Upínka vertikální patice rozměr 6800 rozměr 3 AMF (90035) |
26,10 EUR
31,58 EUR s DPH
|
|
|
E7439360040 |
Upínka vertikální patice rozměr 6800 rozměr 4 AMF (90043) |
34,90 EUR
42,23 EUR s DPH
|
|
|
E7439360050 |
Upínka vertikální patice rozměr 6800 rozměr 5 AMF (90050) |
55,90 EUR
67,64 EUR s DPH
|
|
|
E7439360060 |
Upínka vertikální patice rozměr 6800 rozměr 6 AMF (90068) |
79,40 EUR
96,07 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 6 | |
| F1 | 3,4 | kN |
| F2 | 5,5 | kN |
| Přítlačný šroub | M12 x 110 | |
| Hmotnost | 2200 | g |

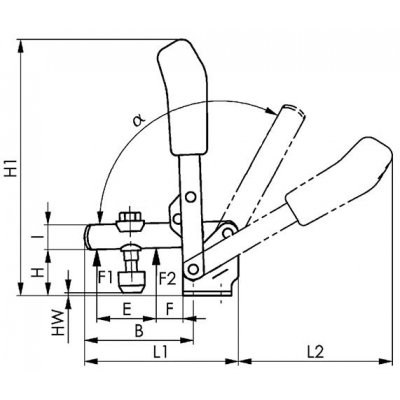

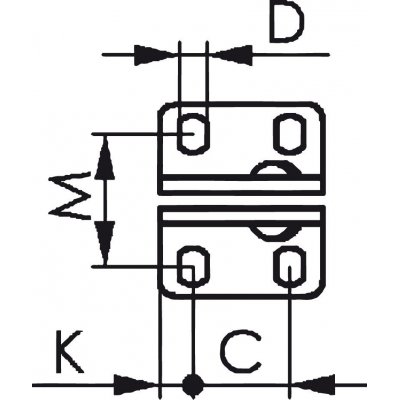

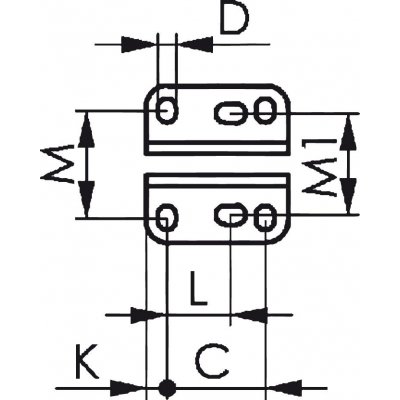

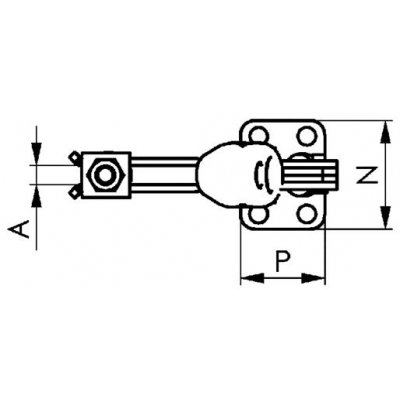

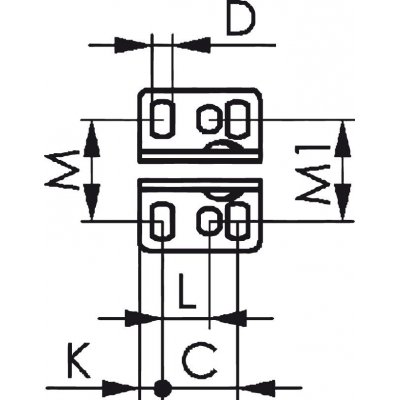

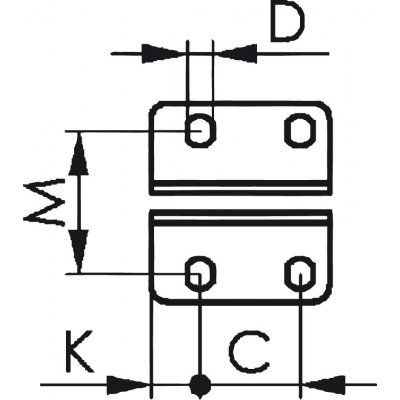

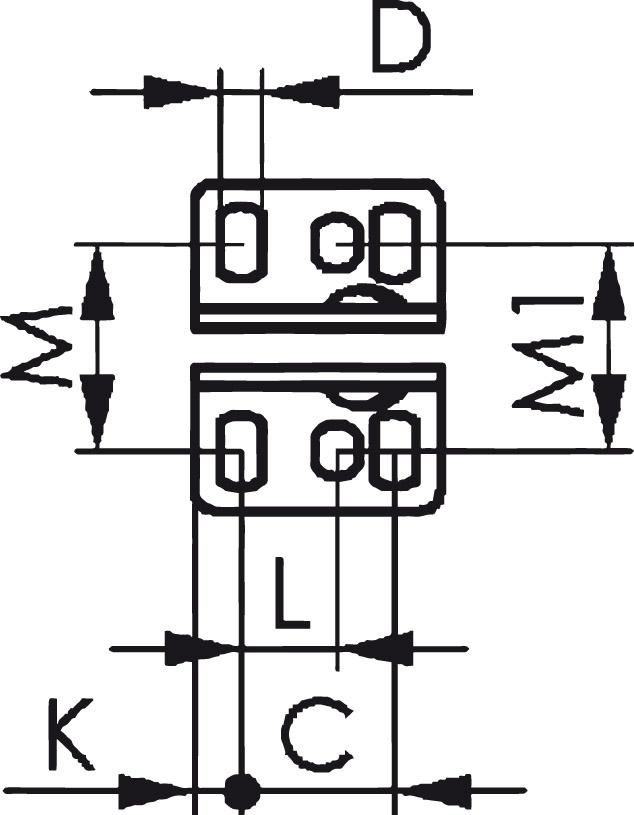

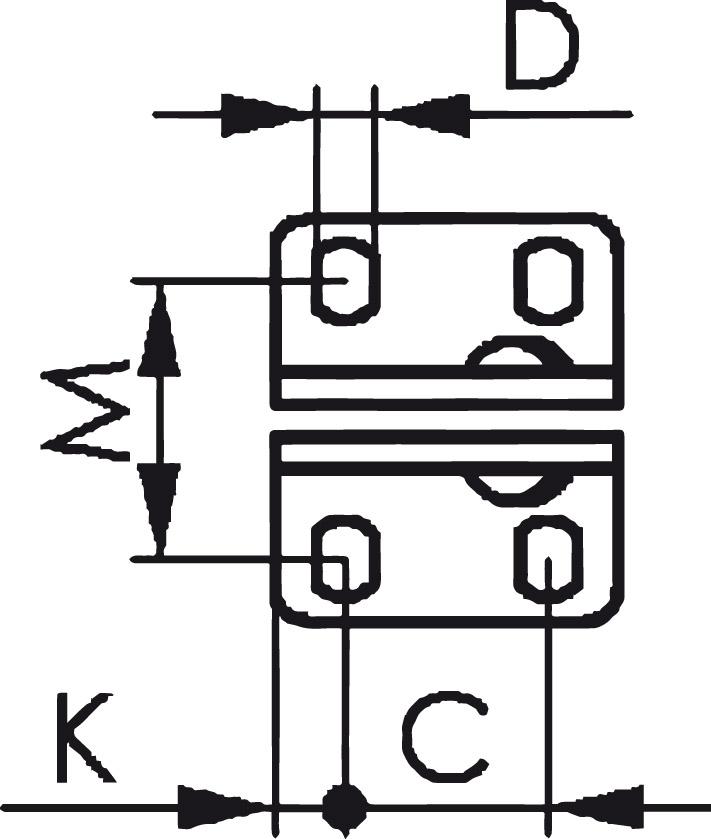

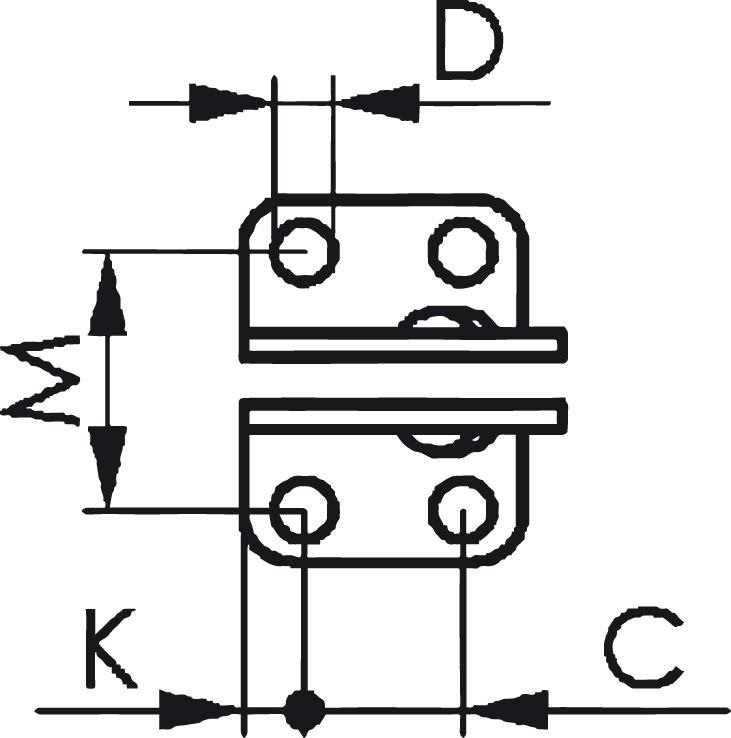

| A | 14 | |
| B | 165,5 | |
| C | 50,5 | |
| D | 13 | |
| E | 89 | |
| F | 28 | |
| H | 81 | |
| H1 | 333 | |
| HW min. | -2,5 | |
| HW max. | 55 | |
| I | 30 | |
| K | 24,5 | |
| L | – | |
| L1 | 231 | |
| L2 | 206 | |
| M | 67,5–72,5 | |
| M1 | – | |
| N | 100 | |
| P | 90 | |
| alpha | 140% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 356,0 mm |
|---|---|
| Délka | 230,0 mm |
| Šířka | 36,0 mm |
| Objem | 2,95 l |
| Hmotnost (netto) | 2,200 kg |
Popis
Horizontální upínka s vodorovnou patkou, pozinkovaná a pasivovanáProvedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Rozsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
