Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439360000 |
Upínka vertikální patice rozměr 6800 rozměr 0 AMF (90001) |
15,10 EUR
18,27 EUR s DPH
|
|
|
E7439360010 |
Upínka vertikální patice rozměr 6800 rozměr 1 AMF (90019) |
16,50 EUR
19,97 EUR s DPH
|
|
|
E7439360020 |
Upínka vertikální patice rozměr 6800 rozměr 2 AMF (90027) |
22,10 EUR
26,74 EUR s DPH
|
|
|
E7439360030 |
Upínka vertikální patice rozměr 6800 rozměr 3 AMF (90035) |
26,10 EUR
31,58 EUR s DPH
|
|
|
E7439360040 |
Upínka vertikální patice rozměr 6800 rozměr 4 AMF (90043) |
34,90 EUR
42,23 EUR s DPH
|
|
|
E7439360050 |
Upínka vertikální patice rozměr 6800 rozměr 5 AMF (90050) |
55,90 EUR
67,64 EUR s DPH
|
|
|
E7439360060 |
Upínka vertikální patice rozměr 6800 rozměr 6 AMF (90068) |
79,40 EUR
96,07 EUR s DPH
|

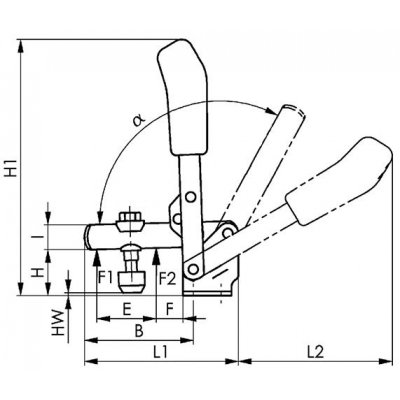

Info
| WGNr. | W341 | |
| Velikost | 5 | |
| F1 | 3 | kN |
| F2 | 5 | kN |
| Přítlačný šroub | M12 x 80 | |
| Hmotnost | 1480 | g |

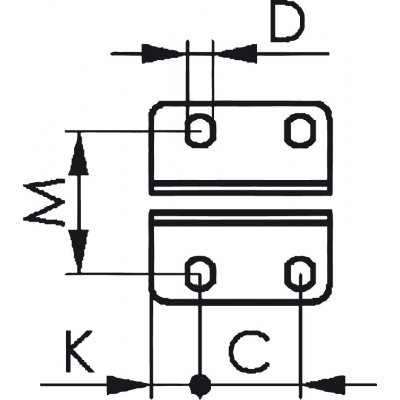

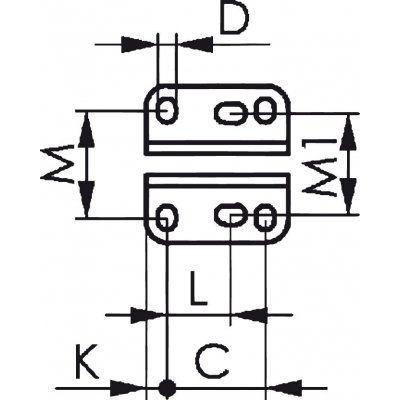

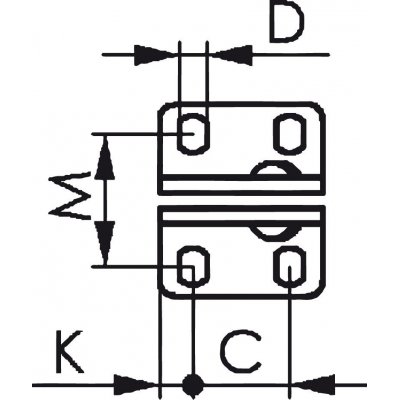

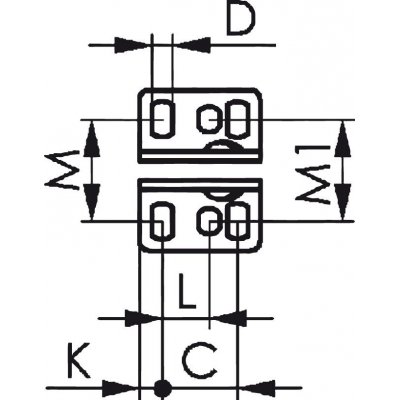

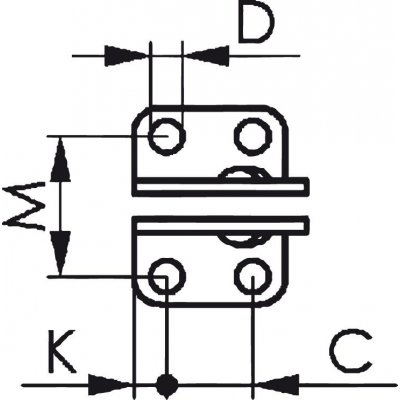

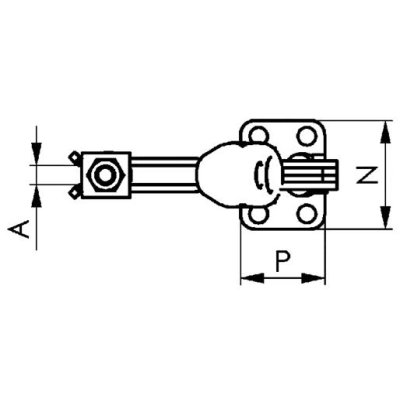

| A | 14 | |
| B | 140 | |
| C | 45 | |
| D | 8,5 | |
| E | 73 | |
| F | 34 | |
| H | 55,8 | |
| H1 | 281 | |
| HW min. | -3 | |
| HW max. | 27,5 | |
| I | 25 | |
| K | 9,5 | |
| L | 26,5–31,5 | |
| L1 | 195 | |
| L2 | 185 | |
| M | 145–50 | |
| M1 | 45 | |
| N | 70 | |
| P | 65 | |
| alpha | 115% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 70,0 mm |
|---|---|
| Délka | 190,0 mm |
| Šířka | 270,0 mm |
| Objem | 3,59 l |
| Hmotnost (netto) | 1,480 kg |
Popis
Horizontální upínka s vodorovnou patkou, pozinkovaná a pasivovanáProvedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Rozsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
