Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439360000 |
Upínka vertikální patice rozměr 6800 rozměr 0 AMF (90001) |
441,00 Kč
533,61 Kč s DPH
|
|
|
E7439360010 |
Upínka vertikální patice rozměr 6800 rozměr 1 AMF (90019) |
485,00 Kč
586,85 Kč s DPH
|
|
|
E7439360020 |
Upínka vertikální patice rozměr 6800 rozměr 2 AMF (90027) |
638,00 Kč
771,98 Kč s DPH
|
|
|
E7439360030 |
Upínka vertikální patice rozměr 6800 rozměr 3 AMF (90035) |
765,00 Kč
925,65 Kč s DPH
|
|
|
E7439360040 |
Upínka vertikální patice rozměr 6800 rozměr 4 AMF (90043) |
1 002,00 Kč
1 212,42 Kč s DPH
|
|
|
E7439360050 |
Upínka vertikální patice rozměr 6800 rozměr 5 AMF (90050) |
1 617,00 Kč
1 956,57 Kč s DPH
|
|
|
E7439360060 |
Upínka vertikální patice rozměr 6800 rozměr 6 AMF (90068) |
2 234,00 Kč
2 703,14 Kč s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 4 | |

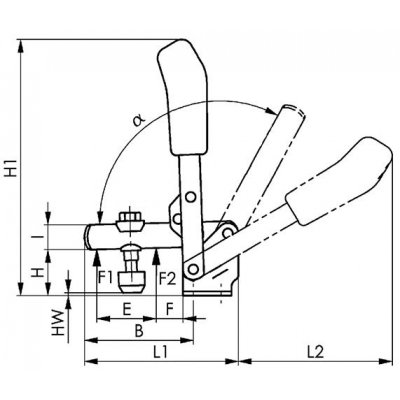

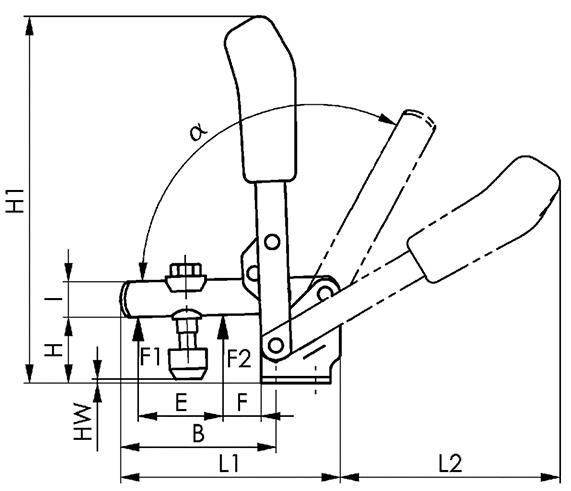

| F1 | 1,7 | kN |
| F2 | 3 | kN |
| Přítlačný šroub | M8 x 65 | |
| Hmotnost | 630 | g |

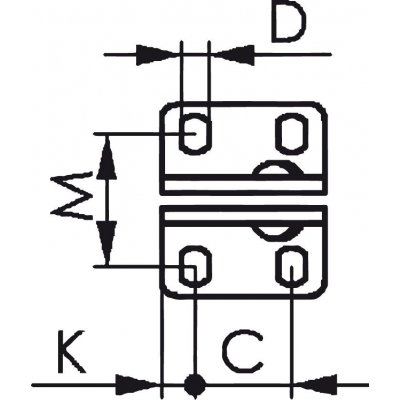

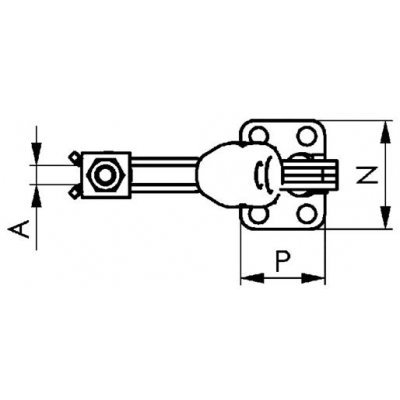

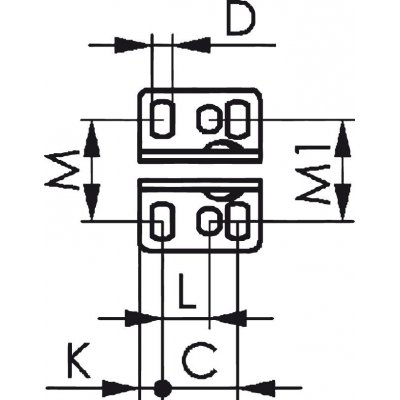

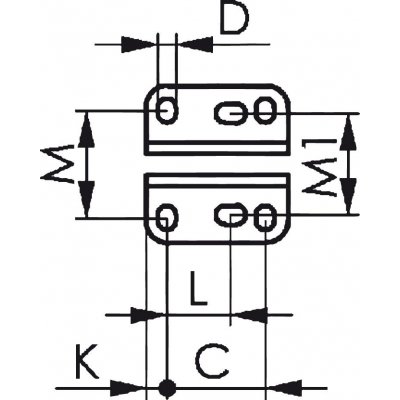

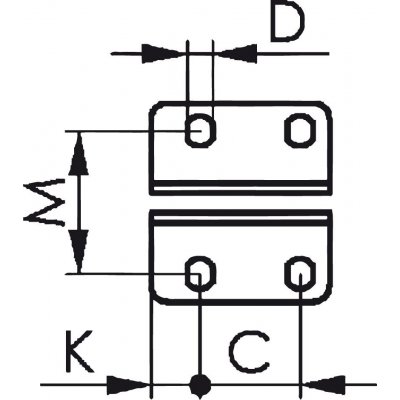

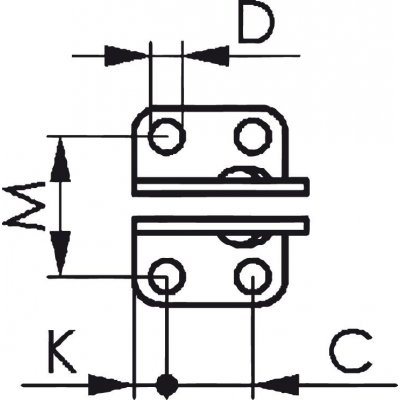

| A | 10 | |
| B | 101 | |
| C | 32 | |

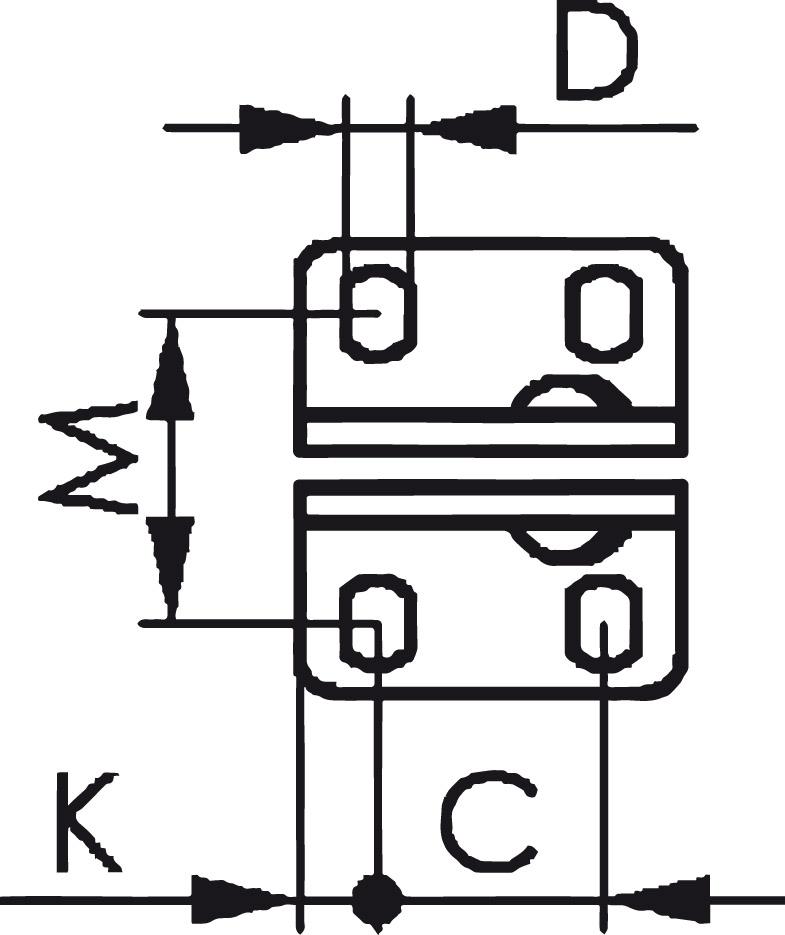

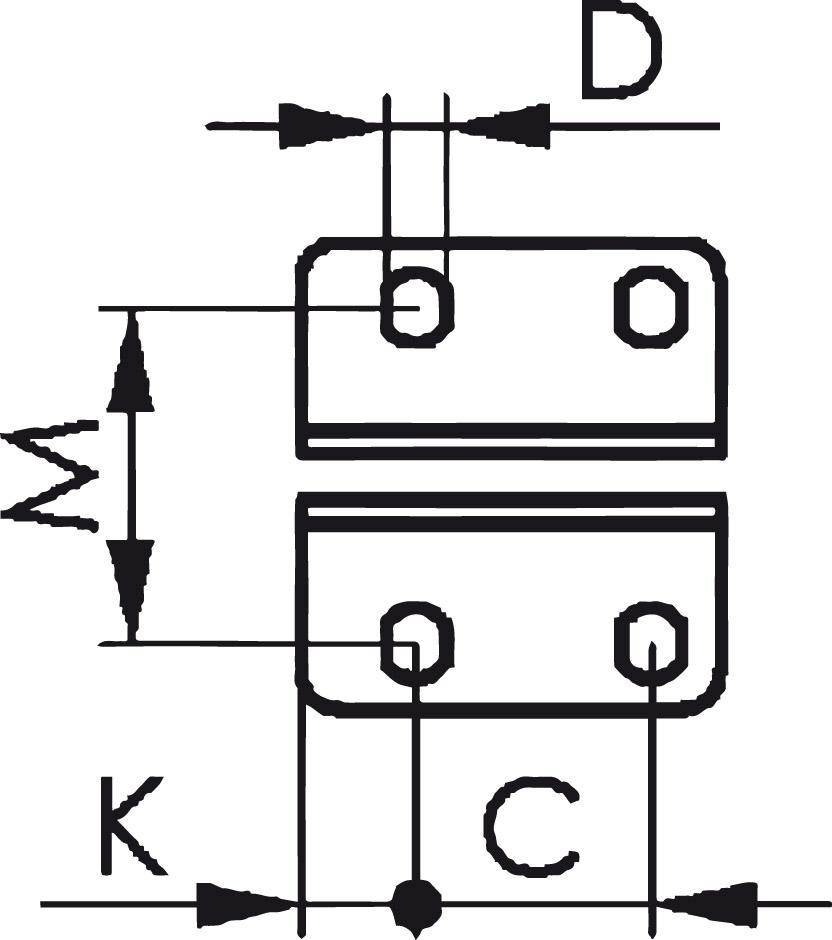

| D | 8,6 | |
| E | 54 | |
| F | 16 | |
| H | 42,5 | |
| H1 | 221 | |
| HW min. | -6 | |
| HW max. | 22,5 | |
| I | 20 | |
| K | 13 | |

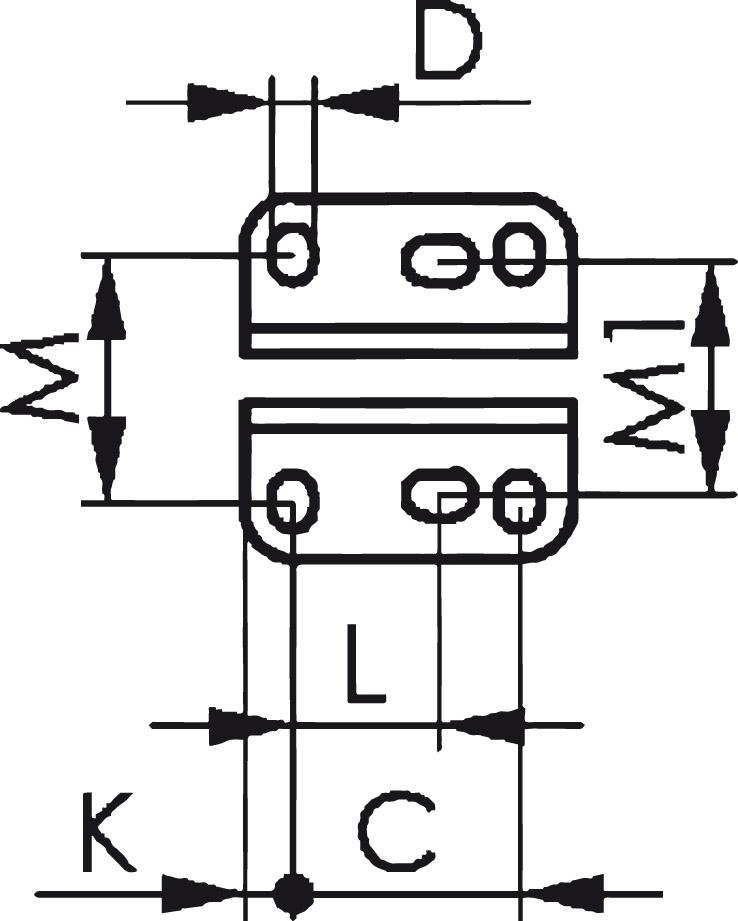

| L | – | |
| L1 | 141 | |
| L2 | 130 | |
| M | 43–46,5 | |
| M1 | – | |

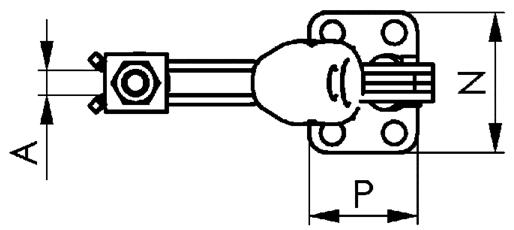

| N | 64 | |
| P | 53 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 230,0 mm |
|---|---|
| Délka | 140,0 mm |
| Šířka | 27,0 mm |
| Objem | 0,87 l |
| Hmotnost (netto) | 0,630 kg |
Popis
Horizontální upínka s vodorovnou patkou, pozinkovaná a pasivovanáProvedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Pozinkovány a pasivovány.
Rozsah dodávky: Horizontální upínka komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
