Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439360000 |
Upínka vertikální patice rozměr 6800 rozměr 0 AMF (90001) |
17,30 EUR
20,93 EUR s DPH
|
|
|
E7439360010 |
Upínka vertikální patice rozměr 6800 rozměr 1 AMF (90019) |
19,00 EUR
22,99 EUR s DPH
|
|
|
E7439360020 |
Upínka vertikální patice rozměr 6800 rozměr 2 AMF (90027) |
25,00 EUR
30,25 EUR s DPH
|
|
|
E7439360030 |
Upínka vertikální patice rozměr 6800 rozměr 3 AMF (90035) |
30,00 EUR
36,30 EUR s DPH
|
|
|
E7439360040 |
Upínka vertikální patice rozměr 6800 rozměr 4 AMF (90043) |
39,30 EUR
47,55 EUR s DPH
|
|
|
E7439360050 |
Upínka vertikální patice rozměr 6800 rozměr 5 AMF (90050) |
63,40 EUR
76,71 EUR s DPH
|
|
|
E7439360060 |
Upínka vertikální patice rozměr 6800 rozměr 6 AMF (90068) |
87,60 EUR
106,00 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 2 | |
| F1 | 0,8 | kN |
| F2 | 1,2 | kN |
| Přítlačný šroub | M6 x 35 | |
| Hmotnost | 175 | g |

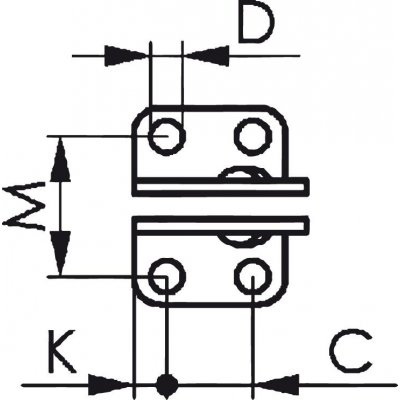

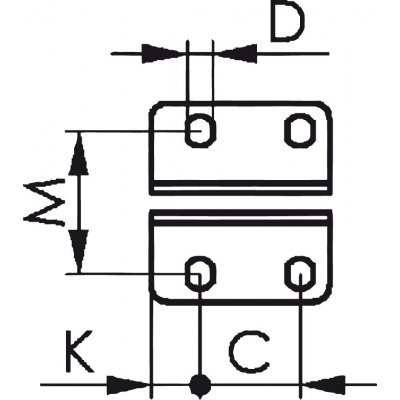

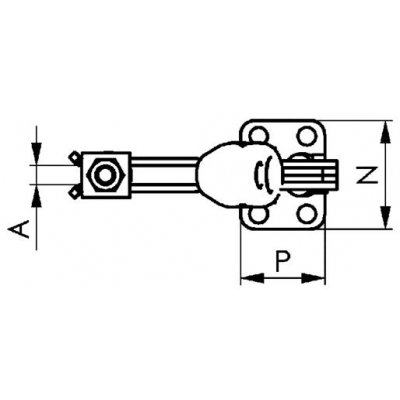

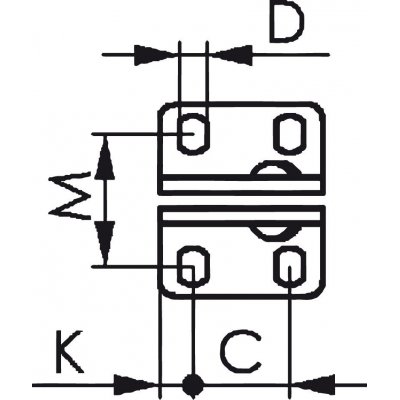

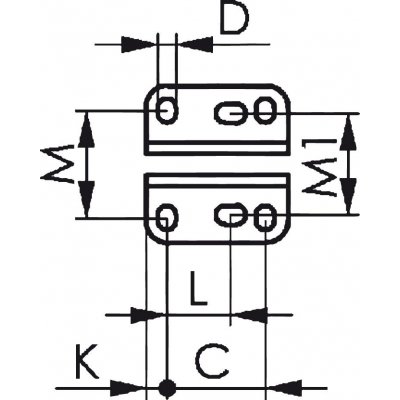

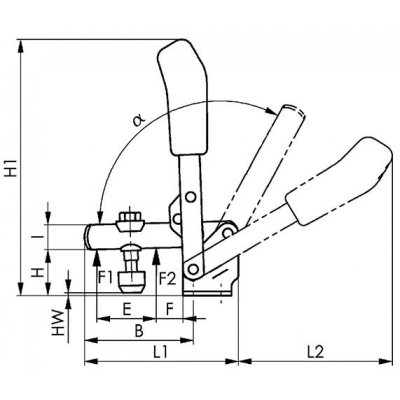

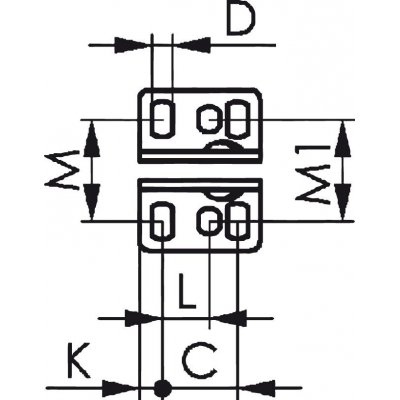

| A | 6 | |
| B | 52 | |
| C | 20 | |
| D | 5,5 | |
| E | 25 | |
| F | 11 | |
| H | 23 | |
| H1 | 140 | |
| HW min. | -3 | |
| HW max. | 4,5 | |
| I | 12 | |
| K | 6 | |
| L | 12,5 | |
| L1 | 78 | |
| L2 | 89 | |
| M | 23–31 | |
| M1 | 27 | |
| N | 43 | |
| P | 32 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 144,0 mm |
|---|---|
| Délka | 82,0 mm |
| Šířka | 18,0 mm |
| Objem | 0,21 l |
| Hmotnost (netto) | 0,175 kg |
Popis
Horizontální upínka s vodorovnou patkou, pozinkovaná a pasivovanáProvedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Pozinkovány a pasivovány.
Rozsah dodávky: Horizontální upínka komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
