Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439540020 |
Upínka s přítlačným pístem rozměr 2 krátká konstrukce AMF (94300) |
32,60 EUR
39,45 EUR s DPH
|
|
|
E7439540030 |
Upínka s přítlačným pístem rozměr 3 krátká konstrukce AMF (94318) |
37,50 EUR
45,38 EUR s DPH
|
|
|
E7439540050 |
Upínka s přítlačným pístem rozměr 5 krátká konstrukce AMF (94334) |
61,40 EUR
74,29 EUR s DPH
|
Info

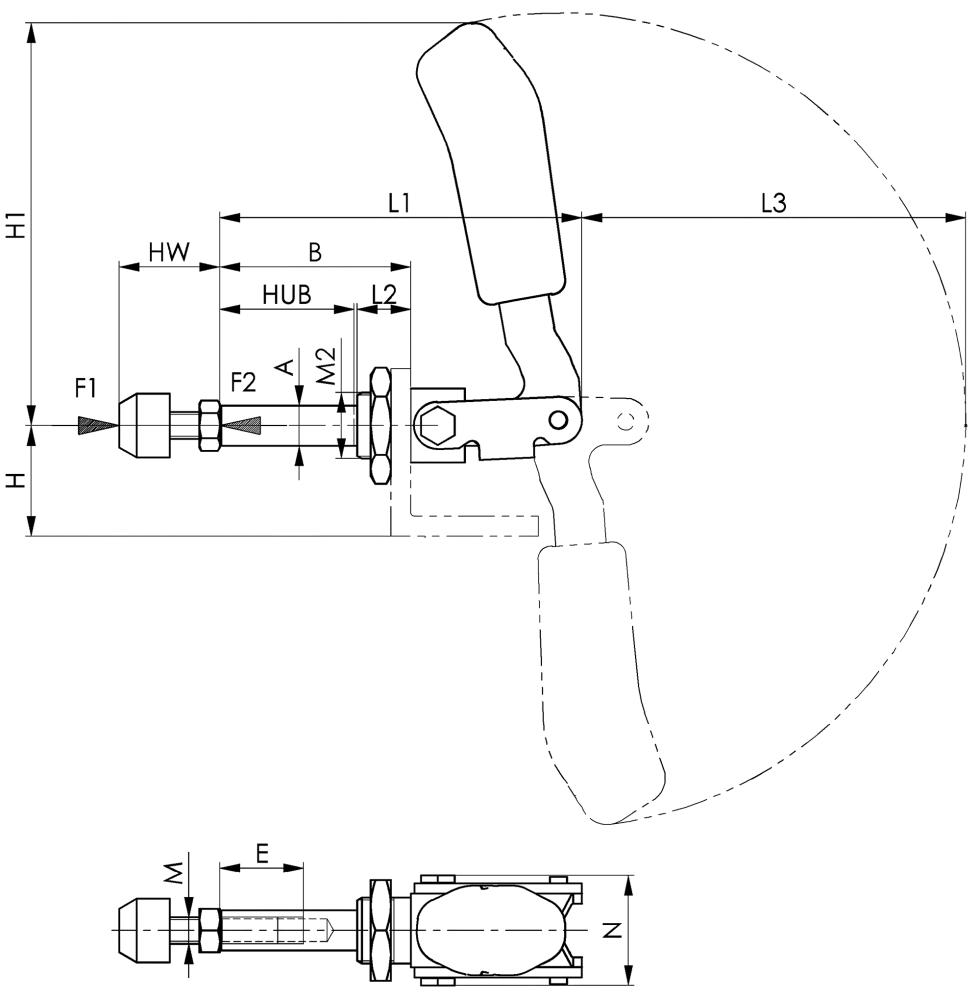

| WGNr. | W341 | |
| Velikost | 2 | |
| F1 | 1 | kN |
| F2 | 1 | kN |
| Přítlačný šroub | M6 x 25 | |
| Hmotnost | 130 | g |
| A | 10 | |
| B | 36 | |
| E | 15 | |
| H | 24 | |
| H1 | 73 | |
| Zdvih | 21,5 | |
| HW min. | 17 | |
| HW max. | 27 | |
| L1 | 68,5 | |
| L2 | 13 | |
| L3 | 68 | |
| M | M6 | |
| M2 | M16 x 1,5 | |
| N | 30,5 | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/185 |
Logistické parametry
| Výška | 30,0 mm |
|---|---|
| Délka | 95,0 mm |
| Šířka | 86,0 mm |
| Objem | 0,24 l |
| Hmotnost (netto) | 0,164 kg |
Popis

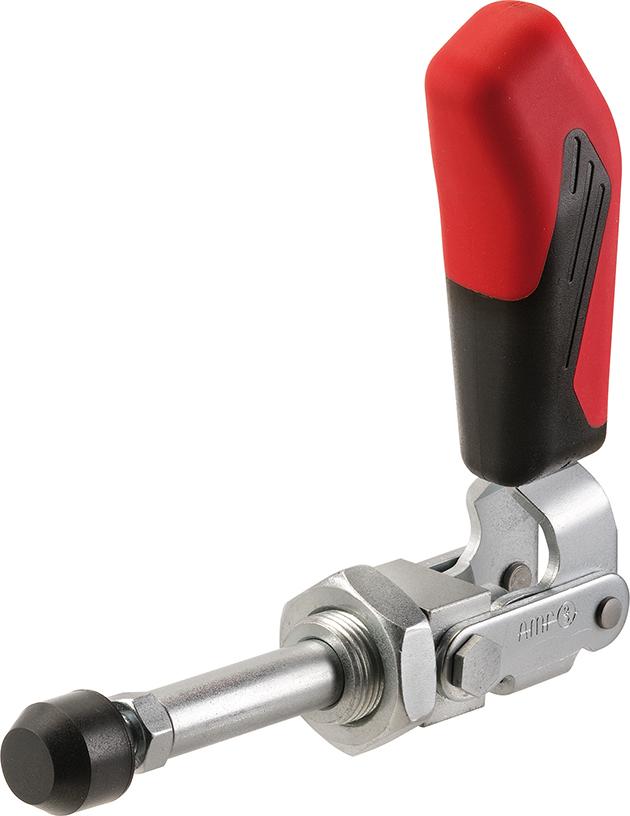

Upínka s přítlačným pístem, krátká konstrukceProvedení: Tlačný a tažný upínák, krátká konstrukce. Dlouhé vedení táhla s upevňovacím závitem a maticí. Pozinkovány a pasivovány. Nýty z oceli INOX. Lícované šrouby, zušlechtěné. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou.
Použití: Používejte jako tlačný a tažný upínák. Pro upevnění na plechové stěny. Upínka s přítlačným pístem se dá do tělesa přípravku zašroubovat s čelním závitem. Navíc je možné aplikovat přírubové upevnění pomocí úhlové patky.
Obsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
