Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439430030 |
Upínka s přítlačným pístem 6842 rozměr 3 AMF (94235) |
1 295,00 Kč
1 566,95 Kč s DPH
|
|
|
E7439430050 |
Upínka s přítlačným pístem 6842 rozměr 5 AMF (94250) |
1 918,00 Kč
2 320,78 Kč s DPH
|
|
|
E7439430070 |
Upínka s přítlačným pístem 6842 rozměr 7 AMF (94276) |
4 067,00 Kč
4 921,07 Kč s DPH
|
Info

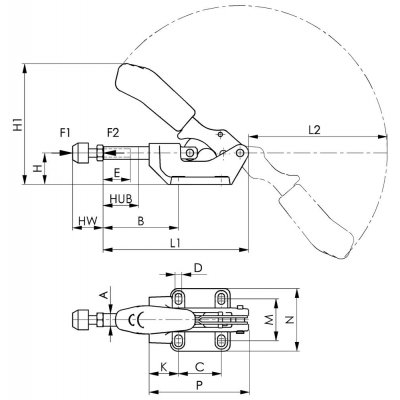

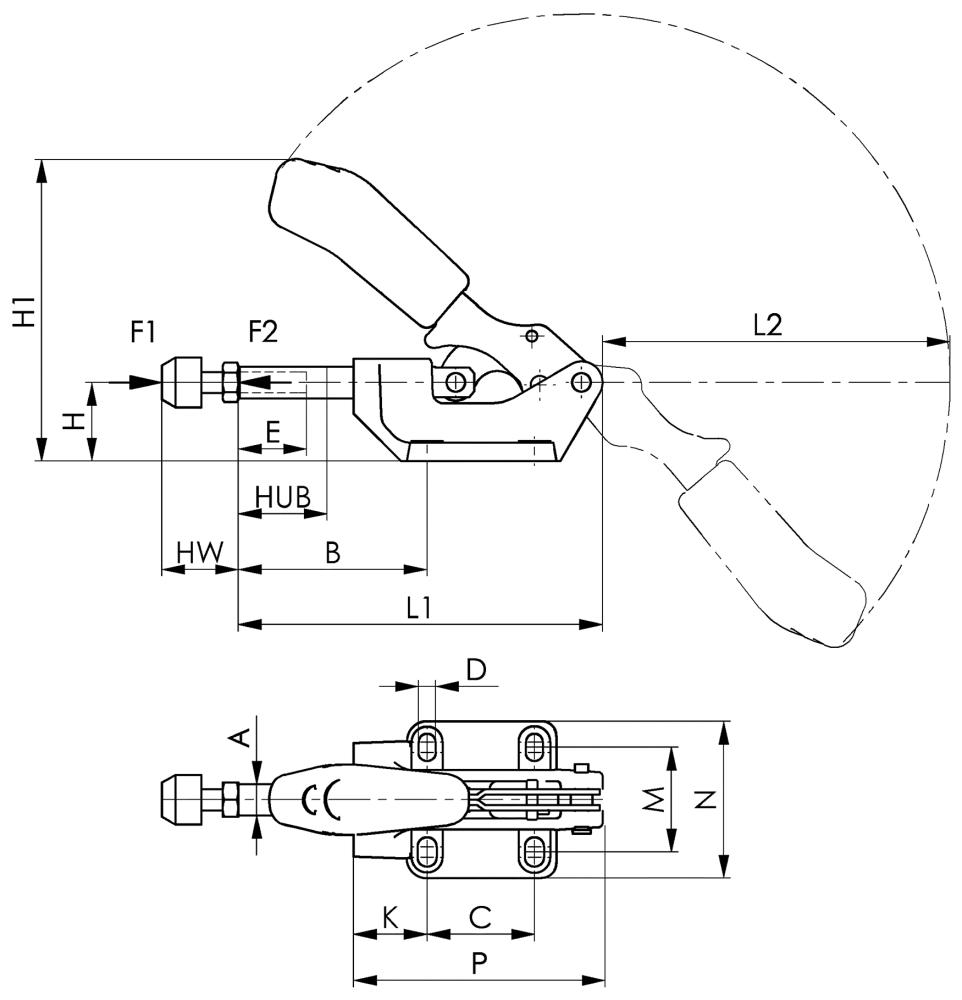

| WGNr. | W341 | |
| Velikost | 7 | |
| F1 | 25 | kN |
| F2 | 25 | kN |
| Přítlačný šroub | M12 x 50 | |
| Hmotnost | 2840 | g |
| A | 22 | |
| B min. | 59 | |
| B max. | 105 | |
| C | 70 | |
| D | 11 | |
| E | 50 | |
| H | 55 | |
| H1 | 179 | |
| Zdvih | 50 | |
| HW min. | 30 | |
| HW max. | 50 | |
| K | 45 | |
| L1 | 218 | |
| L2 | 192 | |
| N | 93 | |
| P | 158 | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/182 |
Logistické parametry
| Výška | 240,0 mm |
|---|---|
| Délka | 220,0 mm |
| Šířka | 100,0 mm |
| Objem | 5,28 l |
| Hmotnost (netto) | 3,020 kg |
Popis

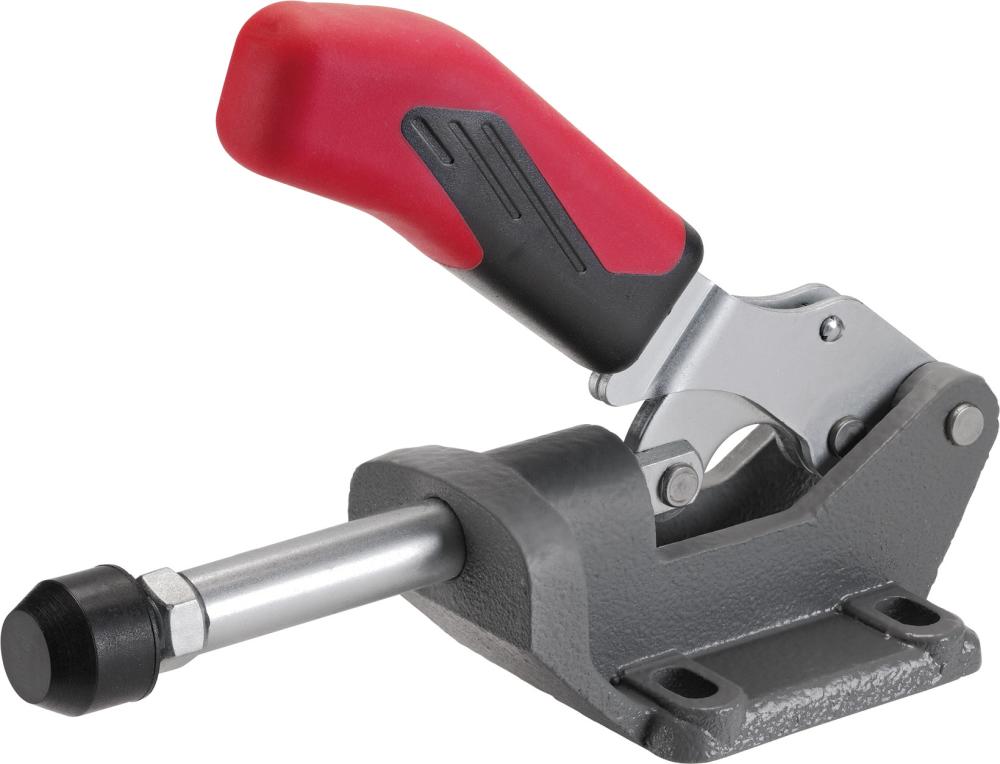

Upínka s přítlačným pístem, těžké provedeníProvedení: Upínák na principu tahu a tlaku (táhlo a ruční páka pracují stejnoměrně). Těžké provedení s dlouhým vedením táhla. Základní těleso z temperované litiny, lakované. Pozinkovány a pasivovány. Pákové díly a táhlo jsou vyrobeny ze zušlechtěné oceli. Nýty jsou z oceli INOX, u provedení velikosti 3 se pohybují v tvrzených pouzdrech. Mazaná ložisková místa. Rukojeť z červeného plastu, odolného proti oleji.
U velikosti 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou.
Použití: Používejte jako upínák, který pracuje na principu tlaku a tahu. Ideální k použití ve speciálních upínacích přípravcích a pro sériovou výrobu.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
