Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439430030 |
Upínka s přítlačným pístem 6842 rozměr 3 AMF (94235) |
1 130,00 Kč
1 367,30 Kč s DPH
|
|
|
E7439430050 |
Upínka s přítlačným pístem 6842 rozměr 5 AMF (94250) |
1 665,00 Kč
2 014,65 Kč s DPH
|
|
|
E7439430070 |
Upínka s přítlačným pístem 6842 rozměr 7 AMF (94276) |
3 529,00 Kč
4 270,09 Kč s DPH
|
Info

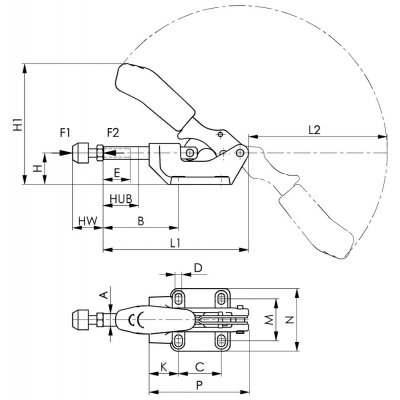

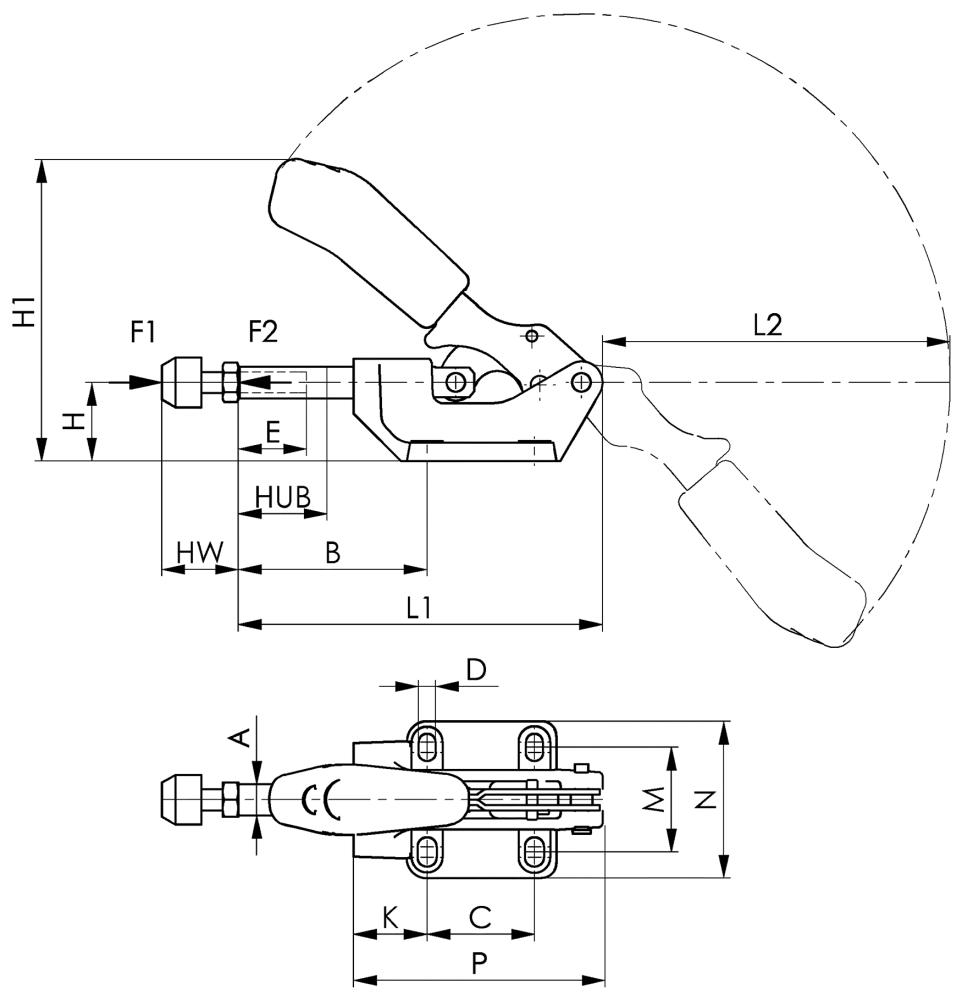

| WGNr. | W341 | |
| Velikost | 5 | |
| F1 | 10 | kN |
| F2 | 10 | kN |
| Přítlačný šroub | M12 x 50 | |
| Hmotnost | 1115 | g |
| A | 16 | |
| B min. | 58 | |
| B max. | 98 | |
| C | 41 | |
| D | 8,5 | |
| E | 50 | |
| H | 38 | |
| H1 | 137,5 | |
| Zdvih | 40 | |
| HW min. | 30 | |
| HW max. | 50 | |
| K | 45 | |
| L1 | 174 | |
| L2 | 156 | |
| N | 71 | |
| P | 121 | |
| Strana katalogu FORMATplus 2023 | 3/182 |
Logistické parametry
| Výška | 70,0 mm |
|---|---|
| Délka | 157,0 mm |
| Šířka | 111,0 mm |
| Objem | 1,22 l |
| Hmotnost (netto) | 1,175 kg |
Popis

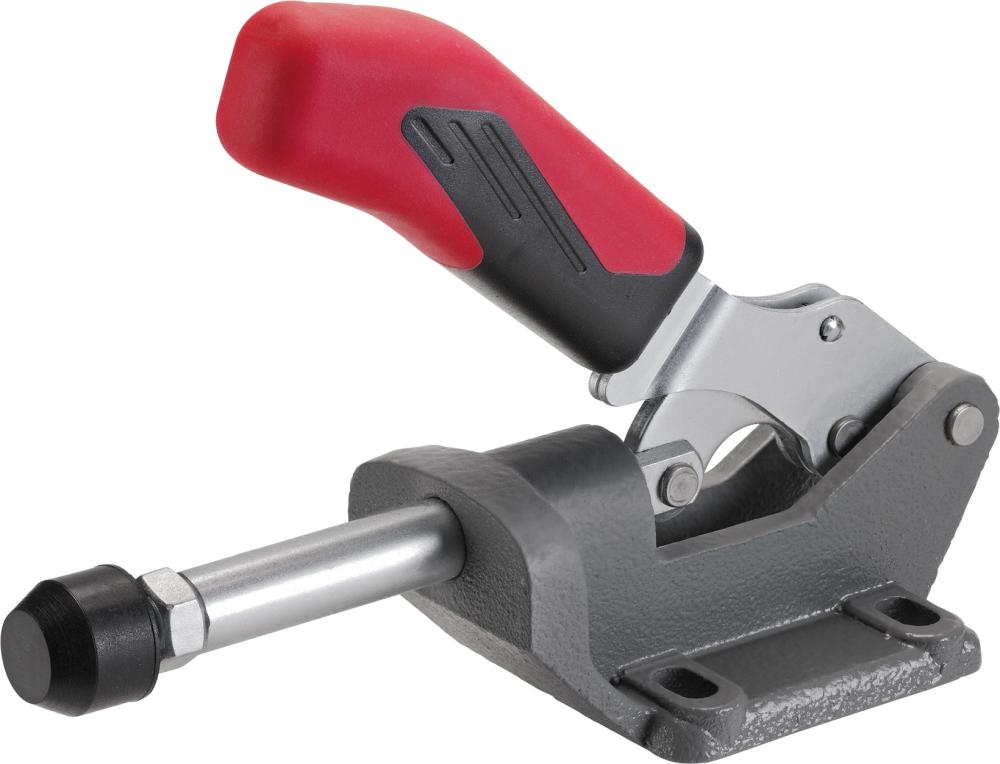

Upínka s přítlačným pístem, těžké provedeníProvedení: Upínák na principu tahu a tlaku (táhlo a ruční páka pracují stejnoměrně). Těžké provedení s dlouhým vedením táhla. Základní těleso z temperované litiny, lakované. Pozinkovány a pasivovány. Pákové díly a táhlo jsou vyrobeny ze zušlechtěné oceli. Nýty jsou z oceli INOX, u provedení velikosti 3 se pohybují v tvrzených pouzdrech. Mazaná ložisková místa. Rukojeť z červeného plastu, odolného proti oleji.
U velikosti 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou.
Použití: Používejte jako upínák, který pracuje na principu tlaku a tahu. Ideální k použití ve speciálních upínacích přípravcích a pro sériovou výrobu.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
