Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439420000 |
Upínka s přítlačným pístem 6841 rozměr 0 AMF (94094) |
836,00 Kč
1 011,56 Kč s DPH
|
|
|
E7439420010 |
Upínka s přítlačným pístem 6841 rozměr 1 AMF (94110) |
864,00 Kč
1 045,44 Kč s DPH
|
|
|
E7439420020 |
Upínka s přítlačným pístem 6841 rozměr 2 AMF (94128) |
941,00 Kč
1 138,61 Kč s DPH
|
|
|
E7439420030 |
Upínka s přítlačným pístem 6841 rozměr 3 AMF (94136) |
1 086,00 Kč
1 314,06 Kč s DPH
|
|
|
E7439420050 |
Upínka s přítlačným pístem 6841 rozměr 5 AMF (94151) |
1 686,00 Kč
2 040,06 Kč s DPH
|
|
|
E7439420055 |
Upínka s přítlačným pístem 6841 rozměr 5 M27 AMF (94367) |
2 030,00 Kč
2 456,30 Kč s DPH
|
Info

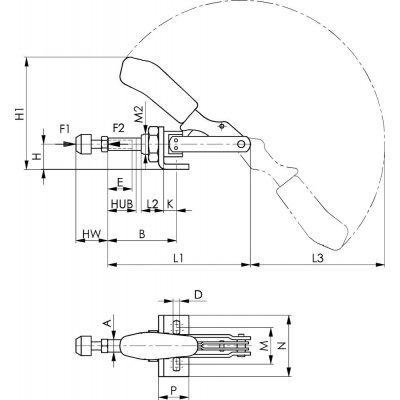

| WGNr. | W341 | |
| Velikost | 5 | |
| F1 | 4,5 | kN |
| F2 | 4,5 | kN |
| Přítlačný šroub | M12 x 50 | |
| Hmotnost | 880 | g |
| A | 16 | |
| B min. | 41,5 | |
| B max. | 81,5 | |
| D | 8,5 | |
| E | 50 | |
| H | 30 | |
| H1 | 129,5 | |
| Zdvih | 40 | |
| HW min. | 30 | |
| HW max. | 50 | |
| K | 15,5 | |
| L1 | 171,5 | |
| L2 | 25 | |
| L3 | 158 | |
| M2 | M24 x 1,5 | |
| N | 65 | |
| P | 35 | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/182 |
Logistické parametry
| Výška | 131,0 mm |
|---|---|
| Délka | 239,0 mm |
| Šířka | 28,0 mm |
| Objem | 0,88 l |
| Hmotnost (netto) | 0,880 kg |
Popis

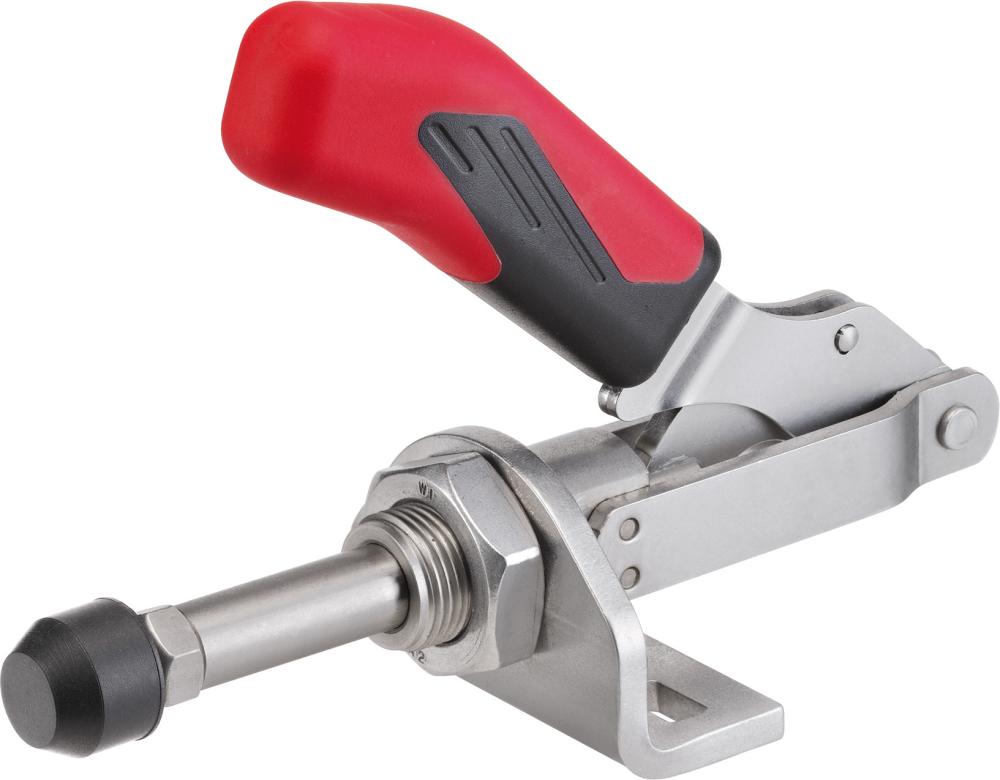

Upínka s přítlačným pístemProvedení: Upínák na principu tahu a tlaku s malou úhlovou patkou (táhlo a ruční páka pracují stejnoměrně). Dlouhé vedení táhla s upevňovacím závitem a maticí. Pozinkovány a pasivovány. Pákové díly a táhlo jsou vyrobeny ze zušlechtěné oceli. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0, 1 a 5. Mazaná ložisková místa. Rukojeť z červeného plastu, odolného proti oleji.
U velikosti 0, 2 a 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Ruční páku lze otočit do libovolné úhlové polohy k základní ploše.
Použití: Používejte jako upínák, který pracuje na principu tlaku a tahu. Upínák lze upevnit bez úhlové patky na plechové stěny nebo do tělesa přípravku zašroubovat pomocí závitu.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Upozornění: Velikost 0 a 3 jsou k dostání i v provedení z nerezové oceli.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
