Varianty
Info
| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 2,5 | kN |
| F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 35 | |
| Hmotnost | 445 | g |
| Provedení | K dostání i v provedení z oceli INOX. | |

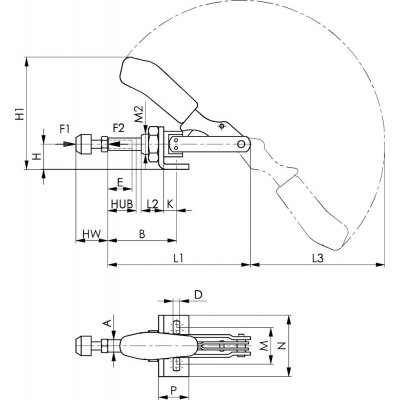

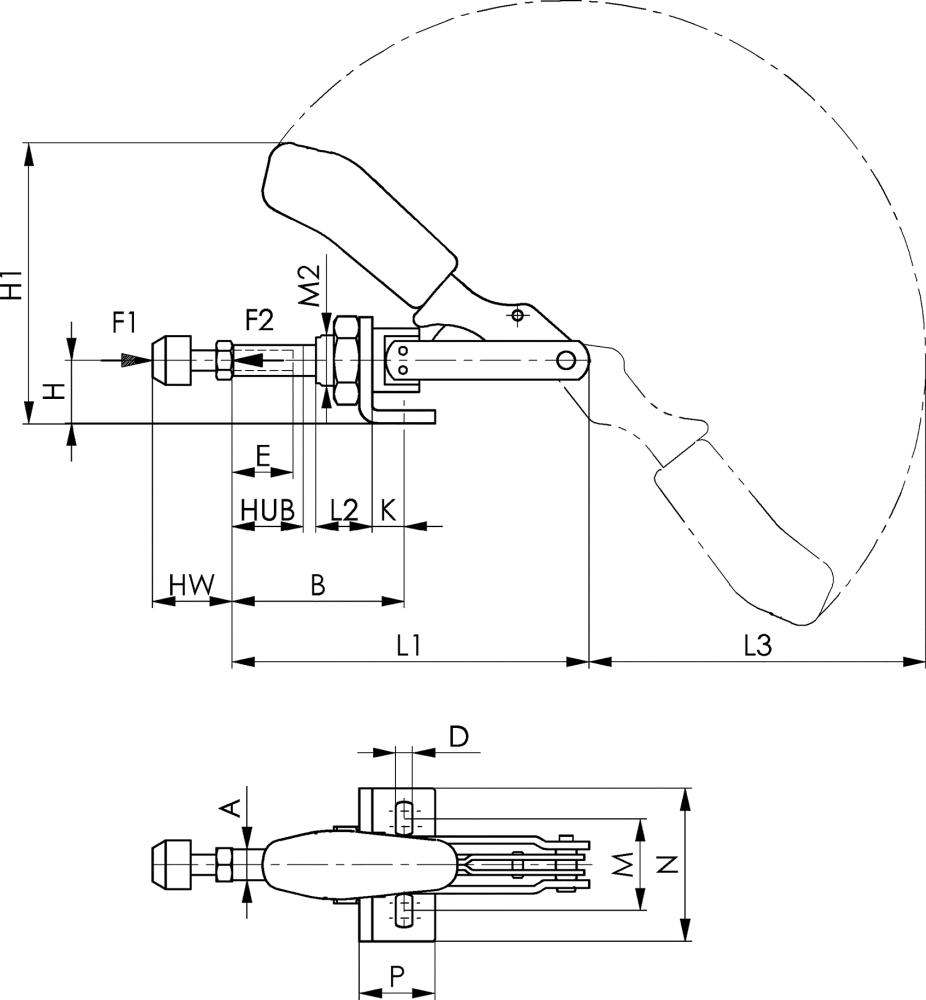

| A | 12 | |
| B min. | 37 | |
| B max. | 59 | |
| D | 6,5 | |
| E | 30 | |
| H | 25 | |
| H1 | 108 | |
| Zdvih | 32 | |
| HW min. | 22 | |
| HW max. | 35 | |
| K | 13 | |
| L1 | 140 | |
| L2 | 22 | |
| L3 | 127 | |
| M2 | M20 x 1,5 | |
| N | 60 | |
| P | 30 | |
| Strana katalogu FORMATplus 2023 | 3/182 |
Logistické parametry
| Výška | 96,0 mm |
|---|---|
| Délka | 190,0 mm |
| Šířka | 23,0 mm |
| Objem | 0,42 l |
| Hmotnost (netto) | 0,445 kg |
Popis

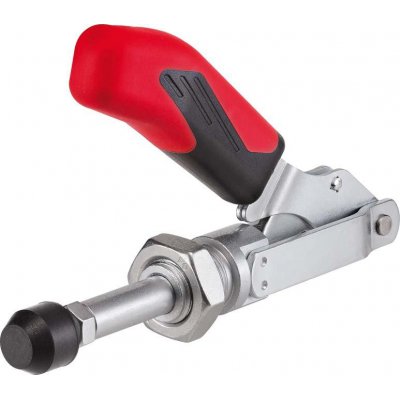

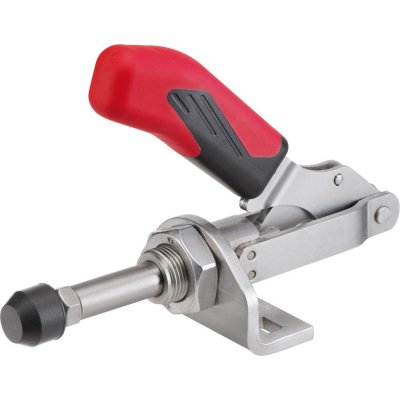

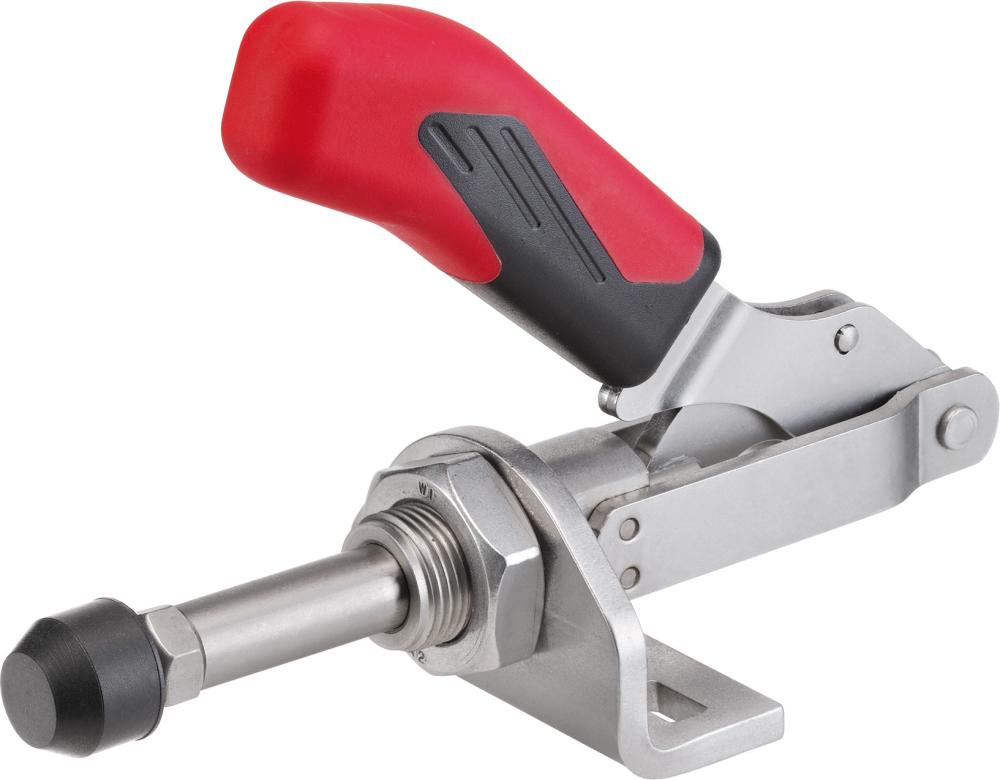

Upínka s přítlačným pístemProvedení: Upínák na principu tahu a tlaku s malou úhlovou patkou (táhlo a ruční páka pracují stejnoměrně). Dlouhé vedení táhla s upevňovacím závitem a maticí. Pozinkovány a pasivovány. Pákové díly a táhlo jsou vyrobeny ze zušlechtěné oceli. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0, 1 a 5. Mazaná ložisková místa. Rukojeť z červeného plastu, odolného proti oleji.
U velikosti 0, 2 a 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Ruční páku lze otočit do libovolné úhlové polohy k základní ploše.
Použití: Používejte jako upínák, který pracuje na principu tlaku a tahu. Upínák lze upevnit bez úhlové patky na plechové stěny nebo do tělesa přípravku zašroubovat pomocí závitu.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Upozornění: Velikost 0 a 3 jsou k dostání i v provedení z nerezové oceli.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
