Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439420100 |
Upínka s přítlačným pístem 6840 rozměr 0 AMF (93906) |
714,00 Kč
863,94 Kč s DPH
|
|
|
E7439420110 |
Upínka s přítlačným pístem 6840 rozměr 1 AMF (93914) |
788,00 Kč
953,48 Kč s DPH
|
|
|
E7439420120 |
Upínka s přítlačným pístem 6840 rozměr 2 AMF (93922) |
831,00 Kč
1 005,51 Kč s DPH
|
|
|
E7439420130 |
Upínka s přítlačným pístem 6840 rozměr 3 AMF (93930) |
956,00 Kč
1 156,76 Kč s DPH
|
|
|
E7439420150 |
Upínka s přítlačným pístem 6840 rozměr 5 AMF (93955) |
1 566,00 Kč
1 894,86 Kč s DPH
|
|
|
E7439420155 |
Upínka s přítlačným pístem 6840 rozměr 5 M27 AMF (94359) |
1 811,00 Kč
2 191,31 Kč s DPH
-6.2%
|
Info

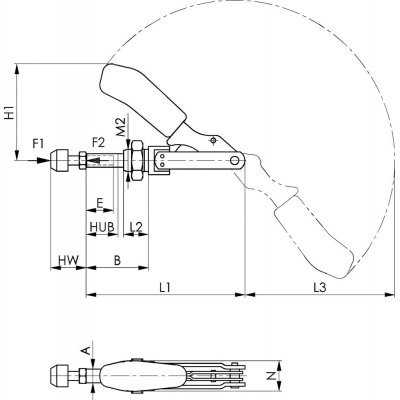

| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 2,5 | kN |
| F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 35 | |
| Hmotnost | 330 | g |
| A | 12 | |
| B min. | 24 | |
| B max. | 56 | |
| E | 30 | |
| H1 | 82,5 | |
| Zdvih | 32 | |
| HW min. | 22 | |
| HW max. | 35 | |
| L1 | 1400 | |
| L2 | 22 | |
| L3 | 127 | |
| M2 | M20 x 1,5 | |
| N | 30 | |
| Provedení | Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Komplet se zušlechtěným pozinkovaným přítlačným šroubem. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 93930 | |
| Strana katalogu FORMATplus 2023 | 3/183 |
Logistické parametry
| Výška | 25,0 mm |
|---|---|
| Délka | 145,0 mm |
| Šířka | 90,0 mm |
| Objem | 0,33 l |
| Hmotnost (netto) | 0,401 kg |
Popis

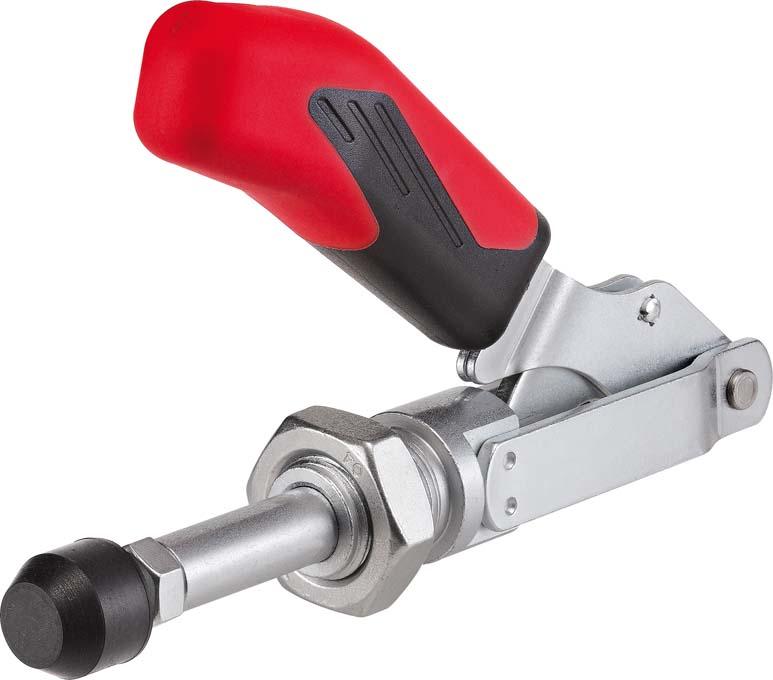

Upínka s přítlačným pístemProvedení: Bez úhlové patky. Upínáky na principu tahu a tlaku (táhla a ruční páky pracují stejnoměrně). Dlouhé vedení táhla s upevňovacím závitem a maticí. Pozinkovány a pasivovány. Nýty z oceli INOX se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Pákové díly a táhla jsou vyrobeny ze zušlechtěné oceli. Mazaná ložisková místa. Tlakové upínky s čelním závitem pro přímou vestavbu do plechových stěn nebo do přípravků.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
