Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439420100 |
Upínka s přítlačným pístem 6840 rozměr 0 AMF (93906) |
28,00 EUR
33,88 EUR s DPH
|
|
|
E7439420110 |
Upínka s přítlačným pístem 6840 rozměr 1 AMF (93914) |
30,90 EUR
37,39 EUR s DPH
|
|
|
E7439420120 |
Upínka s přítlačným pístem 6840 rozměr 2 AMF (93922) |
32,60 EUR
39,45 EUR s DPH
|
|
|
E7439420130 |
Upínka s přítlačným pístem 6840 rozměr 3 AMF (93930) |
37,50 EUR
45,38 EUR s DPH
|
|
|
E7439420150 |
Upínka s přítlačným pístem 6840 rozměr 5 AMF (93955) |
61,40 EUR
74,29 EUR s DPH
|
|
|
E7439420155 |
Upínka s přítlačným pístem 6840 rozměr 5 M27 AMF (94359) |
71,00 EUR
85,91 EUR s DPH
-6.2%
|
Info

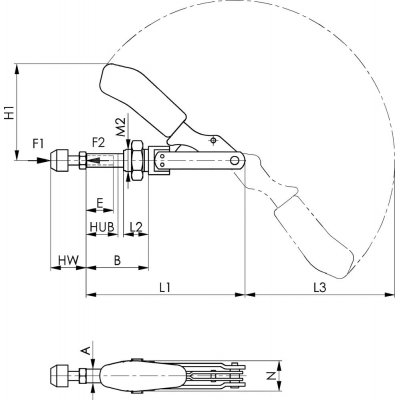

| WGNr. | W341 | |
| Velikost | 0 | |
| F1 | 0,8 | kN |
| F2 | 0,8 | kN |
| Přítlačný šroub | M4 x 20 | |
| Hmotnost | 60 | g |
| A | 6,5 | |
| B min. | 10,5 | |
| B max. | 26,5 | |
| E | 13 | |
| H1 | 37 | |
| Zdvih | 16 | |
| HW min. | 12 | |
| HW max. | 20 | |
| L1 | 66,5 | |
| L2 | 10 | |
| L3 | 54 | |
| M2 | M10 x 1 | |
| N | 17 | |
| Provedení | Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Komplet se zušlechtěným pozinkovaným přítlačným šroubem. | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/183 |
Logistické parametry
| Výška | 20,0 mm |
|---|---|
| Délka | 90,0 mm |
| Šířka | 50,0 mm |
| Objem | 0,09 l |
| Hmotnost (netto) | 0,063 kg |
Popis

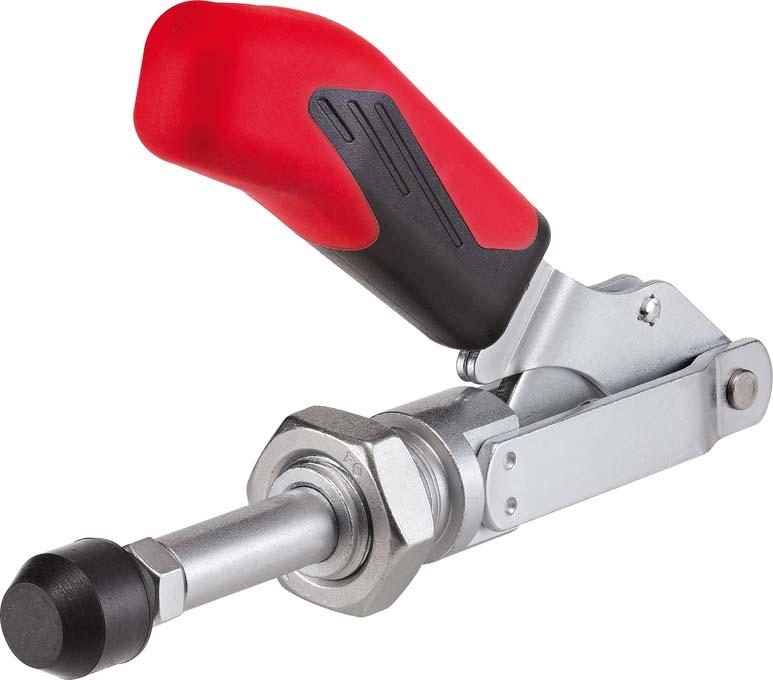

Upínka s přítlačným pístemProvedení: Bez úhlové patky. Upínáky na principu tahu a tlaku (táhla a ruční páky pracují stejnoměrně). Dlouhé vedení táhla s upevňovacím závitem a maticí. Pozinkovány a pasivovány. Nýty z oceli INOX se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Pákové díly a táhla jsou vyrobeny ze zušlechtěné oceli. Mazaná ložisková místa. Tlakové upínky s čelním závitem pro přímou vestavbu do plechových stěn nebo do přípravků.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
