Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439490000 |
Upínka horizontální patice 6830NI rozměr 0 nerez AMF (95141) |
632,00 Kč
764,72 Kč s DPH
|
|
|
E7439490010 |
Upínka horizontální patice 6830NI rozměr 1 nerez AMF (95166) |
895,00 Kč
1 082,95 Kč s DPH
|
|
|
E7439490020 |
Upínka horizontální patice 6830NI rozměr 2 nerez AMF (95182) |
995,00 Kč
1 203,95 Kč s DPH
|
|
|
E7439490030 |
Upínka horizontální patice 6830NI rozměr 3 nerez AMF (95208) |
1 227,00 Kč
1 484,67 Kč s DPH
|
|
|
E7439490035 |
Upínka horizontální patice plus rozměr 2 AMF (551715) |
788,00 Kč
953,48 Kč s DPH
|
|
|
E7439490040 |
Upínka horizontální patice plus rozměr 3 AMF (551716) |
910,00 Kč
1 101,10 Kč s DPH
|
|
|
E7439490045 |
Upínka horizontální patice plus rozměr 4 AMF (551717) |
1 183,00 Kč
1 431,43 Kč s DPH
|

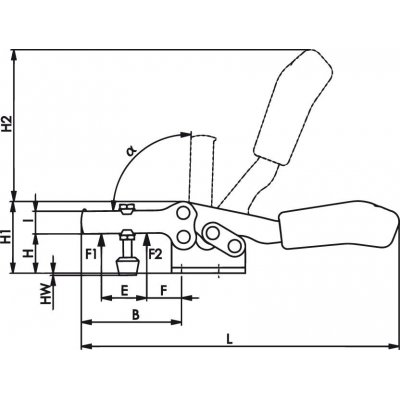

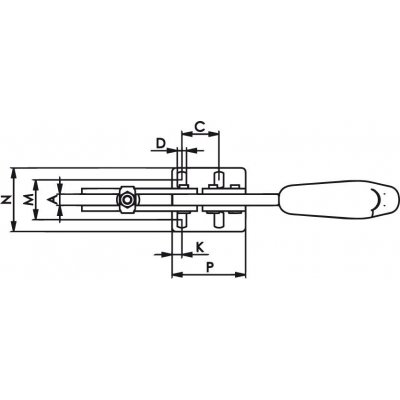

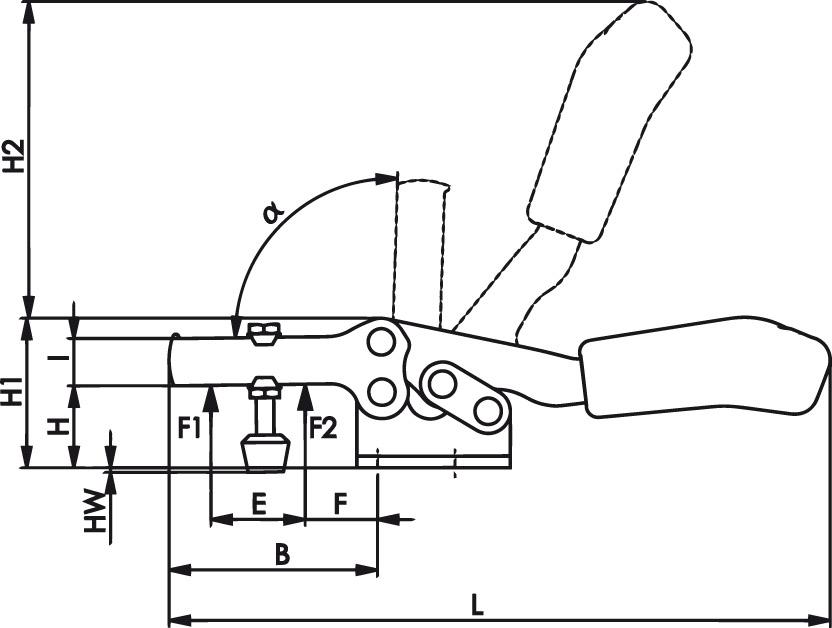

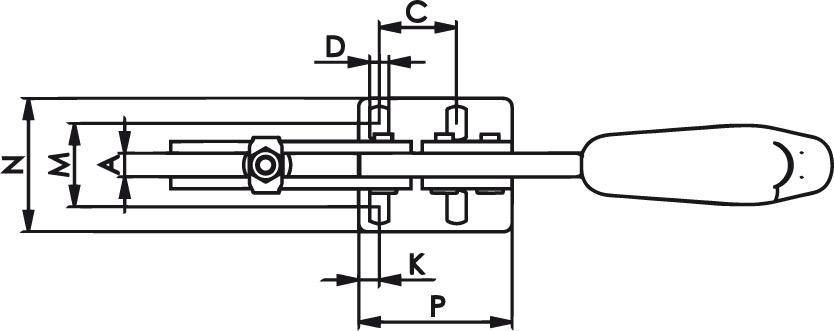

Info
| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 2,5 | kN |
| F2 | 4 | kN |
| Přítlačný šroub | M8 x 58 | |
| Hmotnost | 560 | g |
| A | 8 | |
| B | 78 | |
| C | 26 | |
| D | 6,5 | |
| E | 43 | |
| F | 22 | |
| H | 33,5 | |
| H1 | 58 | |
| H2 | 112 | |
| HW min. | –1 | |
| HW max. | 13 | |
| I | 18 | |
| K | 6,5 | |
| L | 242 | |
| M | 25,5–36 | mm |
| N | 47 | |
| P | 52,5 | |
| Strana katalogu FORMATplus 2023 | 3/178 |
Logistické parametry
| Výška | 48,0 mm |
|---|---|
| Délka | 195,0 mm |
| Šířka | 96,0 mm |
| Objem | 0,90 l |
| Hmotnost (netto) | 0,565 kg |
Popis

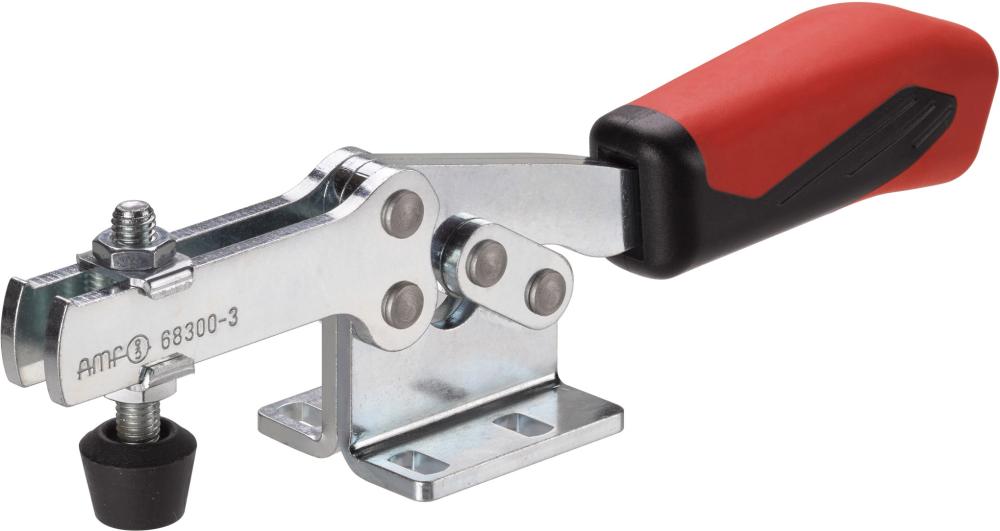

Vodorovná upínka plusProvedení: Vodorovná upínka se zvýšenou přídržnou silou, otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovaný a pasivovaný s nýty z oceli INOX a mazanými ložisky. Rukojeť odolná proti oleji s velkým madlem. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
