Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439400000 |
Upínka horizontální patice 6832 rozměr 0 AMF (93203) |
334,00 Kč
404,14 Kč s DPH
|
|
|
E7439400010 |
Upínka horizontální patice 6832 rozměr 1 AMF (93211) |
500,00 Kč
605,00 Kč s DPH
|
|
|
E7439400020 |
Upínka horizontální patice 6832 rozměr 2 AMF (93229) |
561,00 Kč
678,81 Kč s DPH
|
|
|
E7439400030 |
Upínka horizontální patice 6832 rozměr 3 AMF (93237) |
691,00 Kč
836,11 Kč s DPH
|
|
|
E7439400040 |
Upínka horizontální patice 6832 rozměr 4 AMF (93245) |
984,00 Kč
1 190,64 Kč s DPH
|
|
|
E7439400050 |
Upínka horizontální patice 6832 rozměr 5 AMF (93252) |
1 558,00 Kč
1 885,18 Kč s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 5 | |
| F1 | 3 | kN |
| F2 | 5 | kN |
| Přítlačný šroub | M8 x 65 | |
| Hmotnost | 1080 | g |

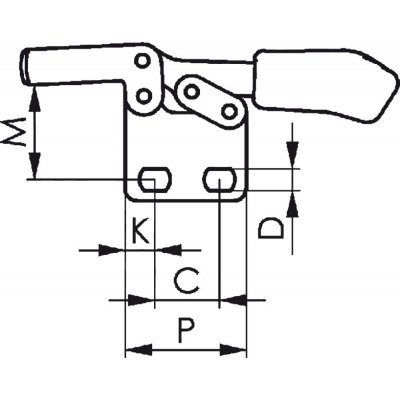

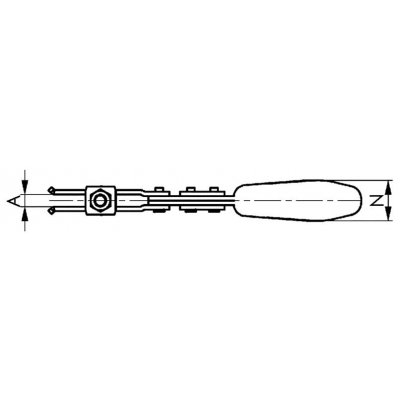

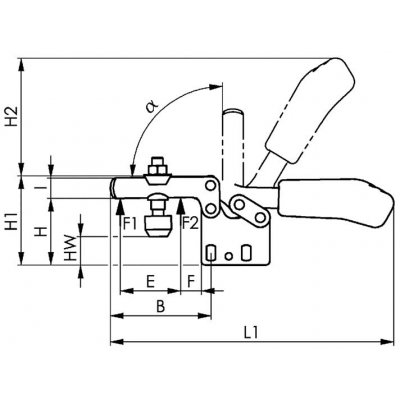

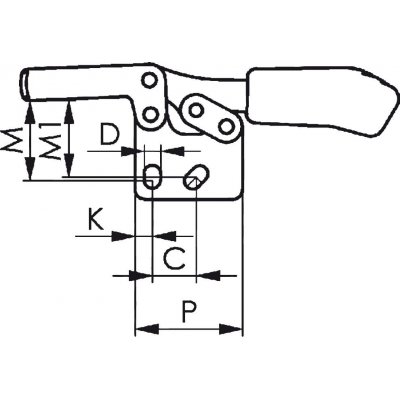

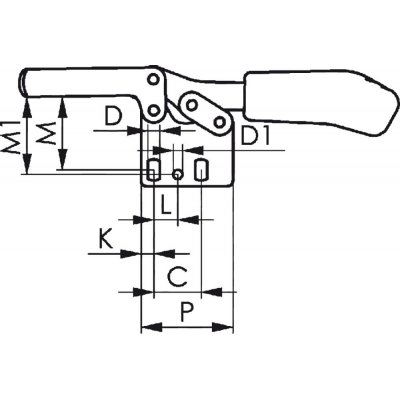

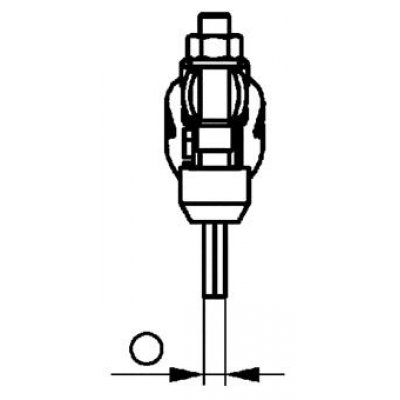

| A | 10 | |
| B | 123 | |
| C | 41,5 | |
| D | 8,5 | |
| D1 | – | |
| E | 78 | |
| F | 16 | |
| H | 65 | |
| H1 | 92,5 | |
| H2 | 128 | |
| HW min. | 21,5 | |
| HW max. | 45 | |
| I | 25 | |
| K | 12,5 | |
| L | – | |
| L1 | 321 | |
| N | 36 | |
| P | 77 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/179 |
Logistické parametry
| Výška | 36,0 mm |
|---|---|
| Délka | 240,0 mm |
| Šířka | 150,0 mm |
| Objem | 1,30 l |
| Hmotnost (netto) | 1,130 kg |
Popis

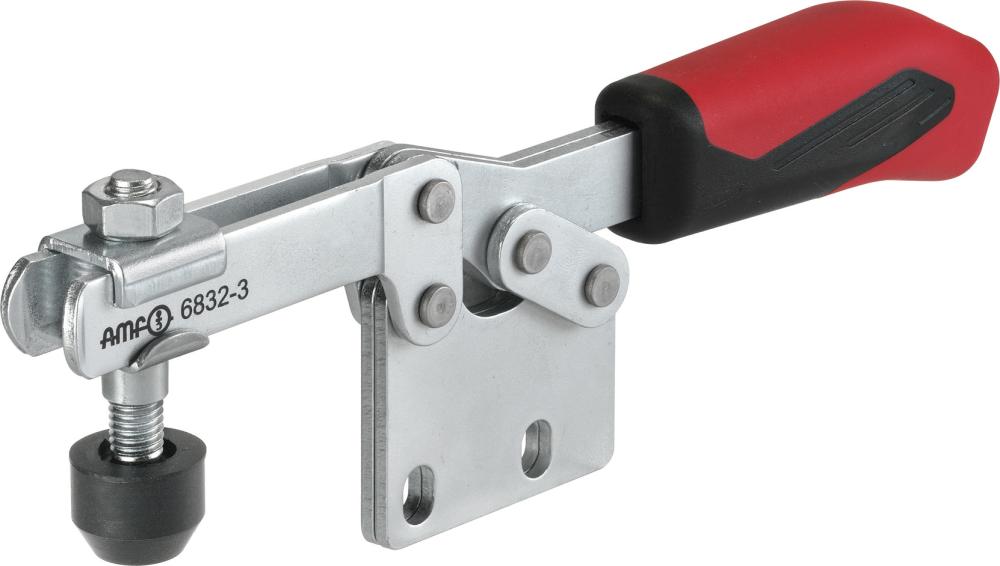

Horizontální upínka s vertikální patkouProvedení: Vodorovná upínka s otevřeným přídržným ramenem a svislou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: K upevnění na můstky a pro svařované konstrukce.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
