Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439400000 |
Upínka horizontální patice 6832 rozměr 0 AMF (93203) |
15,10 EUR
18,27 EUR s DPH
|
|
|
E7439400010 |
Upínka horizontální patice 6832 rozměr 1 AMF (93211) |
22,40 EUR
27,10 EUR s DPH
|
|
|
E7439400020 |
Upínka horizontální patice 6832 rozměr 2 AMF (93229) |
24,60 EUR
29,77 EUR s DPH
|
|
|
E7439400030 |
Upínka horizontální patice 6832 rozměr 3 AMF (93237) |
31,10 EUR
37,63 EUR s DPH
|
|
|
E7439400040 |
Upínka horizontální patice 6832 rozměr 4 AMF (93245) |
42,90 EUR
51,91 EUR s DPH
|
|
|
E7439400050 |
Upínka horizontální patice 6832 rozměr 5 AMF (93252) |
68,00 EUR
82,28 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 4 | |
| F1 | 2 | kN |
| F2 | 3 | kN |
| Přítlačný šroub | M8 x 65 | |
| Hmotnost | 700 | g |

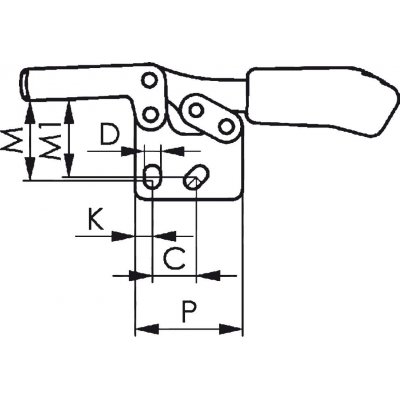

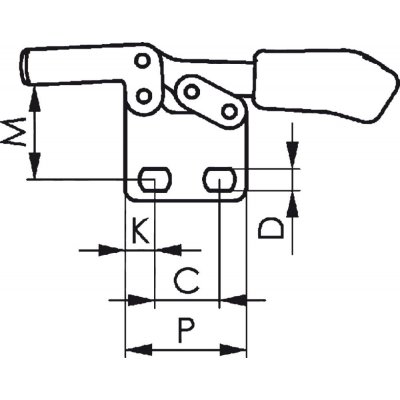

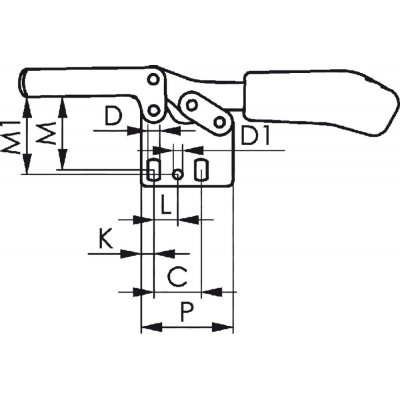

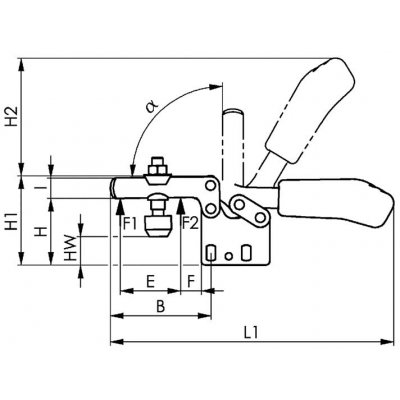

| A | 10 | |
| B | 113 | |
| C | 41 | |
| D | 8,5 | |
| D1 | 8,5 | |
| E | 63 | |
| F | 27 | |
| H | 66,5 | |
| H1 | 97 | |
| H2 | 115 | |
| HW min. | 17,5 | |
| HW max. | 46 | |
| I | 20 | |
| K | 8 | |
| L | 20,5 | |
| L1 | 287 | |

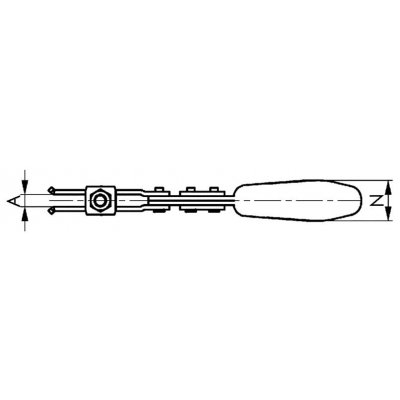

| N | 34 | |
| P | 57 | |
| alpha | 90% | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Strana katalogu FORMATplus 2023 | 3/179 |
Logistické parametry
| Výška | 36,0 mm |
|---|---|
| Délka | 235,0 mm |
| Šířka | 115,0 mm |
| Objem | 0,97 l |
| Hmotnost (netto) | 0,726 kg |
Popis

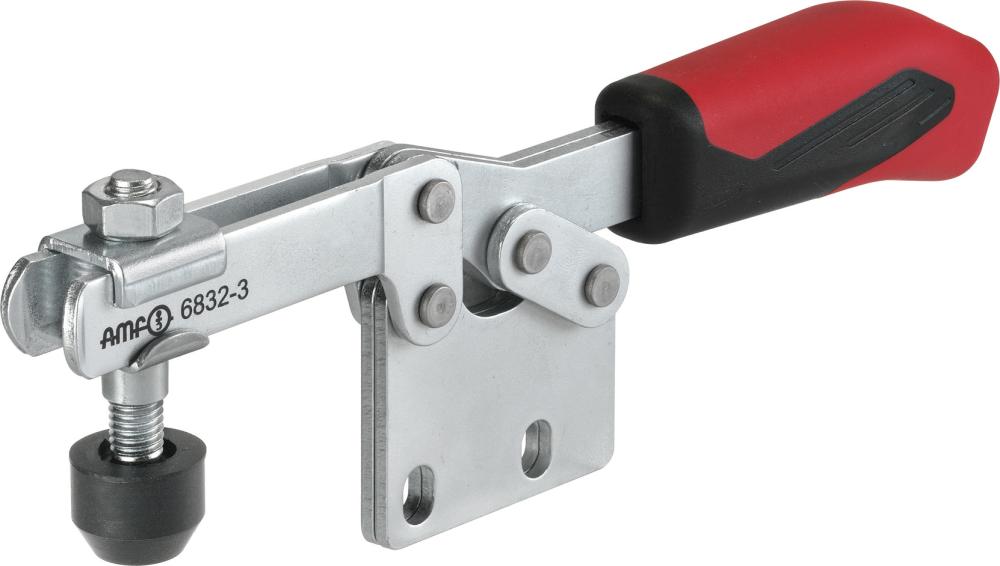

Horizontální upínka s vertikální patkouProvedení: Vodorovná upínka s otevřeným přídržným ramenem a svislou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: K upevnění na můstky a pro svařované konstrukce.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
