Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439400000 |
Upínka horizontální patice 6832 rozměr 0 AMF (93203) |
385,00 Kč
465,85 Kč s DPH
|
|
|
E7439400010 |
Upínka horizontální patice 6832 rozměr 1 AMF (93211) |
571,00 Kč
690,91 Kč s DPH
|
|
|
E7439400020 |
Upínka horizontální patice 6832 rozměr 2 AMF (93229) |
627,00 Kč
758,67 Kč s DPH
|
|
|
E7439400030 |
Upínka horizontální patice 6832 rozměr 3 AMF (93237) |
793,00 Kč
959,53 Kč s DPH
|
|
|
E7439400040 |
Upínka horizontální patice 6832 rozměr 4 AMF (93245) |
1 094,00 Kč
1 323,74 Kč s DPH
|
|
|
E7439400050 |
Upínka horizontální patice 6832 rozměr 5 AMF (93252) |
1 734,00 Kč
2 098,14 Kč s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 0,8 | kN |
| F2 | 1,1 | kN |
| Přítlačný šroub | M5 x 30 | |
| Hmotnost | 105 | g |

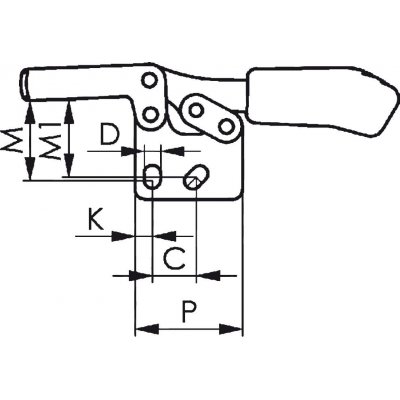

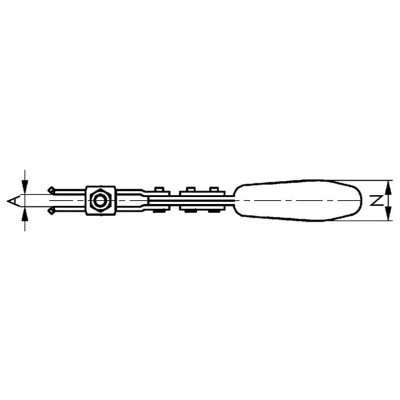

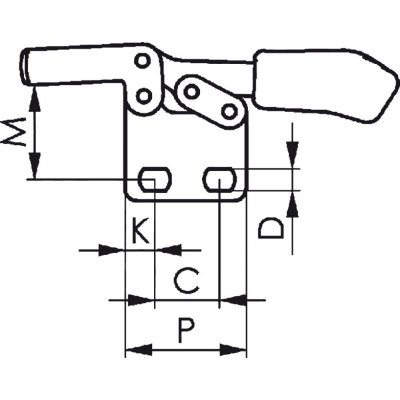

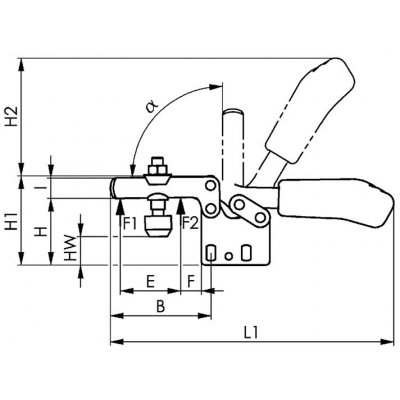

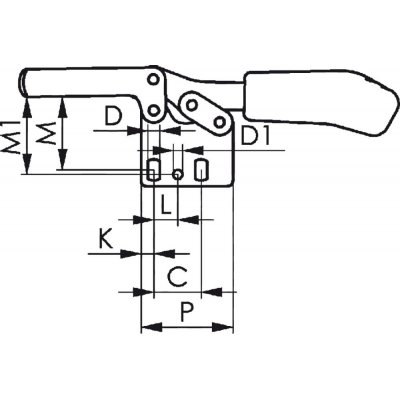

| A | 5 | |
| B | 42 | |
| C | 13–14,5 | |
| D | 5,2 | |
| D1 | – | |
| E | 6,5 | |
| F | 8 | |
| H | 31,5 | |
| H1 | 43 | |
| H2 | 49 | |
| HW min. | 8 | |
| HW max. | 15 | |
| I | 10 | |
| K | 5,5 | |
| L | – | |
| L1 | 120 | |
| N | 18 | |
| P | 34 | |
| alpha | 90% | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 93211 | |
| Strana katalogu FORMATplus 2023 | 3/179 |
Logistické parametry
| Výška | 19,0 mm |
|---|---|
| Délka | 111,0 mm |
| Šířka | 61,0 mm |
| Objem | 0,13 l |
| Hmotnost (netto) | 0,114 kg |
Popis

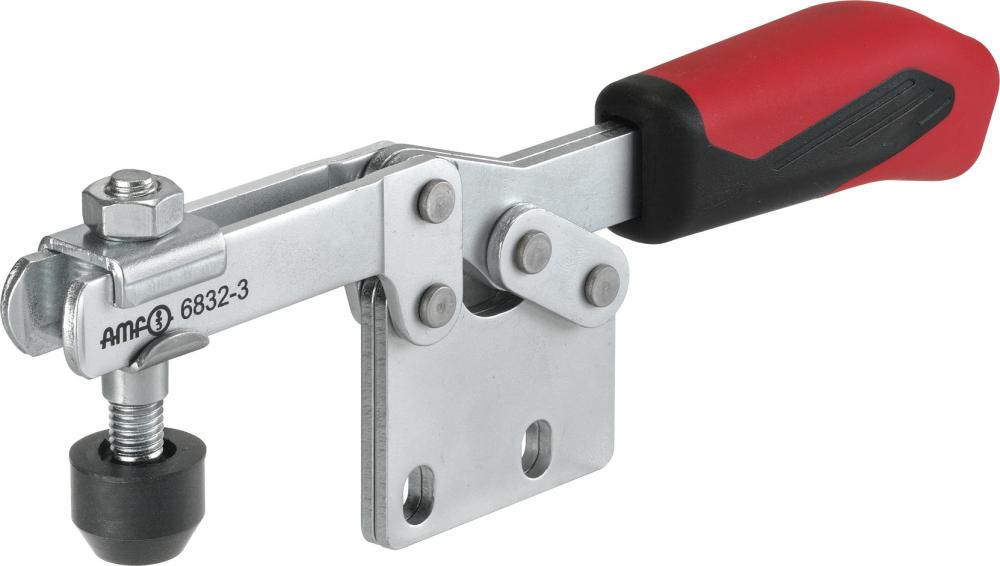

Horizontální upínka s vertikální patkouProvedení: Vodorovná upínka s otevřeným přídržným ramenem a svislou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: K upevnění na můstky a pro svařované konstrukce.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
