Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439490000 |
Upínka horizontální patice 6830NI rozměr 0 nerez AMF (95141) |
729,00 Kč
882,09 Kč s DPH
|
|
|
E7439490010 |
Upínka horizontální patice 6830NI rozměr 1 nerez AMF (95166) |
1 030,00 Kč
1 246,30 Kč s DPH
|
|
|
E7439490020 |
Upínka horizontální patice 6830NI rozměr 2 nerez AMF (95182) |
1 142,00 Kč
1 381,82 Kč s DPH
|
|
|
E7439490030 |
Upínka horizontální patice 6830NI rozměr 3 nerez AMF (95208) |
1 405,00 Kč
1 700,05 Kč s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 3 | |

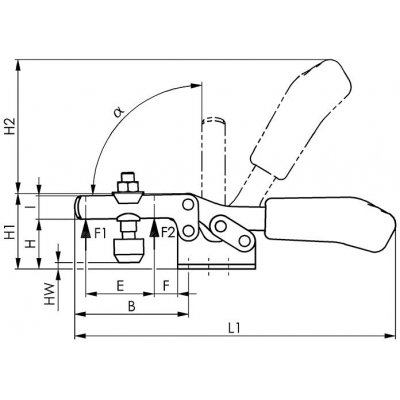

| F1 | 1,8 | kN |
| F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 45 | |
| Hmotnost | 320 | g |

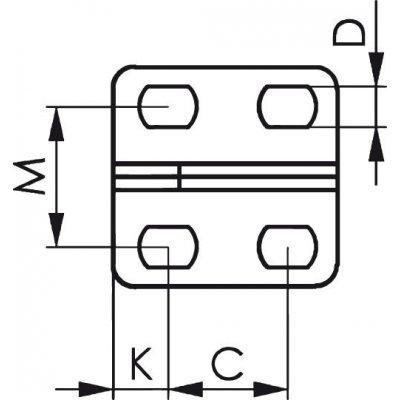

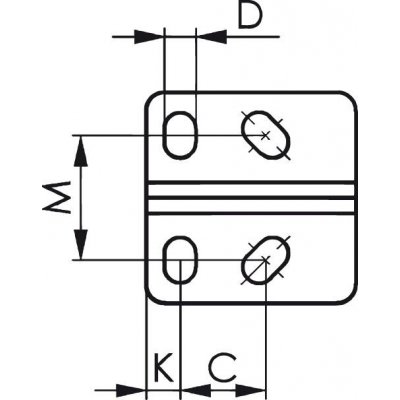

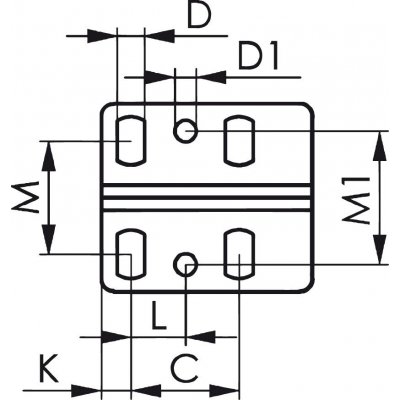

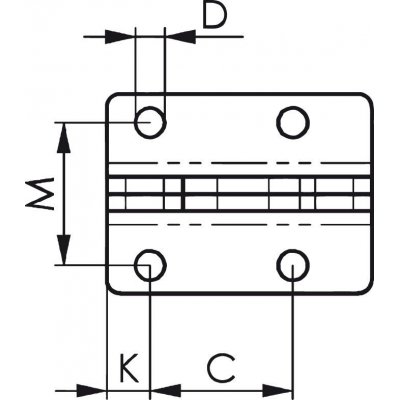

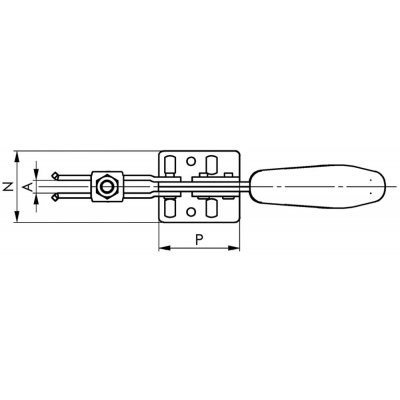

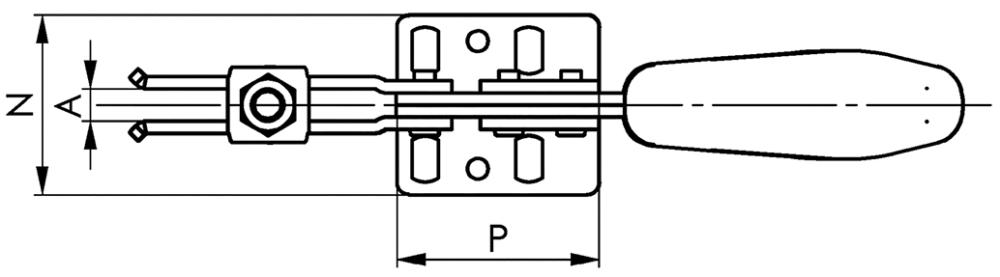

| A | 8 | |
| B | 73 | |
| C | 25,7 | |
| D | 6,5 | |
| D1 | 8,5 | |
| E | 38 | |
| F | 14 | |
| H | 32 | |
| H1 | 48,5 | |
| H2 | 86 | |
| HW min. | –2 | |
| HW max. | 9 | |
| I | 15 | |
| K | 7 | |
| L | 13 | |
| L1 | 206 | |
| M | 41,5 | |
| M1 | 31,6 | |
| N | 45,5 | |
| P | 50 | |
| alpha | 90% | |
| Značka | AMF | |
| Název výrobce | Andreas Maier GmbH & Co KG | |
| Položkové číslo výrobce | 95208 | |
| Strana katalogu FORMATplus 2023 | 3/177 |
Logistické parametry
| Výška | 30,0 mm |
|---|---|
| Délka | 320,0 mm |
| Šířka | 230,0 mm |
| Objem | 2,21 l |
| Hmotnost (netto) | 0,840 kg |
Popis
Horizontální upínka s horizontální patkou, ocel INOX, leštěnáProvedení: Vodorovná upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Ocel INOX, leštěná.
Rozsah dodávky: Komplet s nerezovým přítlačným šroubem.
Vhodný i pro potravinářský průmysl.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
