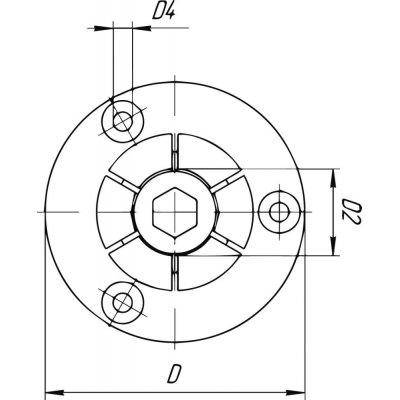

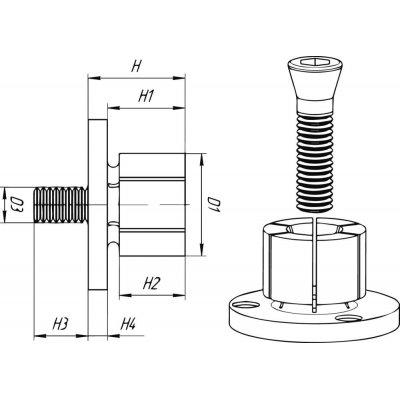

| WGNr. | W343 | |
| Rozpětí D1 | 12,2–14,2 | mm |
| O D h9 | 31,5 | mm |
| Rozměr D3 | M6 | |
| Rozměr D4 | M3 | mm |
| Rozměr H | 24,9 | mm |
| Rozměr H1 | 19 | mm |
| Rozměr H2 | 15 | mm |
| Rozměr H3 | 12 | mm |
| Rozměr H4 | 5,9 | mm |
| Upínací síla | 8,5 | kN |
| Značka | MITEE BITE | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Strana katalogu FORMATplus 2023 | 3/143 |
Logistické parametry
| Výška | 32,0 mm |
|---|---|
| Délka | 79,0 mm |
| Šířka | 52,0 mm |
| Objem | 0,13 l |
| Hmotnost (netto) | 0,071 kg |
Popis

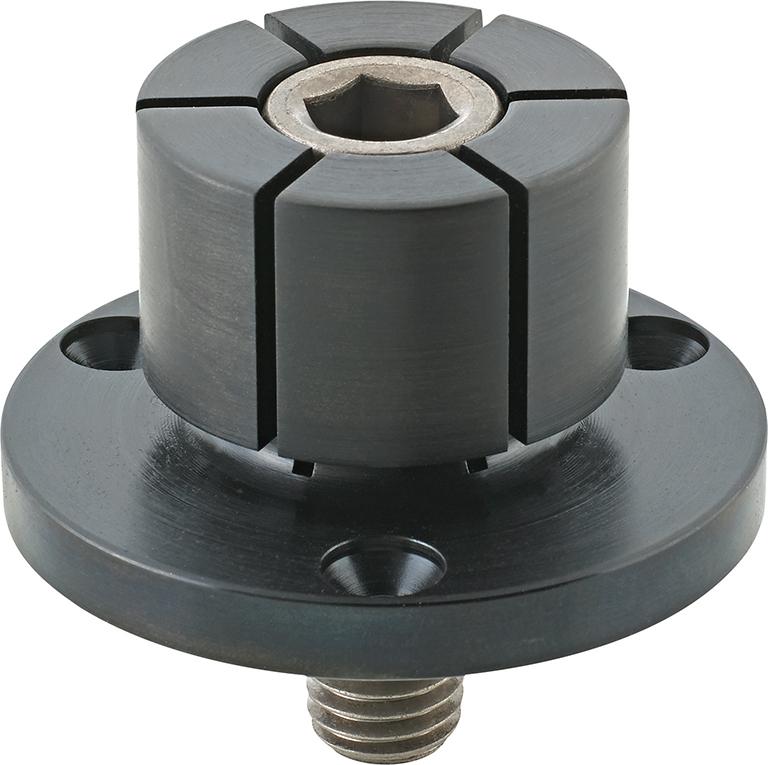

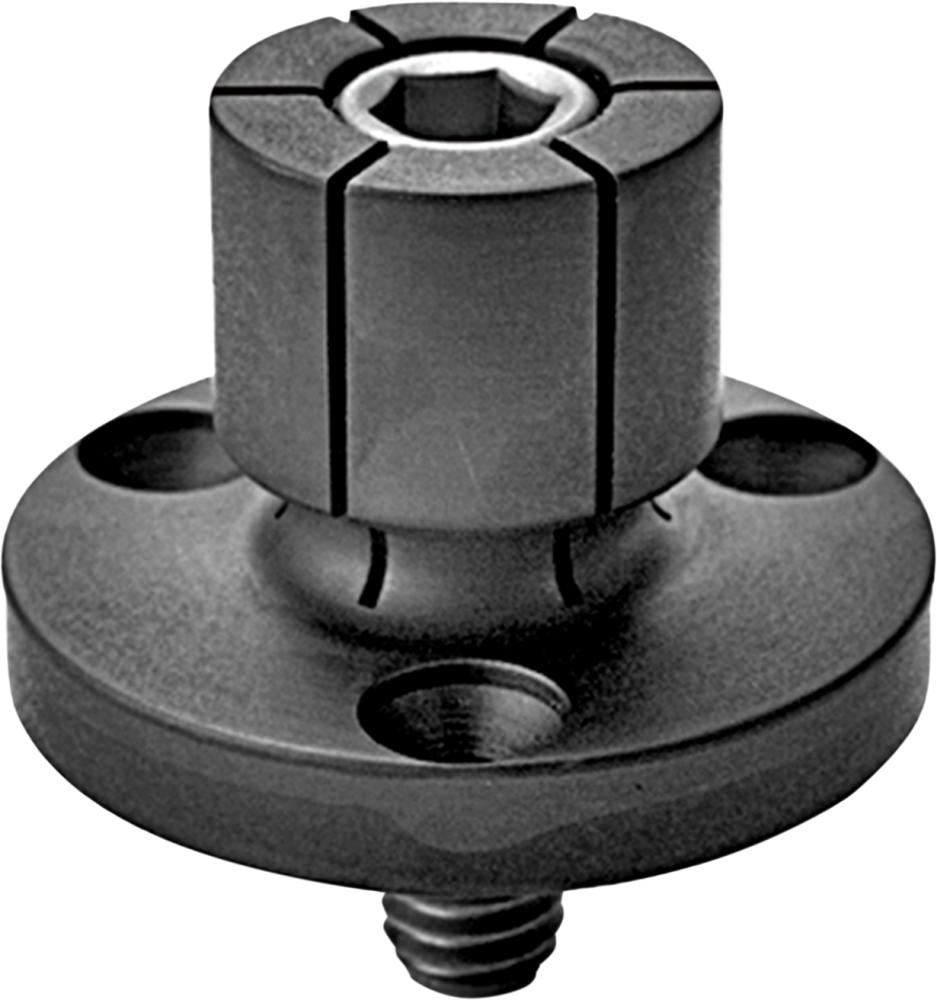

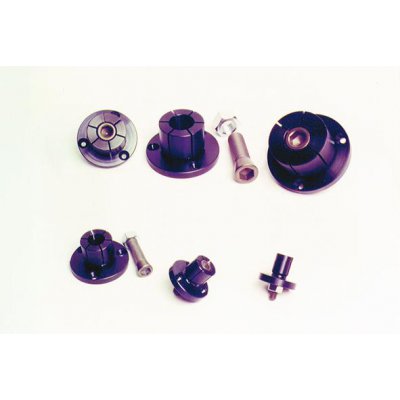

Upínací trn XPAProvedení: Ze stavební oceli, s kaleným a povrstveným upínacím šroubem. Průměr upínací příruby je koncentrický vzhledem k upínacímu průměru, tím se dosahuje vysoké přesnosti opakování dílců.

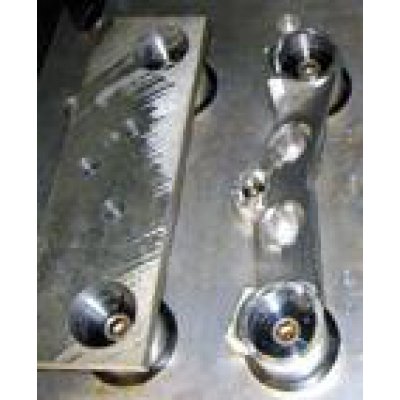

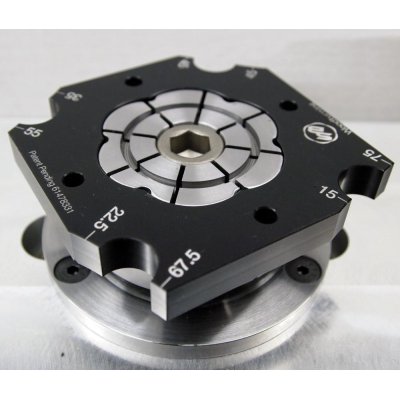

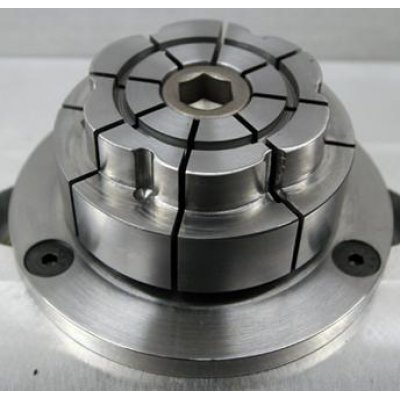

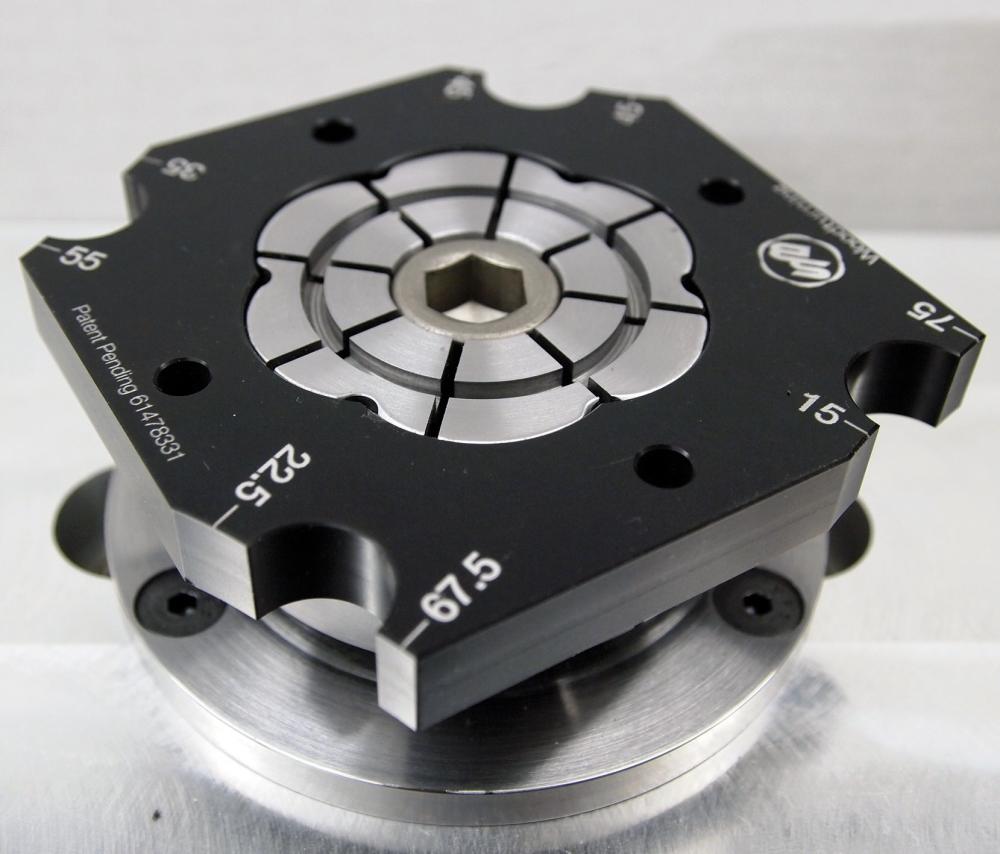

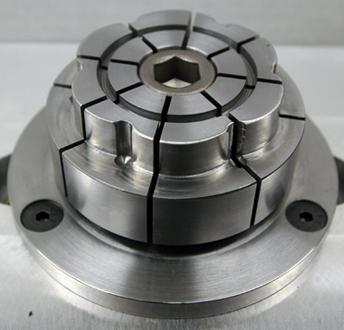

Použití: Téměř každý obrobek (např. soustružený, frézovaný, vrtaný apod.) má minimálně jeden otvor a přesně ten je použit k upnutí upínacím trnem XPA. Upnutí je tak provedeno zevnitř a obrábění 2. strany je tak bezproblémové. Malé rozměry dovolují obrábění z několika stran bez rušivých hran na výrobku. Upínač lze opracovat a soustružením a frézováním přizpůsobit na daný průměr. Automatizovatelný s hydraulikou a pneumatikou.
Obsah dodávky: upínací trn se 3 upevňovacími šrouby.
Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de
