Varianty
Info

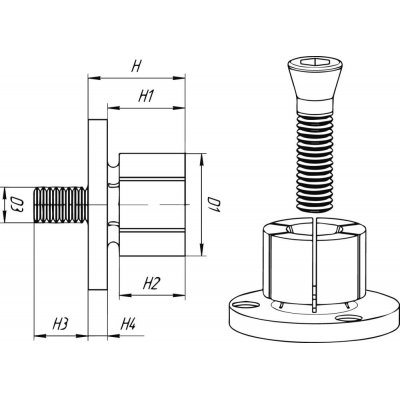

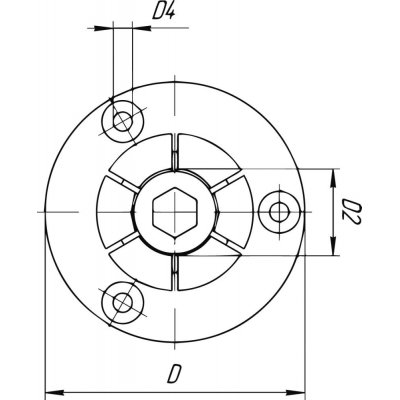

| WGNr. | W343 | |
| Rozpětí D1 | 29,3–42 | mm |
| O D h9 | 69,5 | mm |
| Rozměr D3 | M16 | |
| Rozměr D4 | M5 | mm |
| Rozměr H | 39,6 | mm |
| Rozměr H1 | 31,8 | mm |
| Rozměr H2 | 27 | mm |
| Rozměr H3 | 22 | mm |
| Rozměr H4 | 7,9 | mm |
| Upínací síla | 44,5 | kN |
| Značka | MITEE BITE | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Strana katalogu FORMATplus 2023 | 3/143 |
Logistické parametry
| Výška | 55,0 mm |
|---|---|
| Délka | 90,0 mm |
| Šířka | 83,0 mm |
| Objem | 0,41 l |
| Hmotnost (netto) | 0,603 kg |
Popis

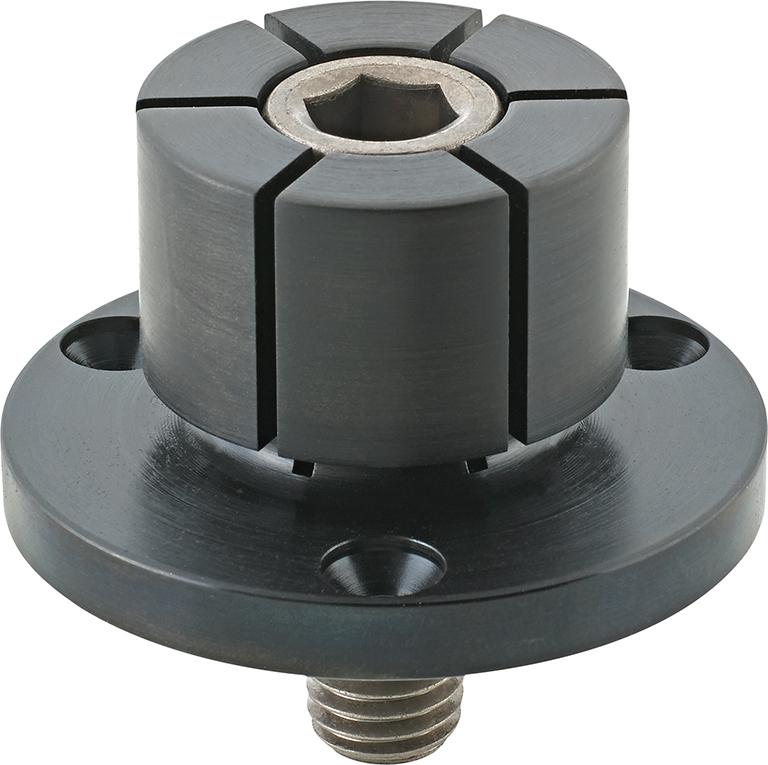

Upínací trn XPAProvedení: Ze stavební oceli, s kaleným a povrstveným upínacím šroubem. Průměr upínací příruby je koncentrický vzhledem k upínacímu průměru, tím se dosahuje vysoké přesnosti opakování dílců.

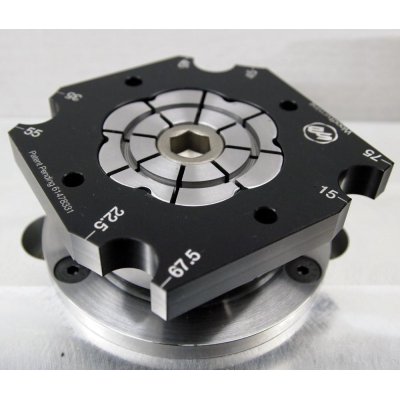

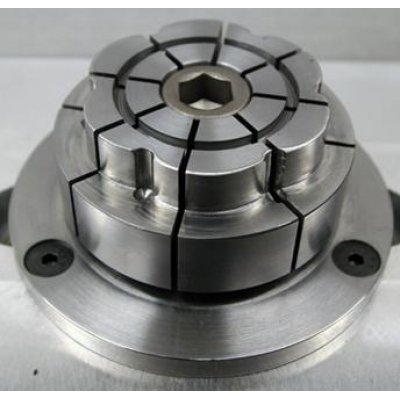

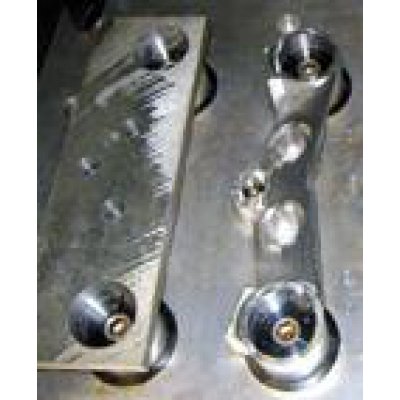

Použití: Téměř každý obrobek (např. soustružený, frézovaný, vrtaný apod.) má minimálně jeden otvor a přesně ten je použit k upnutí upínacím trnem XPA. Upnutí je tak provedeno zevnitř a obrábění 2. strany je tak bezproblémové. Malé rozměry dovolují obrábění z několika stran bez rušivých hran na výrobku. Upínač lze opracovat a soustružením a frézováním přizpůsobit na daný průměr. Automatizovatelný s hydraulikou a pneumatikou.

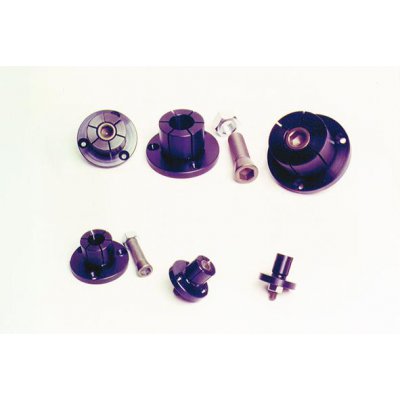

Obsah dodávky: upínací trn se 3 upevňovacími šrouby.
Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
