Upínací trn PA M12x35,30mm MITEE-BITE 38250

Upínací trn PA M12x35,30mm MITEE-BITE
1 2 3 4 5
Výrobce: MITEE-BITE
Kód zboží:E7439170430
Product number:38250
Čárový kód (EAN):4046368382507
Cena bez DPH:
3 494,00 Kč
4 227,74 Kč s DPH
skladem: 11 a více ks
- + ks
Upínací trn PA M12x35,30mm MITEE-BITE
Upínací trn PA M12x35,30mm MITEE-BITE - obrázek Upínací trn PA M12x35,30mm MITEE-BITE - obrázek Upínací trn PA M12x35,30mm MITEE-BITE - obrázek Upínací trn PA M12x35,30mm MITEE-BITE - obrázek Upínací trn PA M12x35,30mm MITEE-BITE - obrázek Upínací trn PA M12x35,30mm MITEE-BITE - obrázek

Varianty

Kód Název Cena Košík
Upínací svorka excentrická pro upínací přípravek M4 MITEE-BITE E7439170000

Upínací svorka excentrická pro upínací přípravek M4 MITEE-BITE (50204)

158,00 Kč
191,18 Kč s DPH
Upínací svorka excentrická pro upínací přípravek M6 MITEE-BITE E7439170010

Upínací svorka excentrická pro upínací přípravek M6 MITEE-BITE (50206)

158,00 Kč
191,18 Kč s DPH
Upínací svorka excentrická pro upínací přípravek M8 MITEE-BITE E7439170020

Upínací svorka excentrická pro upínací přípravek M8 MITEE-BITE (50208)

173,00 Kč
209,33 Kč s DPH
Upínací svorka excentrická pro upínací přípravek M10 MITEE-BITE E7439170030

Upínací svorka excentrická pro upínací přípravek M10 MITEE-BITE (50210)

207,00 Kč
250,47 Kč s DPH
Upínací svorka excentrická pro upínací přípravek M12 MITEE-BITE E7439170040

Upínací svorka excentrická pro upínací přípravek M12 MITEE-BITE (50212)

263,00 Kč
318,23 Kč s DPH
Upínací svorka excentrická pro upínací přípravek M16 MITEE-BITE E7439170050

Upínací svorka excentrická pro upínací přípravek M16 MITEE-BITE (50216)

426,00 Kč
515,46 Kč s DPH
Upínací svorka excentrická pro strojní stůl T-drážka 8 MITEE-BITE E7439170060

Upínací svorka excentrická pro strojní stůl T-drážka 8 MITEE-BITE (50422)

778,00 Kč
941,38 Kč s DPH
Upínací svorka excentrická pro strojní stůl T-drážka 10 MITEE-BITE E7439170070

Upínací svorka excentrická pro strojní stůl T-drážka 10 MITEE-BITE (50424)

806,00 Kč
975,26 Kč s DPH
Upínací svorka excentrická pro strojní stůl T-drážka 12 MITEE-BITE E7439170080

Upínací svorka excentrická pro strojní stůl T-drážka 12 MITEE-BITE (50426)

826,00 Kč
999,46 Kč s DPH
Upínací svorka excentrická pro strojní stůl T-drážka 14 MITEE-BITE E7439170090

Upínací svorka excentrická pro strojní stůl T-drážka 14 MITEE-BITE (50428)

836,00 Kč
1 011,56 Kč s DPH
Upínací svorka excentrická pro strojní stůl T-drážka 16 MITEE-BITE E7439170100

Upínací svorka excentrická pro strojní stůl T-drážka 16 MITEE-BITE (50430)

854,00 Kč
1 033,34 Kč s DPH
Upínací svorka excentrická pro strojní stůl T-drážka 18 MITEE-BITE E7439170110

Upínací svorka excentrická pro strojní stůl T-drážka 18 MITEE-BITE (50532)

893,00 Kč
1 080,53 Kč s DPH
Upínací svorka excentrická pro strojní stůl T-drážka 20 MITEE-BITE E7439170120

Upínací svorka excentrická pro strojní stůl T-drážka 20 MITEE-BITE (50434)

1 104,00 Kč
1 335,84 Kč s DPH
Upínací svorka excentrická strojní stůl T-drážka 22 MITEE-BITE E7439170130

Upínací svorka excentrická strojní stůl T-drážka 22 MITEE-BITE (50436)

1 568,00 Kč
1 897,28 Kč s DPH
Upínací příložka vratná pružina pro upínací přípravek T-drážka 14 MITEE-BITE E7439170140

Upínací příložka vratná pružina pro upínací přípravek T-drážka 14 MITEE-BITE (54014)

2 030,00 Kč
2 456,30 Kč s DPH
Upínací příložka vratná pružina pro upínací přípravek T-drážka 16 MITEE-BITE E7439170150

Upínací příložka vratná pružina pro upínací přípravek T-drážka 16 MITEE-BITE (54016)

2 030,00 Kč
2 456,30 Kč s DPH
Upínací příložka vratná pružina pro upínací přípravek T-drážka 18 MITEE-BITE E7439170160

Upínací příložka vratná pružina pro upínací přípravek T-drážka 18 MITEE-BITE (54018)

2 206,00 Kč
2 669,26 Kč s DPH
Upínací příložka vratná pružina pro upínací přípravek bez T-matic MITEE-BITE E7439170170

Upínací příložka vratná pružina pro upínací přípravek bez T-matic MITEE-BITE (54000)

1 777,00 Kč
2 150,17 Kč s DPH
Upínák s dvojitým klínem upínací síla 0,8kN MITEE-BITE E7439170180

Upínák s dvojitým klínem upínací síla 0,8kN MITEE-BITE (80250)

502,00 Kč
607,42 Kč s DPH
Upínák s dvojitým klínem upínací síla 1,3kN MITEE-BITE E7439170190

Upínák s dvojitým klínem upínací síla 1,3kN MITEE-BITE (80375)

502,00 Kč
607,42 Kč s DPH
Upínák s dvojitým klínem upínací síla 2,2kN MITEE-BITE E7439170200

Upínák s dvojitým klínem upínací síla 2,2kN MITEE-BITE (80500)

370,00 Kč
447,70 Kč s DPH
Upínák s dvojitým klínem upínací síla 6,6kN MITEE-BITE E7439170210

Upínák s dvojitým klínem upínací síla 6,6kN MITEE-BITE (80750)

513,00 Kč
620,73 Kč s DPH
Upínák s dvojitým klínem upínací síla 8,8kN MITEE-BITE E7439170220

Upínák s dvojitým klínem upínací síla 8,8kN MITEE-BITE (81000)

609,00 Kč
736,89 Kč s DPH
Upínák s dvojitým klínem upínací síla 15,5kN MITEE-BITE E7439170230

Upínák s dvojitým klínem upínací síla 15,5kN MITEE-BITE (81500)

2 678,00 Kč
3 240,38 Kč s DPH
Upínák s dvojitým klínem upínací síla 26,6kN MITEE-BITE E7439170240

Upínák s dvojitým klínem upínací síla 26,6kN MITEE-BITE (82000)

4 067,00 Kč
4 921,07 Kč s DPH
Upínací svorka Pitbull Hrana ostří ocel 2,8kn MITEE-BITE E7439170250

Upínací svorka Pitbull Hrana ostří ocel 2,8kn MITEE-BITE (56000)

574,00 Kč
694,54 Kč s DPH
Upínací svorka Pitbull tupá hrana ocel 2,8kn MITEE-BITE E7439170260

Upínací svorka Pitbull tupá hrana ocel 2,8kn MITEE-BITE (56010)

569,00 Kč
688,49 Kč s DPH
Upínací svorka Pitbull tupá hrana MS 0,9kn MITEE-BITE E7439170270

Upínací svorka Pitbull tupá hrana MS 0,9kn MITEE-BITE (56015)

576,00 Kč
696,96 Kč s DPH
Upínací svorka Pitbull Hrana ostří ocel 6,6kn MITEE-BITE E7439170280

Upínací svorka Pitbull Hrana ostří ocel 6,6kn MITEE-BITE (56020)

594,00 Kč
718,74 Kč s DPH
Upínací svorka Pitbull tupá hrana ocel 6,6kn MITEE-BITE E7439170290

Upínací svorka Pitbull tupá hrana ocel 6,6kn MITEE-BITE (56030)

587,00 Kč
710,27 Kč s DPH
Upínací svorka Pitbull tupá hrana MS 1,7kn MITEE-BITE E7439170300

Upínací svorka Pitbull tupá hrana MS 1,7kn MITEE-BITE (56040)

597,00 Kč
722,37 Kč s DPH
Upínací svorka Pitbull Hrana ostří ocel 16,0 MITEE-BITE E7439170310

Upínací svorka Pitbull Hrana ostří ocel 16,0 MITEE-BITE (56050)

765,00 Kč
925,65 Kč s DPH
Upínací svorka Pitbull tupá hrana ocel 16,0 MITEE-BITE E7439170320

Upínací svorka Pitbull tupá hrana ocel 16,0 MITEE-BITE (56060)

760,00 Kč
919,60 Kč s DPH
Upínací svorka Pitbull tupá hrana MS 4,2 MITEE-BITE E7439170330

Upínací svorka Pitbull tupá hrana MS 4,2 MITEE-BITE (56065)

768,00 Kč
929,28 Kč s DPH
Upínací svorka Pitbull Hrana ostří ocel 26,0 MITEE-BITE E7439170340

Upínací svorka Pitbull Hrana ostří ocel 26,0 MITEE-BITE (56070)

1 255,00 Kč
1 518,55 Kč s DPH
Upínací svorka Pitbull tupá hrana ocel 26,0 MITEE-BITE E7439170350

Upínací svorka Pitbull tupá hrana ocel 26,0 MITEE-BITE (56075)

1 255,00 Kč
1 518,55 Kč s DPH
Upínací svorka Pitbull Hrana ostří ocel 37,5 MITEE-BITE E7439170360

Upínací svorka Pitbull Hrana ostří ocel 37,5 MITEE-BITE (56080)

2 162,00 Kč
2 616,02 Kč s DPH
Upínací svorka Pitbull tupá hrana ocel 37,5 MITEE-BITE E7439170370

Upínací svorka Pitbull tupá hrana ocel 37,5 MITEE-BITE (56085)

2 162,00 Kč
2 616,02 Kč s DPH
Upínací trn PA M2x7,40mm MITEE-BITE E7439170380

Upínací trn PA M2x7,40mm MITEE-BITE (38000)

2 168,00 Kč
2 623,28 Kč s DPH
Upínací trn PA M4x12,40mm MITEE-BITE E7439170390

Upínací trn PA M4x12,40mm MITEE-BITE (38050)

1 754,00 Kč
2 122,34 Kč s DPH
Upínací trn PA M6x14,20mm MITEE-BITE E7439170400

Upínací trn PA M6x14,20mm MITEE-BITE (38100)

2 071,00 Kč
2 505,91 Kč s DPH
Upínací trn PA M8x20,00mm MITEE-BITE E7439170410

Upínací trn PA M8x20,00mm MITEE-BITE (38150)

2 188,00 Kč
2 647,48 Kč s DPH
Upínací trn PA M10x27,00mm MITEE-BITE E7439170420

Upínací trn PA M10x27,00mm MITEE-BITE (38200)

2 805,00 Kč
3 394,05 Kč s DPH
Upínací trn PA M12x35,30mm MITEE-BITE E7439170430

Upínací trn PA M12x35,30mm MITEE-BITE (38250)

3 494,00 Kč
4 227,74 Kč s DPH
Upínací trn PA M16x42,00mm MITEE-BITE E7439170440

Upínací trn PA M16x42,00mm MITEE-BITE (38300)

4 488,00 Kč
5 430,48 Kč s DPH
Upínací trn PA M16x51,00mm MITEE-BITE E7439170450

Upínací trn PA M16x51,00mm MITEE-BITE (38350)

4 590,00 Kč
5 553,90 Kč s DPH
Upínací trn PA M16x77,00mm MITEE-BITE E7439170460

Upínací trn PA M16x77,00mm MITEE-BITE (38400)

7 982,00 Kč
9 658,22 Kč s DPH
Upínací trn PA M16x103,00mm MITEE-BITE E7439170470

Upínací trn PA M16x103,00mm MITEE-BITE (38450)

10 481,00 Kč
12 682,01 Kč s DPH
rozbalit

Info

WGNr. W343

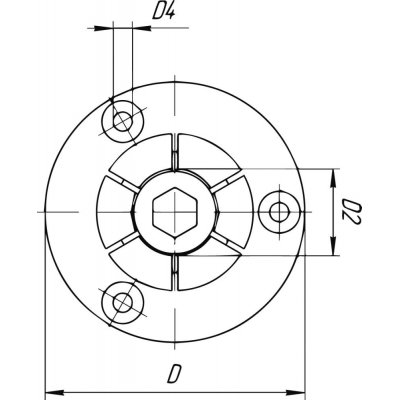

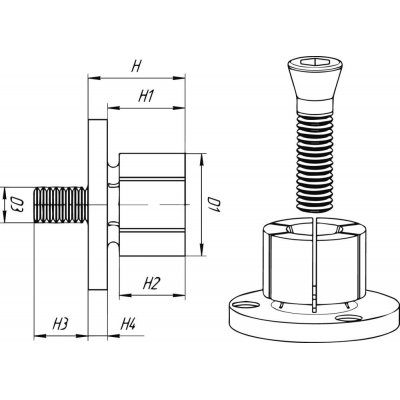

Upínací rozsah D1 23–35,3 mm
Ø D h9 56 mm
Rozměr D3 M12
Rozměr D4 M4 mm
Rozměr H 31,8 mm
Rozměr H1 25,4 mm
Rozměr H2 20,6 mm
Rozměr H3 21 mm
Rozměr H4 6,4 mm
Upínací síla 26,3 kN
Strana katalogu FORMATplus 2023 3/143

Logistické parametry

Výška45,0 mm
Délka65,0 mm
Šířka104,0 mm
Objem0,30 l
Hmotnost (netto)0,322 kg

Popis

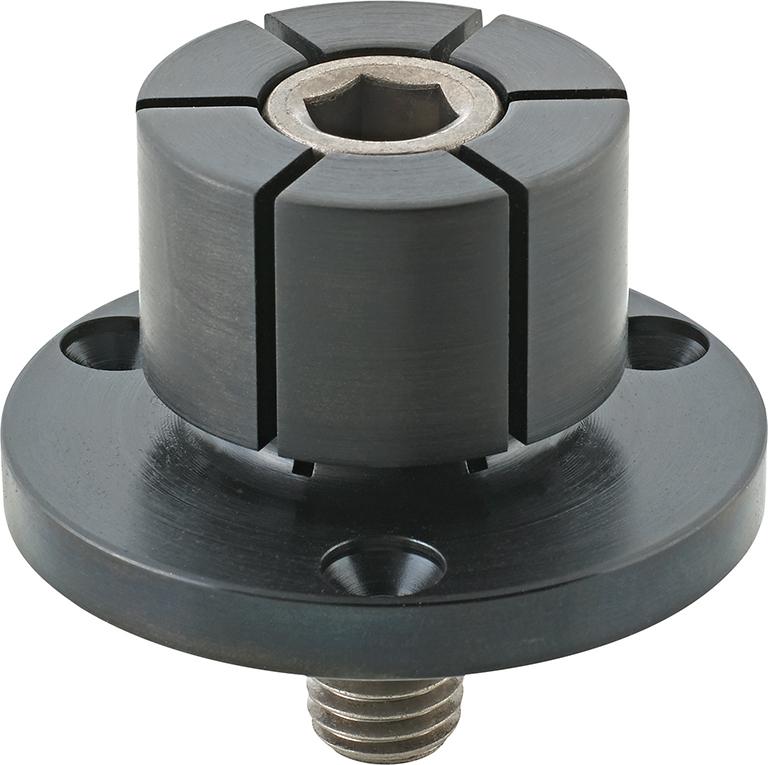

Upínací trn XPA

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Provedení: Specialitou tohoto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Provedení: Ze stavební oceli, s tvrzeným a povrstveným upínacím šroubem. Průměr upínací příruby je koncentrický vzhledem k upínacímu průměru, tím se dosahuje vysoké přesnosti opakování dílců.

Použití: Téměř každý obrobek (např. soustružený, frézovaný, vrtaný apod.) má minimálně jeden otvor a přesně ten je použit k upnutí upínacím trnem XPA. Upnutí je tak provedeno zevnitř a obrábění 2. strany je tak bezproblémové. Malé rozměry dovolují obrábění z několika stran bez rušivých hran na výrobku. Upínač lze opracovat a soustružením a frézováním přizpůsobit na daný průměr. Automatizovatelný s hydraulikou a pneumatikou.

Rozsah dodávky: Upínací trn se 3 upevňovacími šrouby.

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
