Varianty
Info

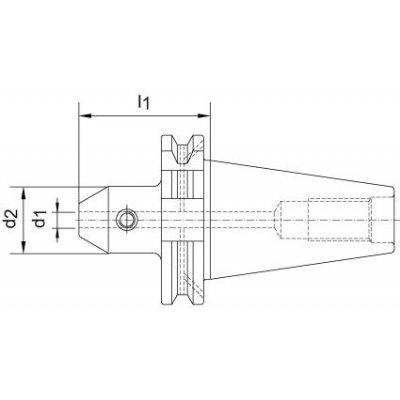

| WGNr. | W050 | |
| Kužel | SK 40 | |
| d1 | 20 | mm |
| l1 | 160 | mm |
| d2 | 52 | mm |
| Strana katalogu FORMATplus 2023 | 3/7 |
Popis

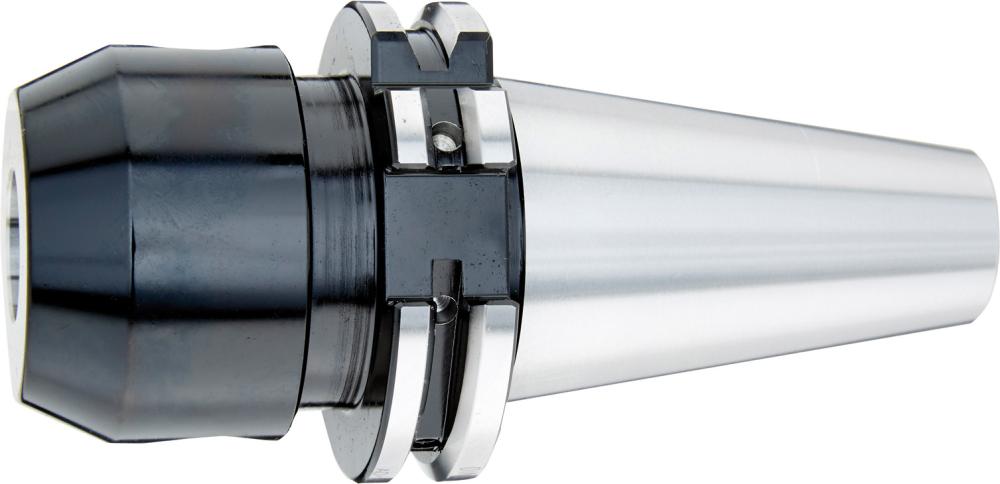

Upínač nástrojů Weldon ISO 7388-1 (DIN 69871) AD/B, SK 40, FORTISProvedení: Z legované cementační oceli, s centrálním otvorem pro přívod chladiva a pevností v tahu v jádru cca 950 N/mm2. S hloubkou zakalení min. 0,5 mm.
Tolerance úhlu kužele: AT3
Drsnost povrchu kuželu: Ra < 0,4 mm
Otvor v toleranci: H5
Tvrdost po kalení: 58 ±2 HRC
Použití: K upnutí fréz s válcovou stopkou a boční unášecí plochou ve shodě s DIN 1835-B a DIN 6535-HB.
Rozsah dodávky: Upínací trn s upínacím šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
