Varianty
Info

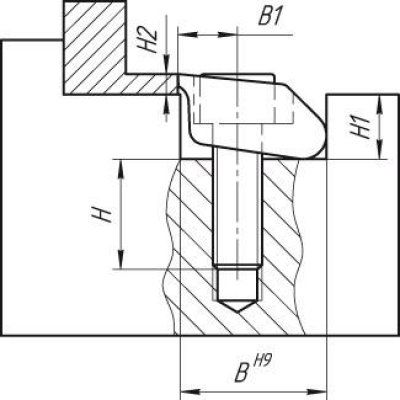

| WGNr. | W343 | |
| Počet závitů | M6 | |
| Šířka svorky | 19,1 | mm |
| Svěrná dráha | 0,6 | mm |
| Rozměr B H9 | 19,05 | mm |
| Rozměr B1 | 7,6 | mm |
| Rozměr H | 14,48 | mm |
| Rozměr H1 | 7,2 | mm |
| Rozměr H2 | 3,8 | mm |
| Utahovací moment | 22,5 | N·m |
| Upínací síla | 16 | kN |
| Strana katalogu FORMATplus 2023 | 3/144 |
Logistické parametry
| Výška | 21,0 mm |
|---|---|
| Délka | 37,0 mm |
| Šířka | 60,0 mm |
| Objem | 0,05 l |
| Hmotnost (netto) | 0,021 kg |
Popis

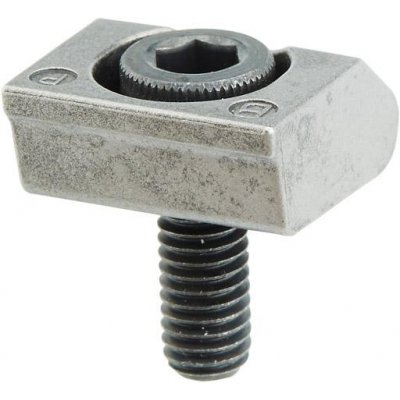

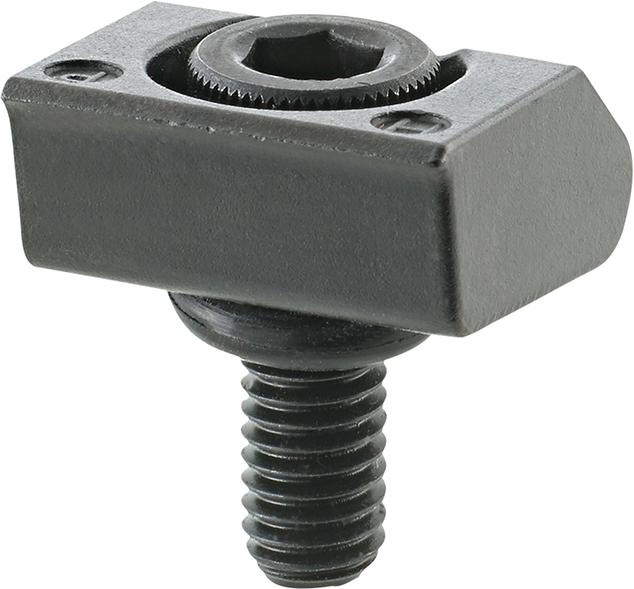

Upínka Pitbull® z nástrojové oceli s ostřímUniverzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.
Provedení: Specialitou tohoto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

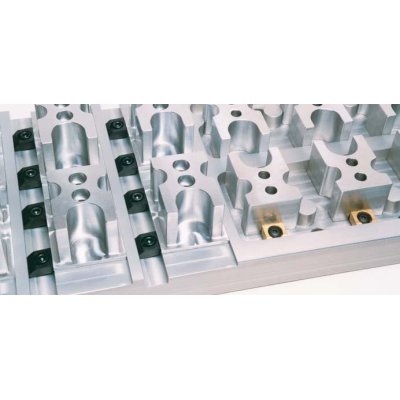

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

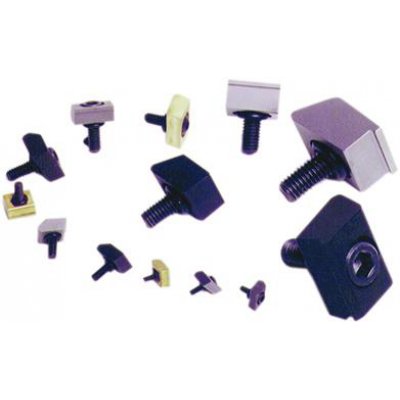

Provedení: Upínací svorky Pitbull jsou k dostání ve 3 provedeních:

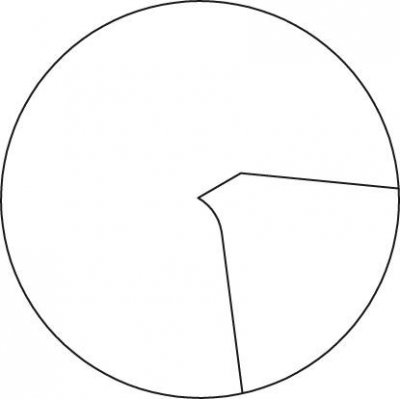

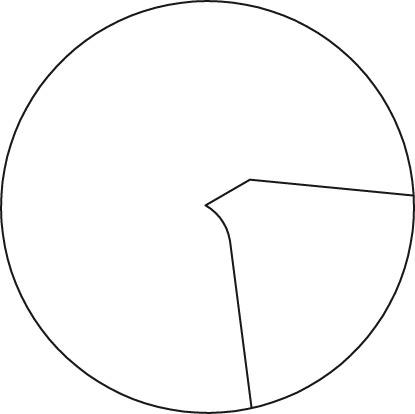

–z nástrojové oceli, s ostřím na neobrobené součásti (odlitky, výkovky nebo řezané díly)

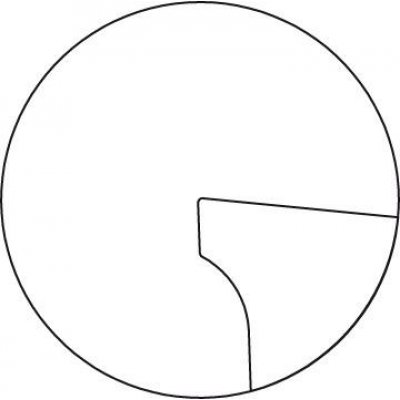

- z nástrojové oceli, tupá hrana pro všeobecné práce
- z mosazi, tupá hrana zabraňuje vzniku otlaku.
Použití: Jednoduché a geniální. Zadní strana svorky se opírá po utažení šroubu (DIN 912) směrem vpřed a směrem dolů. Tím vzniká absolutní přítlačný účinek k přesnému obrábění nejrůznějších obrobků. Kromě toho je ideální k upnutí v několika bodech. Malé rozměry dovolují obrábění z několika stran bez rušivých hran na výrobku.
Rozsah dodávky: Upínací svorka se šroubem (DIN 912), svorkou a O-kroužkem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
