Varianty
Info

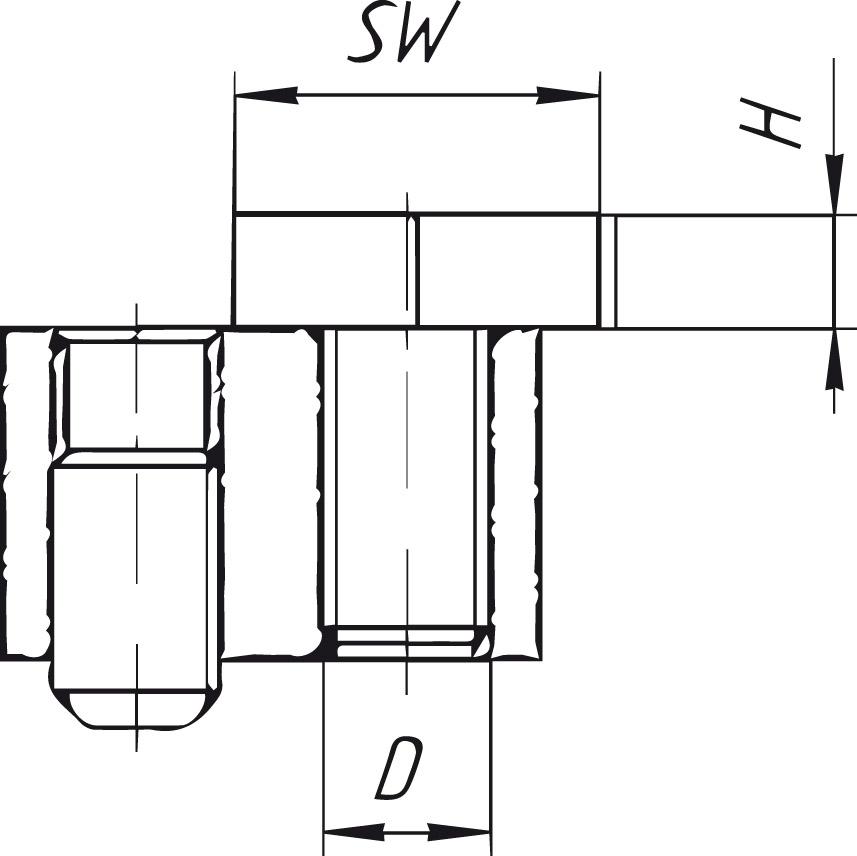

| WGNr. | W343 | |

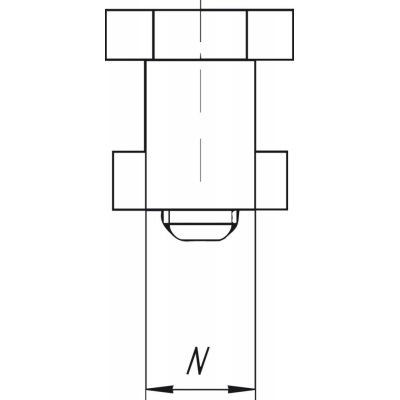

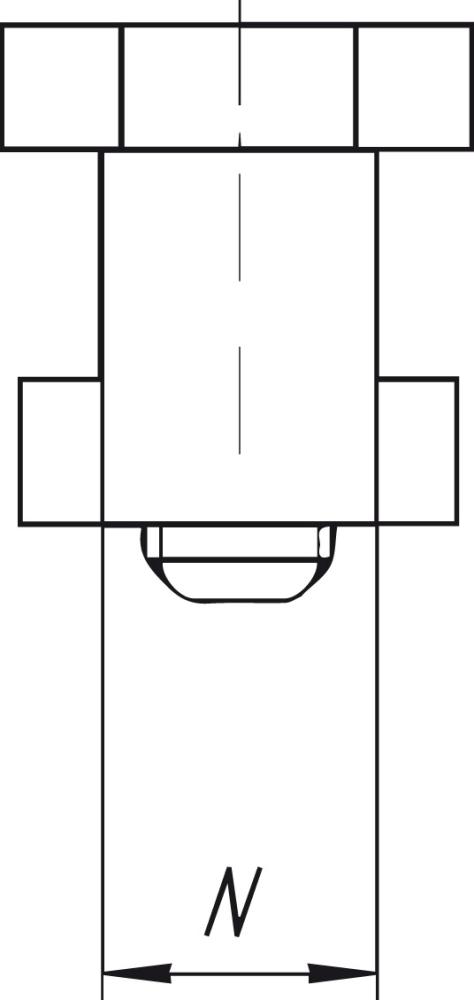

| Šířka drážky T N | 10 | mm |
| Závit D | M6 | |
| Vnitřní 6-hran | 4 | mm |
| SW | 16 | mm |
| Výška podložky H | 4,8 | mm |

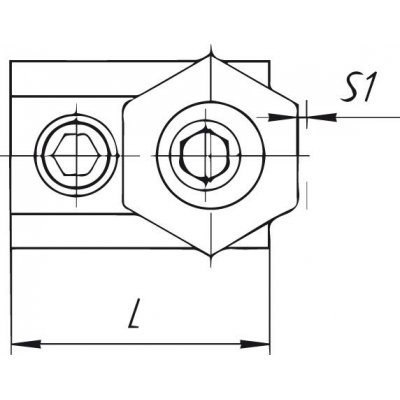

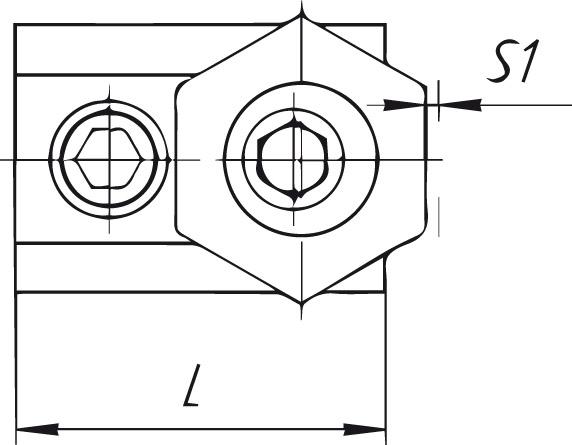

| Dráha excentru S1 | 1 | mm |
| Upínací síla | 3,4 | kN |
| Strana katalogu FORMATplus 2023 | 3/141 |
Logistické parametry
| Výška | 22,0 mm |
|---|---|
| Délka | 130,0 mm |
| Šířka | 105,0 mm |
| Objem | 0,30 l |
| Hmotnost (netto) | 0,083 kg |
Popis

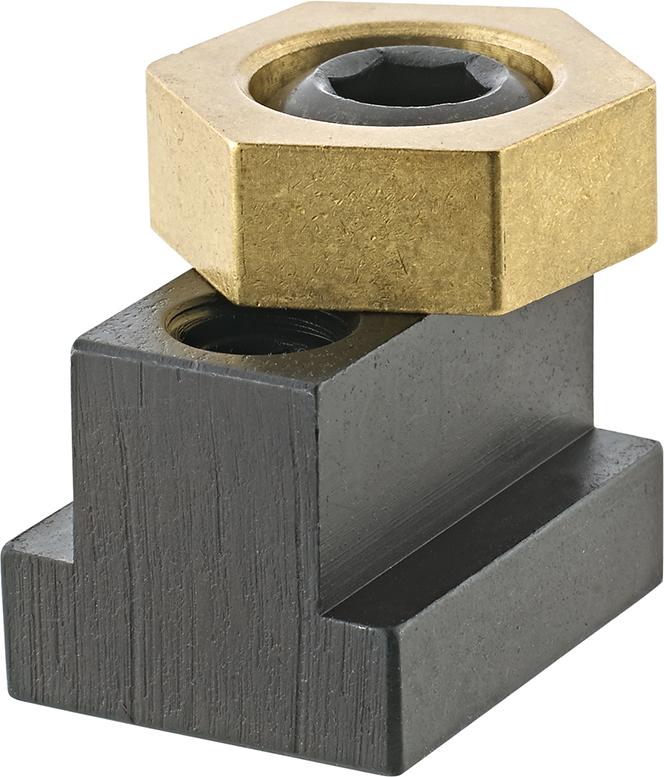

Excentrická upínka s T-maticíUniverzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.
Provedení: Specialitou tohoto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

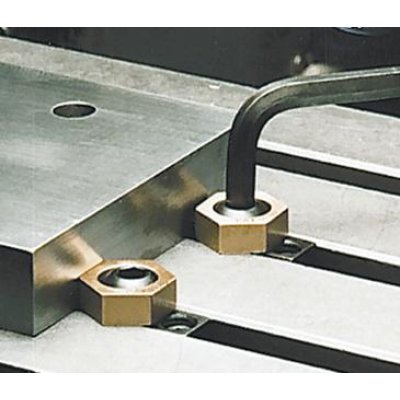

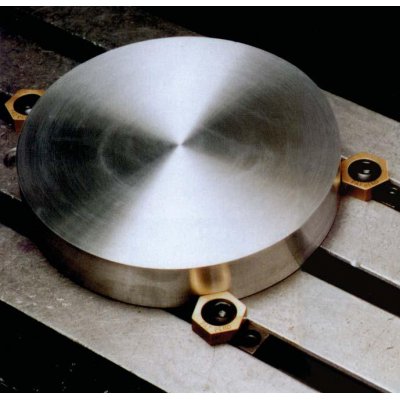

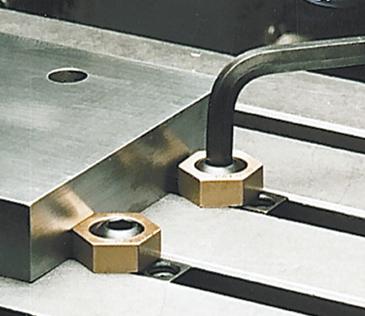

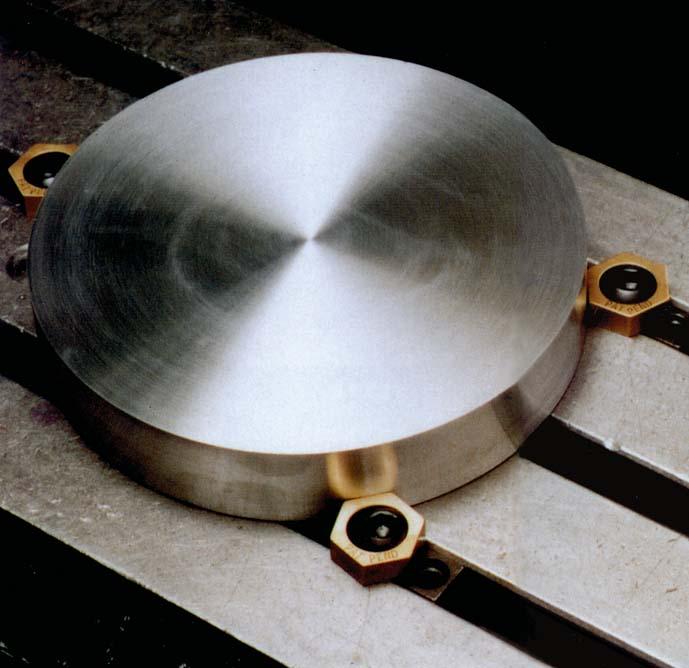

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.
Použití: Zušlechtěné T-matice jsou zasunuty do T-drážek a zaaretovány závitovým kolíkem. Upnutí je provedeno šroubováním excentrického šroubu.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
