Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439170140 |
Upínací příložka vratná pružina pro upínací přípravek T-drážka 14 MITEE-BITE (54014) |
2 137,00 Kč
2 585,77 Kč s DPH
|
|
|
E7439170150 |
Upínací příložka vratná pružina pro upínací přípravek T-drážka 16 MITEE-BITE (54016) |
2 137,00 Kč
2 585,77 Kč s DPH
|
|
|
E7439170160 |
Upínací příložka vratná pružina pro upínací přípravek T-drážka 18 MITEE-BITE (54018) |
2 323,00 Kč
2 810,83 Kč s DPH
|
|
|
E7439170170 |
Upínací příložka vratná pružina pro upínací přípravek bez T-matic MITEE-BITE (54000) |
1 869,00 Kč
2 261,49 Kč s DPH
|
Info
| WGNr. | W343 | |
| Šířka drážky | 16 | mm |

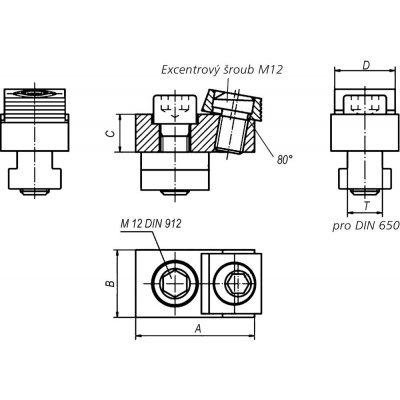

| Rozměr A | 50 | mm |
| Rozměr B | 28,4 | mm |
| Rozměr C | 16 | mm |
| Rozměr D | 25,5 | mm |
| Rozměr E | 9,6 | mm |
| Dráha excentru | 2 | mm |
| Upínací síla | 18 | kN |
| Značka | MITEE BITE | |
| Název výrobce | IBT Ingenieurbüro Thiermann GmbH | |
| Strana katalogu FORMATplus 2023 | 3/142 |
Logistické parametry
| Výška | 33,0 mm |
|---|---|
| Délka | 78,0 mm |
| Šířka | 51,0 mm |
| Objem | 0,13 l |
| Hmotnost (netto) | 0,292 kg |
Popis

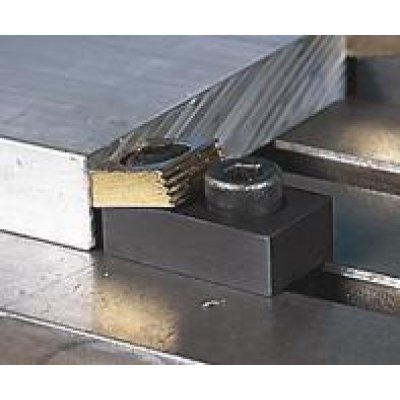

Excentrická vektorová upínkaProvedení: Se zušlechtěnou T-maticí a tvrzenou upínací podložkou.
Použití: Upínací podložku můžete otočit tak, aby byla hladkou stranou upnuta již obrobená strana obrobku bez poškození. Kromě toho můžete ozubenou hranou upínat řezané díly, kované díly nebo odlitky. Efekt přitlačení zatlačí obrobek na podložku. Upínací podložka se přizpůsobí úhlu obrobku, takže můžete upnout i obrobky bez pravých úhlů.
Výrobce: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
