Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7432130001 |
Upínač HG DIN69871ADB SK40 2-8mm HAIMER (40.420.01) |
4 182,00 Kč
5 060,22 Kč s DPH
|
|
|
E7432130010 |
Upínač HG DIN69871ADB SK40 10-14mm HAIMER (40.420.02) |
4 182,00 Kč
5 060,22 Kč s DPH
|
|
|
E7432130019 |
Upínač HG DIN69871ADB SK40 16-20mm HAIMER (40.420.03) |
4 182,00 Kč
5 060,22 Kč s DPH
|
Technické parametry
| typ upnutí | SK40 |
|---|
Info
| WGNr. | W394 | |
| Rozpětí | 16–20 | mm |
| HG | 03 | |

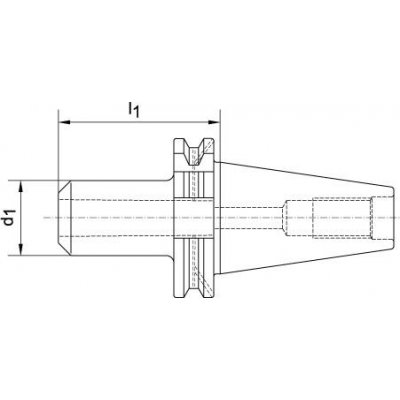

| d1 | 48 | mm |
| l1 | 75 | mm |
| Značka | HAIMER | |
| Název výrobce | Haimer GmbH | |
| Strana katalogu FORMATplus 2023 | 3/11 |
Logistické parametry
| Výška | 81,0 mm |
|---|---|
| Délka | 193,0 mm |
| Šířka | 81,0 mm |
| Objem | 1,27 l |
| Hmotnost (netto) | 1,384 kg |
Popis

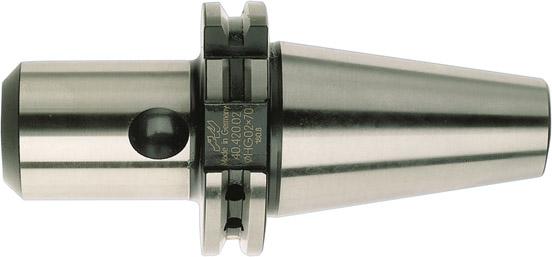

HG upínač, ISO 7388-1 (DIN 69871), tvar AD/B, SK 40Provedení: přesné vyvážení.Přesně vyvážené , z legované cementační oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole.
Tolerance kuželu AT3
Tolerance stopky: h6.
Tvrdost po kalení: 60 –2 HRC
Použití: Pro velmi přesné upnutí nástrojů s válcovou stopkou se speciálními kleštinami. Také pro stopky s upínacími plochami. Velmi vhodné pro vysokorychlostní obrábění.
Rozsah dodávky: HG upínač s upínacím šroubem a výsuvným hákem, bez kleštiny.
Výrobce: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
