Varianty
Info

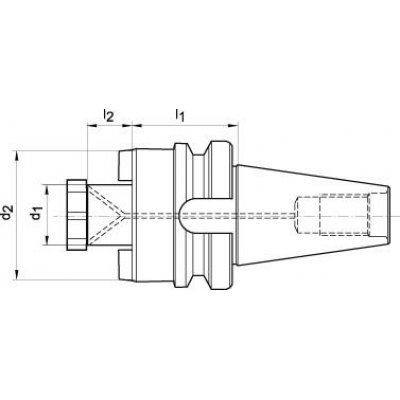

| WGNr. | W050 | |
| d1 | 40 | mm |
| BT | 50 | |
| l1 | 50 | mm |
| l2 | 27 | mm |
| d2 | 88 | mm |
| Provedení | * Navíc 4 závitové otvory pro upnutí frézovacích hlav s upevněním nástroje ve shodě s DIN 2079. | |
| Značka | fortis | |
| Název výrobce | Einkaufsbüro Deutscher Eisenhändler GmbH | |
| Strana katalogu FORMATplus 2023 | 3/32 |
Popis
Upínač pro nástrčné frézy ISO 7388-2 (JIS B 6339 MAS/BT), tvar AD, BT 50Provedení: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Větší dosedací plochy a otvory pro chladicí kanálek na čelní straně. Kužel ve shodě s DIN 254.
Tolerance úhlu kužele: AT3
Drsnost povrchu kuželu: Ra < 0,001 mm
Otvor v toleranci: H6
Tvrdost po kalení: 58 ± 2 HRC
Použití: Pro upnutí nástrojů s příčnou drážkou ve shodě s DIN 1880.
Výrobce: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
