Varianty
Info

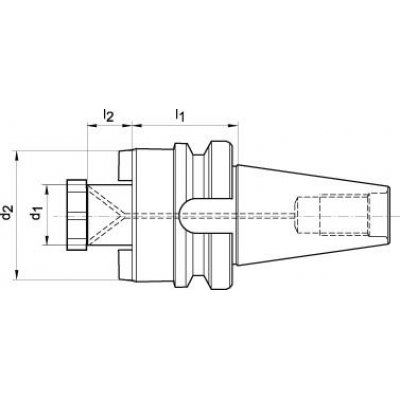

| WGNr. | W050 | |
| d1 | 27 | mm |
| BT | 40 | |
| l1 | 100 | mm |
| l2 | 21 | mm |
| d2 | 58 | mm |
| Strana katalogu FORMATplus 2023 | 3/32 |
Popis

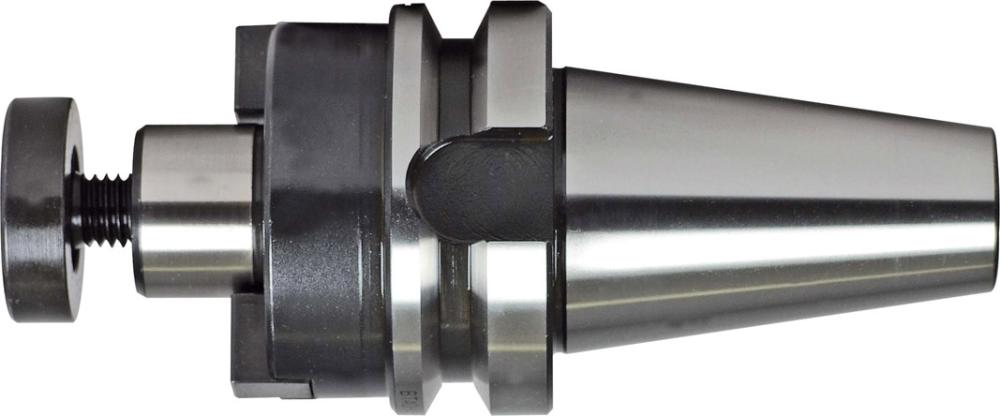

Upínač pro nástrčné frézy ISO 7388-2 (JIS B 6339 MAS/BT), tvar AD, BT 40Provedení: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Větší dosedací plochy a otvory pro chladicí kanálek na čelní straně. Kužel ve shodě s DIN 254.
Tolerance úhlu kužele: AT3
Drsnost povrchu kuželu: Ra < 0,001 mm
Otvor v toleranci: H6
Tvrdost po kalení: 58 ± 2 HRC
Použití: Pro upnutí nástrojů s příčnou drážkou ve shodě s DIN 1880.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
