Varianty
Info

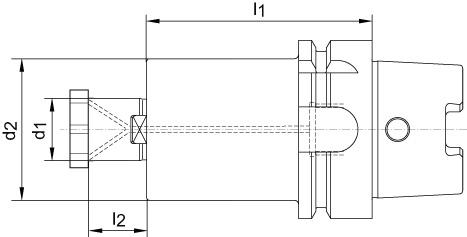

| WGNr. | W394 | |
| d1 | 40 | mm |
| d2 | 87 | mm |
| l2 | 27 | mm |
| l1 | 100 | mm |
| Značka | HAIMER | |
| Název výrobce | Haimer GmbH | |
| Strana katalogu FORMATplus 2023 | 3/40 |
Logistické parametry
| Výška | 125,0 mm |
|---|---|
| Délka | 315,0 mm |
| Šířka | 125,0 mm |
| Objem | 4,92 l |
| Hmotnost (netto) | 5,650 kg |
Popis
Upínač pro nástrčné frézy, ISO 12164-1 (DIN 69893), tvar A, HSK 100Provedení: Přesné vyvážení. Ze speciální cementační oceli pro vysoce namáhané konstrukční díly s pevností v tahu v jádru min. 1000 N/mm2. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole. Přesnější než DIN. S otvory pro výtok chladiva na čelní straně pro frézy a vnitřní chlazení.
Tvrdost po kalení: 58 –2 HRC
Použití: Pro upnutí nožových hlav a fréz s příčnou drážkou DIN 1880, jakož i od upínacího průměru 40, úchyt možný ve shodě s DIN 2079 (4 dodatečné závitové otvory).
Obsah dodávky: Úchyt nožové hlavy s utahovacím šroubem pro frézu.
Výrobce: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
