Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7432200028 |
Unášeč pro nástrčné frézy DIN69871AD krátký SK50-22 HAIMER (50.350.22) |
4 386,00 Kč
5 307,06 Kč s DPH
|
|
|
E7432200029 |
Unášeč pro nástrčné frézy DIN69871AD dlouhý SK50-22 HAIMER (50.351.22) |
5 113,00 Kč
6 186,73 Kč s DPH
|
|
|
E7432200031 |
Unášeč pro nástrčné frézy DIN69871AD krátký SK50-27 HAIMER (50.350.27) |
4 526,00 Kč
5 476,46 Kč s DPH
|
|
|
E7432200032 |
Unášeč pro nástrčné frézy DIN69871AD dlouhý SK50-27 HAIMER (50.351.27) |
5 432,00 Kč
6 572,72 Kč s DPH
|
|
|
E7432200034 |
Unášeč pro nástrčné frézy DIN69871AD krátký SK50-32 HAIMER (50.350.32) |
4 654,00 Kč
5 631,34 Kč s DPH
|
|
|
E7432200035 |
Unášeč pro nástrčné frézy DIN69871AD dlouhý SK50-32 HAIMER (50.351.32) |
6 158,00 Kč
7 451,18 Kč s DPH
|
|
|
E7432200037 |
Unášeč pro nástrčné frézy DIN69871AD krátký SK50-40 HAIMER (50.350.40) |
5 202,00 Kč
6 294,42 Kč s DPH
|
|
|
E7432200038 |
Unášeč pro nástrčné frézy DIN69871AD dlouhý SK50-40 HAIMER (50.351.40) |
6 158,00 Kč
7 451,18 Kč s DPH
|
Info
| WGNr. | W394 | |
| d1 | 22 | mm |
| SK | 50 | |
| d2 | 48 | mm |
| l2 | 19 | mm |
| l1 | 35 | mm |
| Dlouhé textové rozšíření | Vhodné i pro ANSI-CAT. | |
| Značka | HAIMER | |
| Název výrobce | Haimer GmbH | |
| Strana katalogu FORMATplus 2023 | 3/13 |
Logistické parametry
| Výška | 255,0 mm |
|---|---|
| Délka | 120,0 mm |
| Šířka | 120,0 mm |
| Objem | 3,67 l |
| Hmotnost (netto) | 3,100 kg |
Popis

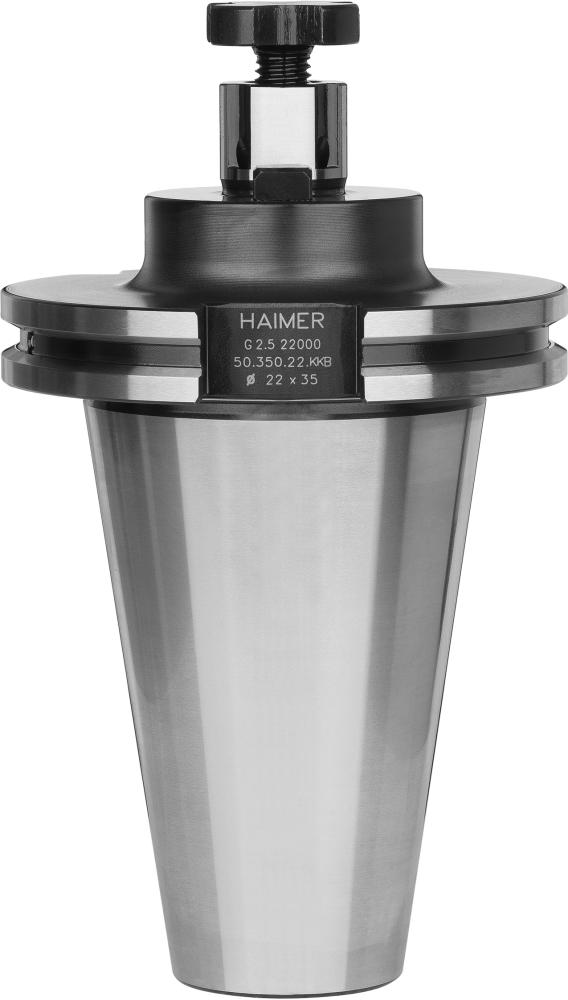

Úchyt nožové hlavy, ISO 7388-1 (DIN 69871), tvar AD/B, SK50Provedení: Přesně vyvážené, z legované cementační oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole. S otvory pro výtok chladiva na čelní straně pro frézy a vnitřní chlazení.
Tolerance kuželu AT3
Tvrdost po kalení: 60 –2 HRC
Použití: Pro upnutí nožových hlav a fréz s příčnou drážkou DIN 1880, jakož i od upínacího průměru 40, úchyt možný ve shodě s DIN 2079 (4 dodatečné závitové otvory).
Rozsah dodávky: Úpínač frézovací hlavy komplet s utahovací maticí na frézu.
Výrobce: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
