Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7432200028 |
Unášeč pro nástrčné frézy DIN69871AD krátký SK50-22 HAIMER (50.350.22) |
172,00 EUR
208,12 EUR s DPH
|
|
|
E7432200029 |
Unášeč pro nástrčné frézy DIN69871AD dlouhý SK50-22 HAIMER (50.351.22) |
200,50 EUR
242,61 EUR s DPH
|
|
|
E7432200031 |
Unášeč pro nástrčné frézy DIN69871AD krátký SK50-27 HAIMER (50.350.27) |
177,50 EUR
214,78 EUR s DPH
|
|
|
E7432200032 |
Unášeč pro nástrčné frézy DIN69871AD dlouhý SK50-27 HAIMER (50.351.27) |
213,00 EUR
257,73 EUR s DPH
|
|
|
E7432200034 |
Unášeč pro nástrčné frézy DIN69871AD krátký SK50-32 HAIMER (50.350.32) |
182,50 EUR
220,83 EUR s DPH
|
|
|
E7432200035 |
Unášeč pro nástrčné frézy DIN69871AD dlouhý SK50-32 HAIMER (50.351.32) |
241,50 EUR
292,22 EUR s DPH
|
|
|
E7432200037 |
Unášeč pro nástrčné frézy DIN69871AD krátký SK50-40 HAIMER (50.350.40) |
204,00 EUR
246,84 EUR s DPH
|
|
|
E7432200038 |
Unášeč pro nástrčné frézy DIN69871AD dlouhý SK50-40 HAIMER (50.351.40) |
241,50 EUR
292,22 EUR s DPH
|
Info
| WGNr. | W394 | |
| d1 | 40 | mm |
| SK | 50 | |
| d2 | 87 | mm |
| l2 | 27 | mm |
| l1 | 100 | mm |
| Značka | HAIMER | |
| Název výrobce | Haimer GmbH | |
| Strana katalogu FORMATplus 2023 | 3/13 |
Logistické parametry
| Výška | 112,0 mm |
|---|---|
| Délka | 320,0 mm |
| Šířka | 126,0 mm |
| Objem | 4,52 l |
| Hmotnost (netto) | 6,760 kg |
Popis

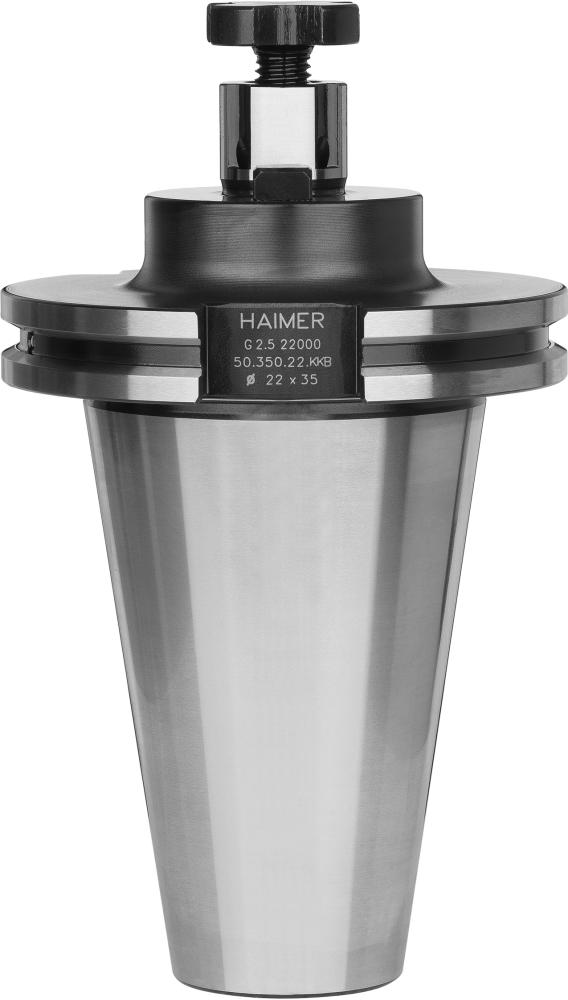

Úchyt nožové hlavy, ISO 7388-1 (DIN 69871), tvar AD/B, SK50Provedení: Přesně vyvážené, z legované cementační oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole. S otvory pro výtok chladiva na čelní straně pro frézy a vnitřní chlazení.
Tolerance kuželu AT3
Tvrdost po kalení: 60 –2 HRC
Použití: Pro upnutí nožových hlav a fréz s příčnou drážkou DIN 1880, jakož i od upínacího průměru 40, úchyt možný ve shodě s DIN 2079 (4 dodatečné závitové otvory).
Rozsah dodávky: Úpínač frézovací hlavy komplet s utahovací maticí na frézu.
Výrobce: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
