Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7496500600 |
Uložení stroje LEVEL-MOUNT 600kg LM 1-11 EFFBE (LM 1-11) |
954,00 Kč
1 154,34 Kč s DPH
|
|
|
E7496502000 |
Uložení stroje LEVEL-MOUNT 2000kg LM 3-33 EFFBE (LM-3-33) |
1 831,00 Kč
2 215,51 Kč s DPH
|
|
|
E7496504000 |
Uložení stroje LEVEL-MOUNT 4000kg LM 5-55 EFFBE (LM 5-55) |
2 703,00 Kč
3 270,63 Kč s DPH
|
|
|
E7496505500 |
Uložení stroje LEVEL-MOUNT 5500kg LM 6-66 EFFBE (LM 6-66) |
4 871,00 Kč
5 893,91 Kč s DPH
|
|
|
E7496508000 |
Uložení stroje LEVEL-MOUNT 8000kg LM 7-77 EFFBE (LM 7-77) |
8 030,00 Kč
9 716,30 Kč s DPH
|
Info
| WGNr. | W986 | |
| Zatížení na prvek | 3000–8000 | kg |
| Model | LM 7-77 | |

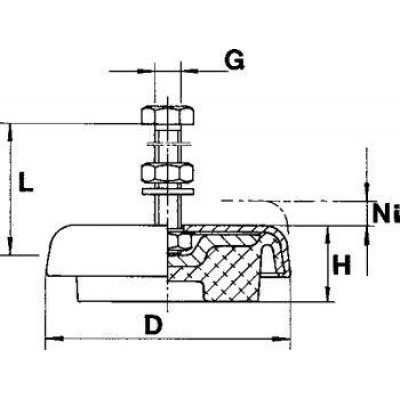

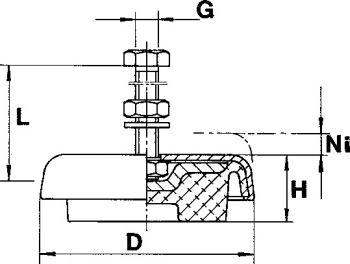

| O D | 241 | mm |
| Výška H | 54 | mm |
| Velikost závitu G | M24 x 1,5 | |
| Délka standardního šroubu L | 140 | mm |
| Nivelační výška Ni | 20 | mm |
| Max. tloušťka nohy stroje | 70 | mm |
| Lisy všeobecně do počtu zdvihů 110/min | 6500 | kg |
| Soustruhy | 3000 | kg |
| Frézovací stroje | 3600 | kg |
| Rovinné brusky | 3000 | kg |
| Stroje všeobecně | 7200 | kg |
| Statická maximální zátěž | 8000 | kg |
| Značka | EFFBE | |
| Název výrobce | EFFBE GmbH | |
| Položkové číslo výrobce | FB60001348 | |
| Informace od výrobce | Výrobce: EFFBE GmbH, Hanauer Landstr. 16, 63628 Bad Soden-Salmuenster, DE, +496056789638, info@effbe.com | |
| Strana katalogu FORMATplus 2023 | 9/106 |
Logistické parametry
| Výška | 68,0 mm |
|---|---|
| Délka | 311,0 mm |
| Šířka | 261,0 mm |
| Objem | 5,52 l |
| Hmotnost (netto) | 8,620 kg |
Popis

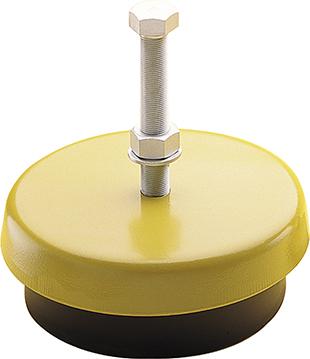

Instalační prvek stroje LEVEL-MOUNT®Provedení: Elastomerové těleso ze syntetického kaučuku, odolné proti oleji a stárnutí, vnější uzávěr z kovu, žlutý práškový nátěr, přítlačná deska z tvárné litiny, šroub z oceli, pozinkovaná.
Použití: Pro pružnou instalaci strojů a lisů bez ukotvení.
Upozornění: Hodnoty zatížení uvedené v tabulce jsou směrné hodnoty, které byly určeny z hlediska dobré stability a instalace strojů bez ukotvení.
Výběr správného prvku:
1. Zjištění zatížení na prvek (hmotnost stroje : upevňovací body)
2. Stanovení druhu stroje,
3. Výběr prvků dle níže uvedené tabulky
4. Srovnání velikosti šroubů s otvorem pro upevnění
Výrobce: EFFBE GmbH, Hanauer Landstr. 16, 63628 Bad Soden-Salmuenster, DE, +496056789638, info@effbe.com
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
