Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7496500600 |
Uložení stroje LEVEL-MOUNT 600kg LM 1-11 EFFBE (LM 1-11) |
37,40 EUR
45,25 EUR s DPH
|
|
|
E7496502000 |
Uložení stroje LEVEL-MOUNT 2000kg LM 3-33 EFFBE (LM-3-33) |
71,80 EUR
86,88 EUR s DPH
|
|
|
E7496504000 |
Uložení stroje LEVEL-MOUNT 4000kg LM 5-55 EFFBE (LM 5-55) |
106,00 EUR
128,26 EUR s DPH
|
|
|
E7496505500 |
Uložení stroje LEVEL-MOUNT 5500kg LM 6-66 EFFBE (LM 6-66) |
191,00 EUR
231,11 EUR s DPH
|
|
|
E7496508000 |
Uložení stroje LEVEL-MOUNT 8000kg LM 7-77 EFFBE (LM 7-77) |
314,90 EUR
381,03 EUR s DPH
|
Info
| WGNr. | W986 | |
| Zatížení na prvek | 2000–5500 | kg |
| Model | LM 6-66 | |

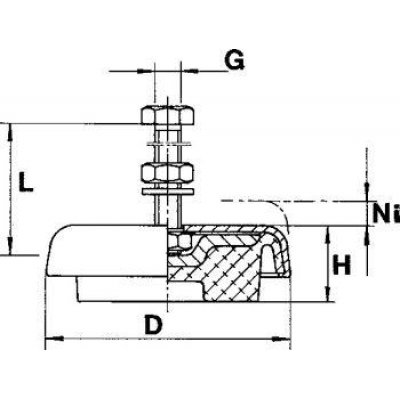

| O D | 185 | mm |
| Výška H | 39 | mm |
| Velikost závitu G | M20 x 1,5 | |
| Délka standardního šroubu L | 120 | mm |
| Nivelační výška Ni | 20 | mm |
| Max. tloušťka nohy stroje | 58 | mm |
| Lisy všeobecně do počtu zdvihů 110/min | 3500 | kg |
| Soustruhy | 2000 | kg |
| Frézovací stroje | 2800 | kg |
| Rovinné brusky | 2000 | kg |
| Stroje všeobecně | 4000 | kg |
| Statická maximální zátěž | 5500 | kg |
| Značka | EFFBE | |
| Název výrobce | EFFBE GmbH | |
| Položkové číslo výrobce | FB60015016 | |
| Informace od výrobce | Výrobce: EFFBE GmbH, Hanauer Landstr. 16, 63628 Bad Soden-Salmuenster, DE, +496056789638, info@effbe.com | |
| Strana katalogu FORMATplus 2023 | 9/106 |
Logistické parametry
| Výška | 50,0 mm |
|---|---|
| Délka | 236,0 mm |
| Šířka | 198,0 mm |
| Objem | 2,34 l |
| Hmotnost (netto) | 3,792 kg |
Popis

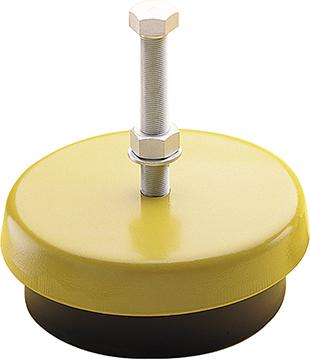

Instalační prvek stroje LEVEL-MOUNT®Provedení: Elastomerové těleso ze syntetického kaučuku, odolné proti oleji a stárnutí, vnější uzávěr z kovu, žlutý práškový nátěr, přítlačná deska z tvárné litiny, šroub z oceli, pozinkovaná.
Použití: Pro pružnou instalaci strojů a lisů bez ukotvení.
Upozornění: Hodnoty zatížení uvedené v tabulce jsou směrné hodnoty, které byly určeny z hlediska dobré stability a instalace strojů bez ukotvení.
Výběr správného prvku:
1. Zjištění zatížení na prvek (hmotnost stroje : upevňovací body)
2. Stanovení druhu stroje,
3. Výběr prvků dle níže uvedené tabulky
4. Srovnání velikosti šroubů s otvorem pro upevnění
Výrobce: EFFBE GmbH, Hanauer Landstr. 16, 63628 Bad Soden-Salmuenster, DE, +496056789638, info@effbe.com
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
