Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7417800001 |
Tvářecí závitník DIN371 TiN tvar C M3 FORMAT |
487,00 Kč
589,27 Kč s DPH
|
|
|
E7417800003 |
Tvářecí závitník DIN371 TiN tvar C M4 FORMAT |
487,00 Kč
589,27 Kč s DPH
|
|
|
E7417800005 |
Tvářecí závitník DIN371 TiN tvar C M5 FORMAT |
515,00 Kč
623,15 Kč s DPH
|
|
|
E7417800007 |
Tvářecí závitník DIN371 TiN tvar C M6 FORMAT |
515,00 Kč
623,15 Kč s DPH
|
|
|
E7417800009 |
Tvářecí závitník DIN371 TiN tvar C M8 FORMAT |
604,00 Kč
730,84 Kč s DPH
|
|
|
E7417800011 |
Tvářecí závitník DIN371 TiN tvar C M10 FORMAT |
778,00 Kč
941,38 Kč s DPH
|
|
|
E7417800013 |
Tvářecí závitník DIN376 TiN tvar C M12 FORMAT |
936,00 Kč
1 132,56 Kč s DPH
|
|
|
E7417800015 |
Tvářecí závitník DIN376 TiN tvar C M16 FORMAT |
1 538,00 Kč
1 860,98 Kč s DPH
|
Technické parametry
| Závit metrický M | 6 |
|---|
Info
| WGNr. | W170 | |
| Počet závitů | M6 | |
| Stoupání | 1 | mm |
| Celková délka | 80 | mm |
| Ø stopky | 6 | mm |
| Čtyřhranná stopka | 4,9 | mm |
| Ř jádrového otvoru | 5,55 | mm |
| Norma | DIN 371 | |
| Provedení | s vyztuženou stopkou | |
| Ocel < 700 N/mm2 | 10 | |
| Ocel < 1000 N/mm2 | 8 | |
| Ocel < 1400 N/mm2 | 6 | |
| INOX ferit./martenzit. | 12 | |
| INOX austenitická | 10 | |
| INOX duplex | 8 | |
| Litina GGG | 23 | |
| Titan > 850 N/mm2 | 6 | |
| Hliník < 8% Si | 45 | |
| Hliník > 8% Si | 35 | |
| Povrstvení | TiN | |
| Strana katalogu FORMATplus 2023 | 1/236 |
Logistické parametry
| Výška | 6,0 mm |
|---|---|
| Délka | 80,0 mm |
| Šířka | 6,0 mm |
| Hmotnost (netto) | 0,012 kg |
Popis

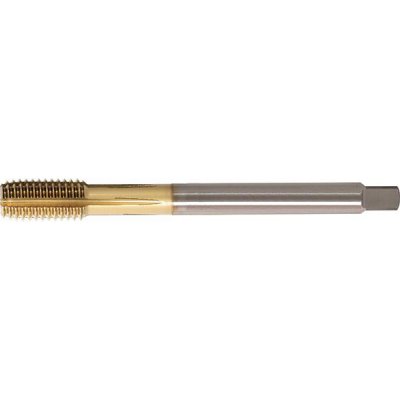

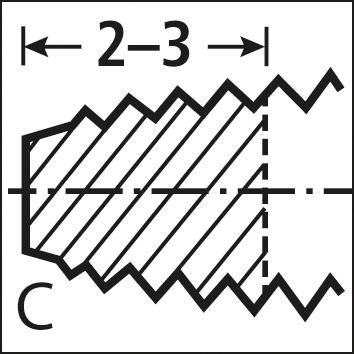

Strojní tvářecí závitníkyProvedení: Se záběhovou délkou ve tvaru C (2–3 chody).
M3–M10 DIN 371 se zesílenou stopkou.
M12–M16 DIN 376 se stopkou proti nadměrným otáčkám.
Použití: Pro metrické běžné závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz.
Upozornění: Rozsah tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozsah pro tvářecí závitníky, protože deformovaný materiál má tendenci pružit zpět.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
