Varianty
Info
| WGNr. | W301 | |

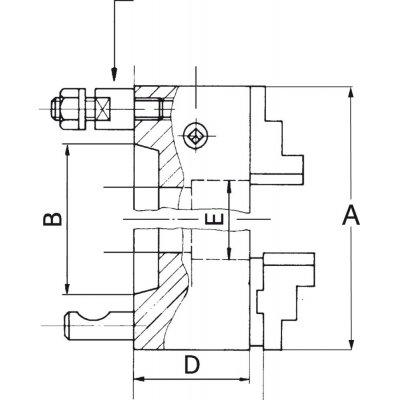

| Velikost A | 400 | mm |
| Velikost | 15.3/4 | inch |
| Krátký kužel | 11 | |
| Velikost kuželu B | 196,9 | mm |
| Ø průchozího otvoru E | 136 | mm |
| Výška bez čelisti D | 105 | mm |
| Přesnost obvodové házivosti | 0,06 | mm |
| Max. otáčky | 1800 | min-1 |
| Strana katalogu FORMATplus 2023 | 3/68 |
Popis

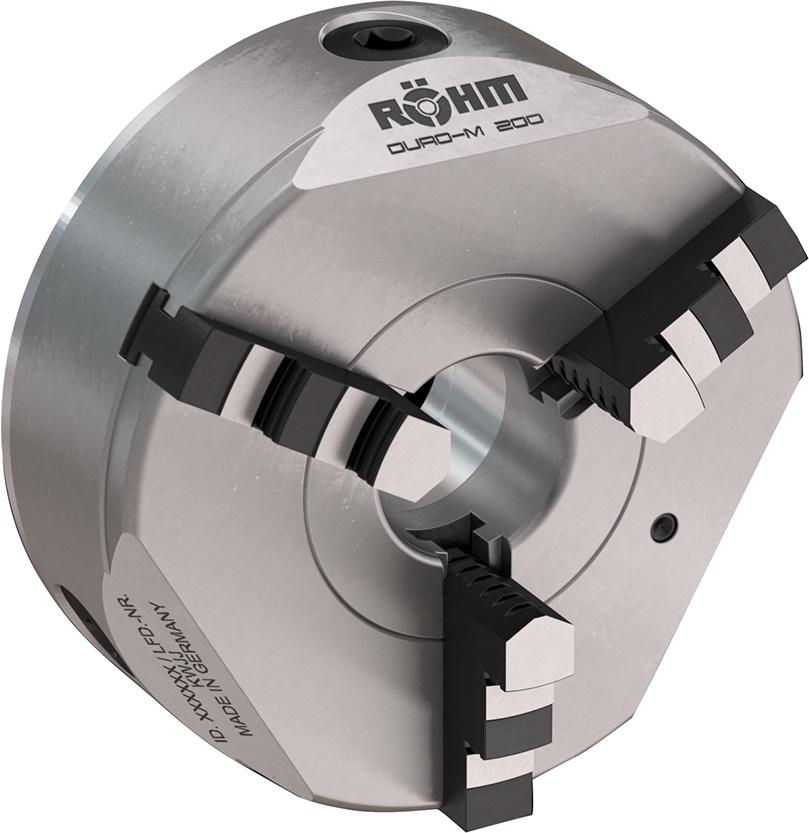

Tříčelisťové soustružnické sklíčidlo se spirálovým kroužkem DURO-MProvedení: Přímý upínač. Ocelové tělo a spirálový kroužek jsou zápustkově kované. Čelní strana je až do velikosti 315 mm na okrajích zploštělá, aby byla minimalizována hmotnostní a hmotová setrvačnost.
Použití: Používá se na soustruzích, otočných stolech, dělicích hlavách atd., u nichž jsou potřebné vysoké upínací síly, jakož i přesnost obvodové házivosti a přesnost opakování.
Obsah dodávky: Tříčelisťové soustružnické sklíčidlo vždy s jednou sadou čelistí na vnější upnutí a čelistí s vnějším odstupňováním, upínacím klíčem a upevňovacími šrouby.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
