Varianty
Info

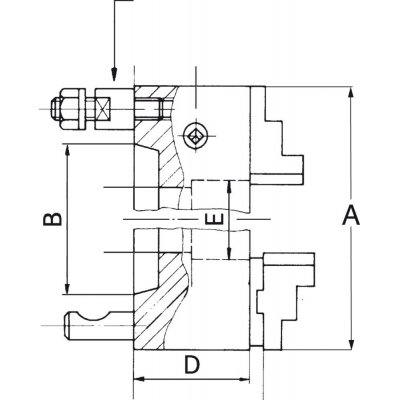

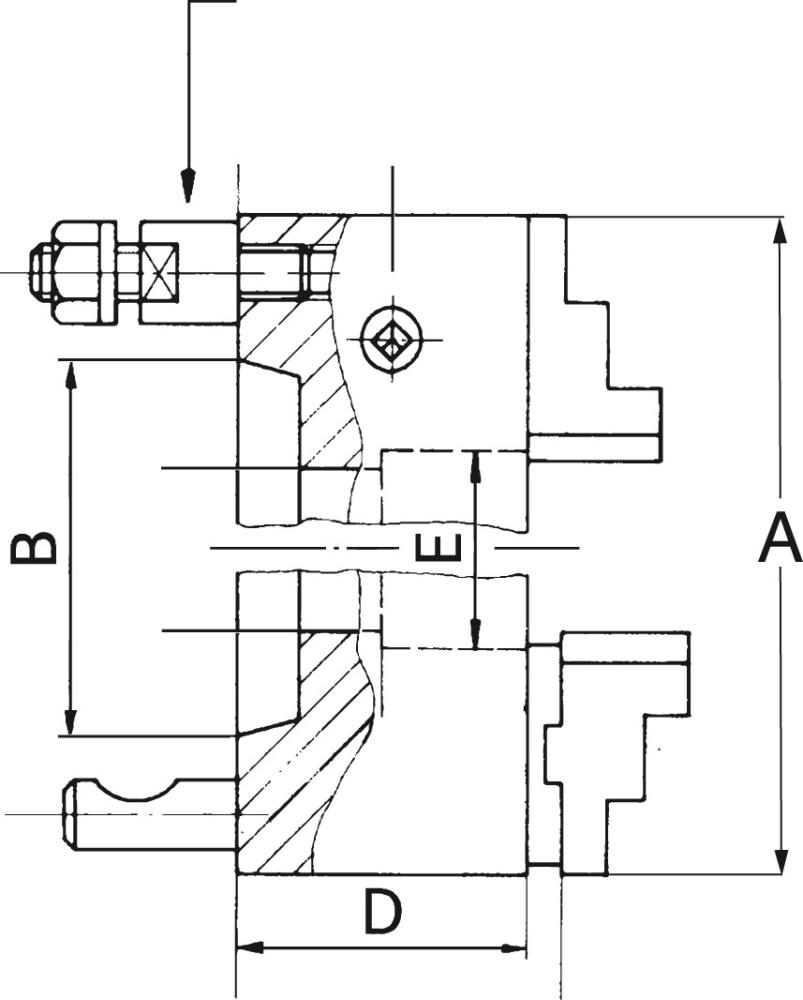

| WGNr. | W308 | |
| Velikost A | 400 | mm |
| Velikost | 15.3/4 | inch |
| Krátký kužel | 11 | |
| Velikost kuželu B | 196,9 | mm |
| O průchozího otvoru E | 136 | mm |
| Výška bez čelisti D | 105 | mm |
| Přesnost obvodové házivosti | 0,06 | mm |
| Max. otáčky | 1800 | min-1 |
| Značka | RÖHM | |
| Název výrobce | Röhm GmbH | |
| Strana katalogu FORMATplus 2023 | 3/69 |
Popis

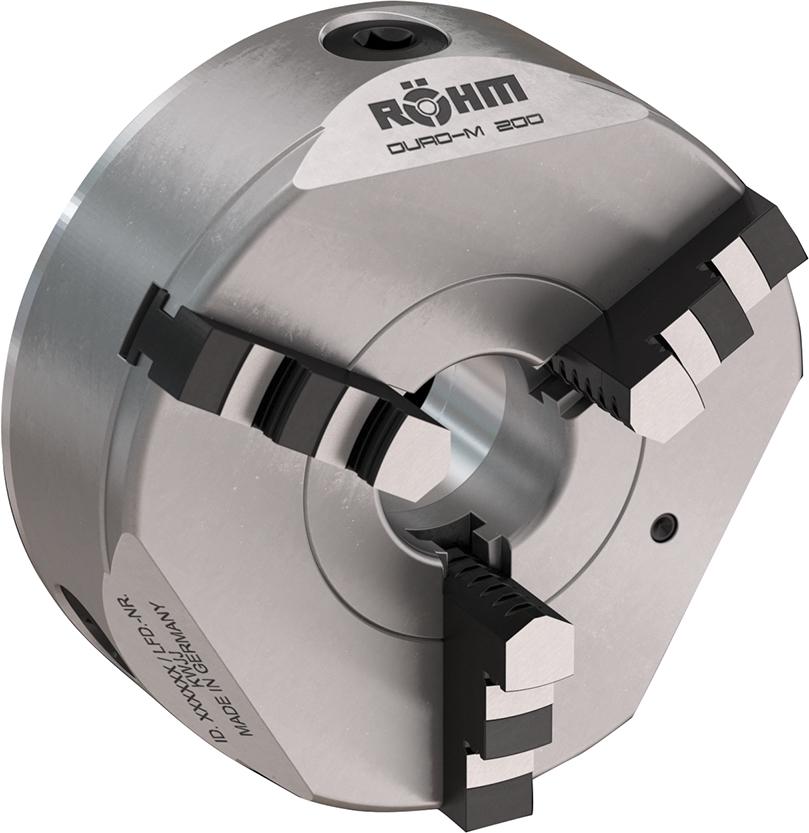

Tříčelisťové soustružnické sklíčidlo se spirálovým kroužkem DURO-MProvedení: Krátký kuželový upínač s rozpěrným šroubem pro Camlock. Přímý upínač. Ocelové tělo a spirálový kroužek jsou zápustkově kované. Čelní strana je až do velikosti 315 mm na okrajích zploštělá, aby byla minimalizována hmotnostní a hmotová setrvačnost.
Použití: Používá se na soustruzích, otočných stolech, dělicích hlavách atd., u nichž jsou potřebné vysoké upínací síly, jakož i přesnost obvodové házivosti a přesnost opakování.
Obsah dodávky: Tříčelisťové soustružnické sklíčidlo vždy s jednou sadou čelistí na vnější upnutí a čelistí s vnějším odstupňováním, upínacím klíčem a upevňovacími šrouby.
Výrobce: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
