Varianty
Info

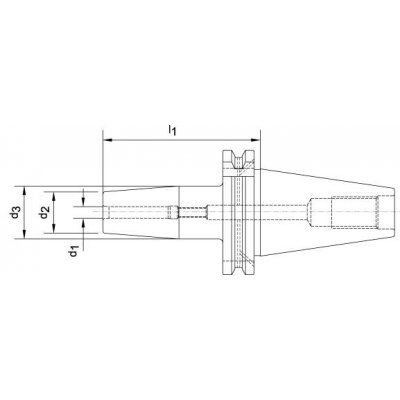

| WGNr. | W394 | |
| Ø d1 | 14 | mm |
| Ø d2 | 27 | mm |
| Ø d3 | 34 | mm |
| l1 | 80 | mm |
| Strana katalogu FORMATplus 2023 | 3/22 |
Logistické parametry
| Výška | 111,0 mm |
|---|---|
| Délka | 255,0 mm |
| Šířka | 126,0 mm |
| Objem | 3,57 l |
| Hmotnost (netto) | 3,057 kg |
Popis

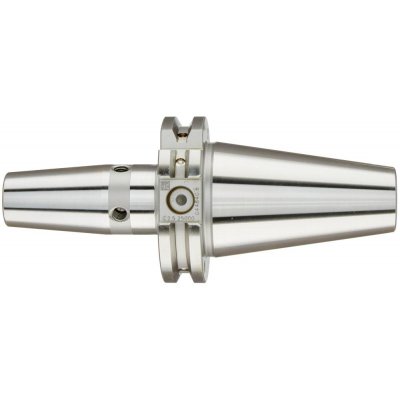

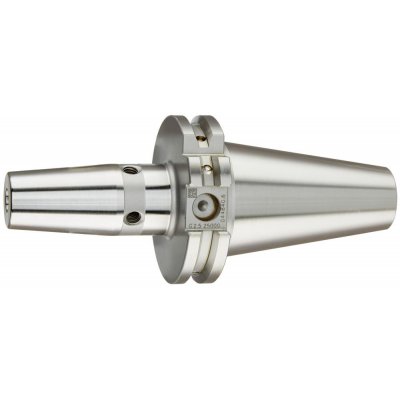

sklíčidlo pro tepelné upínání, ISO 7388-1 (DIN 69871), tvar AD/B, SK 50Provedení: Přesné vyvážení. Z tepelně odolné legované nástrojové oceli. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole. Jemné vyvážení pomocí vyvažovacích šroubů. Vhodné pro HSS nástroje a nástroje z tvrdokovu.
Tolerance kuželu AT3
Tolerance stopky: h6.
Tvrdost po kalení: 54 –2 HRC
Použití: Pro indukční, kontaktní a teplovzdušné smršťovací přístroje.
Rozsah dodávky: Tepelný upínač se šroubem pro nastavení délky.
* Bez nastavovacího šroubu, bez závitu pro vyvažovací šrouby, s drážkami v upínacím otvoru pro přívod chladiva.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
